概述

随着现代汽车的电子化程度越来越高，汽车总线系统也变得越来越复杂。汽车总线测试是一项重要的任务，它有助于确定车辆电子系统中的问题，并保障车辆的安全和可靠性。本文将介绍五种常见的汽车总线系统和相关的测试工具。

控制器区域网（Controller Area Network，CAN）是一种常用于现代汽车中的数据通讯总线。CAN总线是一种高速总线，它支持多种不同的数据传输速率，可以用于传输各种车辆系统的数据，例如引擎、传动系统、车辆稳定性控制系统和防盗系统等。CAN总线测试工具可以监控CAN总在线的数据传输，检测总在线的任何问题和错误。这些工具还可以对数据进行分析和记录，帮助技术人员进行故障排除和维修。

CANFD总线是一种高速CAN总线，支持更快的数据传输速率和更大的数据负载。它是CAN总线的进化版，可用于支持更高带宽的应用，例如高级驱动辅助系统（ADAS）和无人驾驶系统（AV）。CANFD总线测试工具可以检测和分析CANFD总在线的数据传输，并提供详细的数据记录和分析功能，帮助技术人员快速解决故障。

局部互联网（Local Interconnect Network，LIN）是一种低速总线，主要用于汽车中的电子设备，例如门控、键盘、减震系统和风扇控制等。LIN总线测试工具可以检测和分析LIN总在线的数据传输，并提供故障检测和诊断功能，帮助技术人员解决车辆电子系统中的问题。

FlexRay总线是一种高速数据传输总线，可用于高级汽车控制系统，例如汽车稳定性控制系统、自动驾驶系统和电动汽车控制系统等。FlexRay总线具有高度的实时性和可靠性，支持多种不同的数据传输速率。FlexRay总线测试工具可以监控和分析FlexRay总在线的数据传输，并提供实时数据记录和分析功能，帮助技术人员进行故障排除和维修。

以太网总线是一种高速数据传输总线，可以用于支持高带宽的汽车应用，例如高级娱乐系统、远程诊断和车载通讯等。以太网总线支持多种不同的传输速率和通讯协议，例如TCP/IP协议和UDP协议等。以太网总线测试工具可以监控和分析以太网总在线的数据传输，并提供详细的数据记录和分析功能，帮助技术人员确定车辆电子系统中的问题。

结论

汽车总线测试是一项重要的任务，它有助于确定车辆电子系统中的问题，并保障车辆的安全和可靠性。CAN、CANFD、LIN、FlexRay和Ethernet是常用于现代汽车中的五种不同总线系统，每种总线系统都有相关的测试工具，可用于检测和分析数据传输，并提供故障检测和诊断功能，帮助技术人员解决车辆电子系统中的问题。在选择总线测试工具时，需要考虑不同总线系统的特点和要求，并选择符合需求的工具，以确保测试效果和准确度。

CAN/CAN FD/
LIN硬件

CAN FD/CAN总线工具主要应用于总线数据的监控和分析，整车网络节点仿真，ECU节点和系统相关测试，UDS诊断测试，基于UDS的ECU刷写，以及ECU或整车的标定和刷写等等。

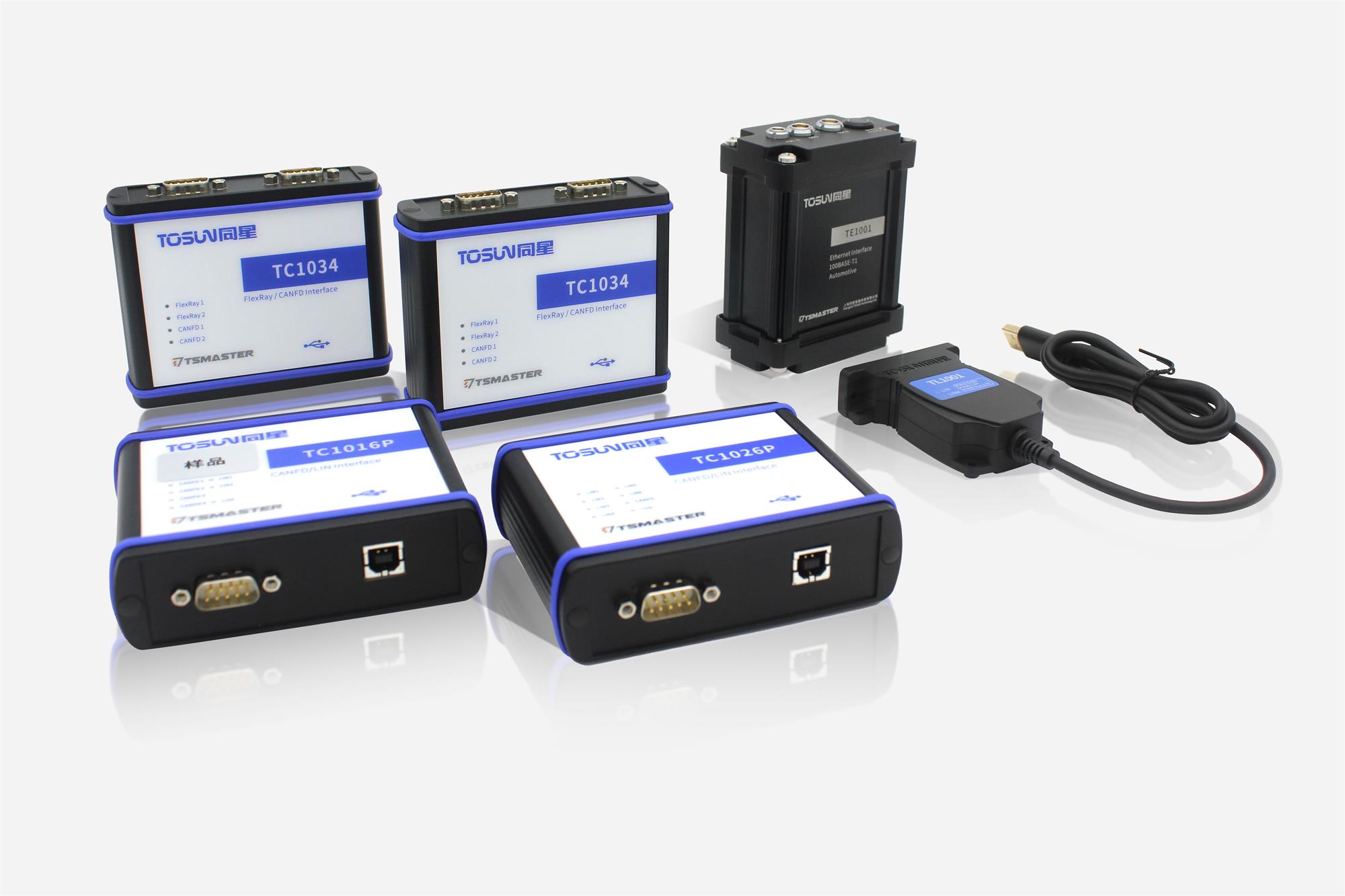

—同星CAN/CAN FD/LIN硬件产品

产品型号	设备描述
TC1011	1路 CAN FD 转 USB 接口
TC1012/P	1路 CAN FD ,1路 LIN 总线转 USB 接口
TC1013	2路 CAN FD 转 USB 接口
TC1014	4路 CAN FD 转 USB 接口
TC1016/P	4路 CAN FD ,2路 LIN 设备转 USB 接口
TL1001	1路 LIN 总线转 USB 接口
TL1026/P	1路 CAN FD ,6路 LIN 转 USB 接口
MP1013	2路 CAN FD 转 miniPCIe 接口
TLog1002	2路 CAN FD,2路 LIN 记录仪，64G
TC1034	2路 FlexRay ，2路 CAN FD
TC1018	12路 CAN FD 转 USB 接口
TC1038	12路 CAN FD ,12路 LIN ,2路 FlexRay
GW2116	5路 CAN FD转以太网接口

FlexRay硬件

同星TC1034是一款2路FlexRay、2路CAN FD总线转USB接口的设备。可轻松胜任FlexRay网络开发、仿真、测试等工作。

Ethernet硬件

以太网硬件主要应用于车载以太网和CAN网络数据的监控和分析，车载以太网和CAN总线仿真，车载以太网与标准以太网之间的转换，ECU刷写，ECU级和系统级自动化测试，汽车以太网到CAN FD的网关应用。

—同星Ethernet硬件产品

产品型号	设备描述
TE1001	1路 100Base-T1转100Base-Tx接口
TE1011	1路 1000Base-T1转1000Base-Tx接口，未来会同时兼容百兆接口
TC1051	1路汽车以太网转 USB 接口
TE1054	2路 CAN FD，2路车载以太网转 USB 3.0 接口
TE1058	20路 CAN FD ,4路车载以太网转万兆以太网接口
