overview前言

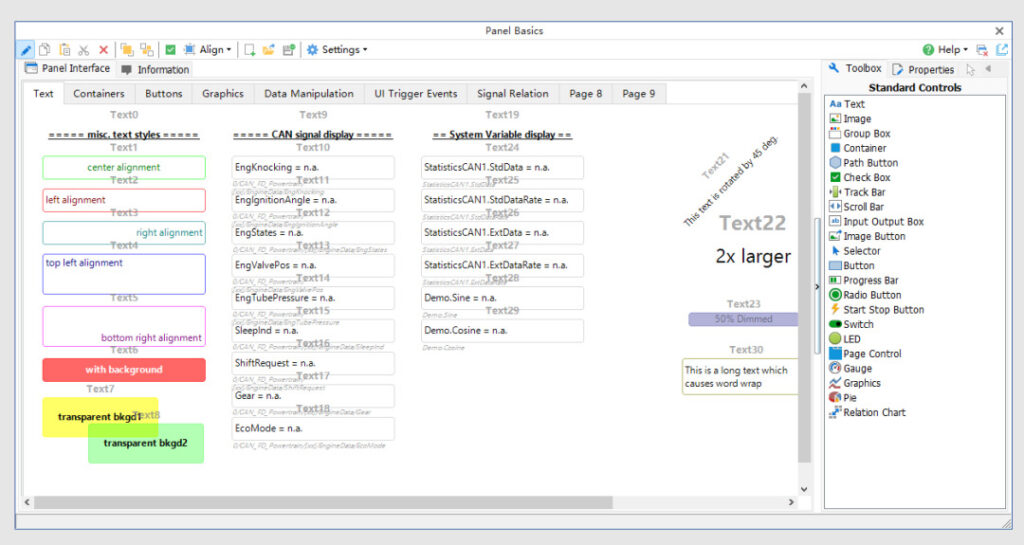

TSMaster 图形编辑面板让用户能够开发自己的图形窗口，用于处理报文的收发，信号解析显示等功能。

1．工具栏

1. 模式选择按钮，主要包含如下模式：
1）按下状态时候，当前 Panel 处于编辑模式下，用户可以增加删除控件，编辑控件属性的。
2）弹起状态，当前 Panel 处于测试运行模式，显示的是该面板实际运行时的状态，用户不可进行编辑。
3）灰色状态，当前 Panel 处于运行状态。意味着当前 TSMaster 处于设备连接运行状态。如果用户想重新编辑界面，必须断开 TSMaster 连接，才可以进入编辑状态。

2. 层叠控制
当出现控件层叠情况时，把控件移动到前面和把控件移动到后面。

3. 对齐控件
控件对齐分为两步：
1）首先选择需要对齐的多个控件：按住 Ctrl 键，鼠标点击多个按钮，则选中多个控件。如下所示：

2）选择顶部菜单栏的对齐按钮，如下所示：

对齐选项有：

➢ Align Left：左对齐

➢ Align Right：右对齐

➢ Align Top：上对齐

➢ Align Buttom：下对齐

➢ Center Horizontally：以中间模块为准水平对齐

➢ Center Vertically：以中间模块为准垂直对齐

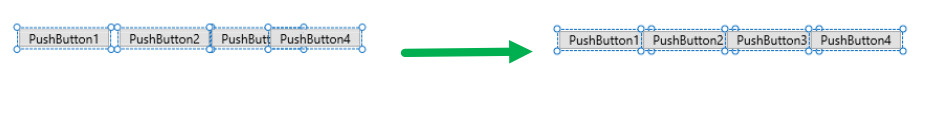

➢ Distribute Horizontally:：横向均匀排布

以最左边和最右边一个控件的坐标为准，计算控件之间间隔的平均值，然后在横向上均匀排列。

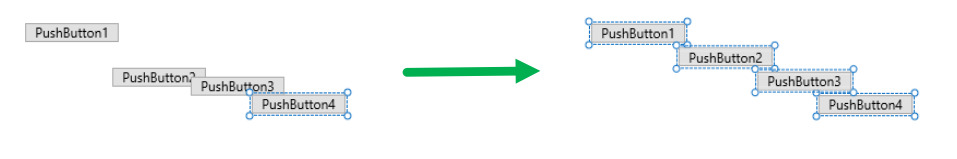

➢ Distribute Vertically:：纵向均匀排布
以最上面和最下面一个控件的坐标为准，计算控件之间间隔的平均值，然后在纵向上均匀排列。

4. 新建 Panel
创建全新的 Panel，此操作将删除 Panel 所有现有的控件。

5. 加载配置
载入现有 Panel 配置文件。

6. 存储配置
存储当前 Panel 的配置文件。

7. Panel 参数配置
主要包含如下参数配置：
➢ Feature Enable：是否使能 Panel
➢ Layout：Panel 内部控件整体布局
➢ Design Time：设计时是否显示链接标签和控件名称
➢ Refresh Rate：配置 Panel 数据的刷新时间。推荐刷新时间为 300ms。如果电脑配置较高，可以配置更高的刷新率

2．控件基本操作

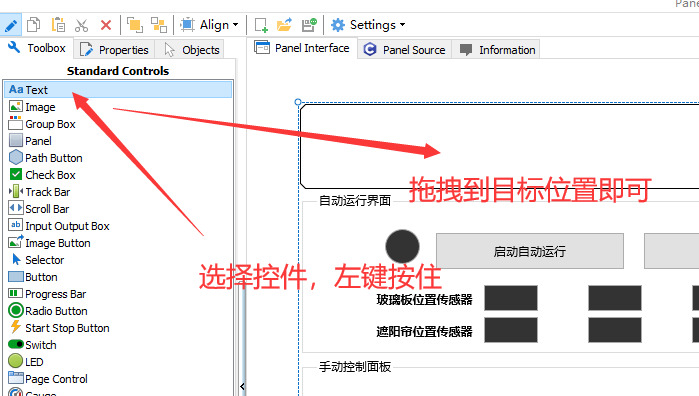

1. 添加控件

2. 删除控件
直接 Delete 键，或者右键，快捷菜单选择删除。

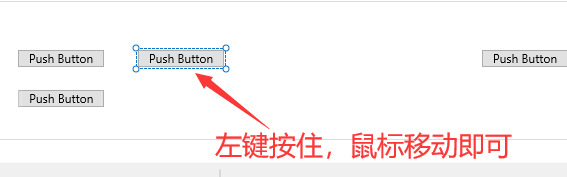

3. 移动控件控件都会有自己所在的容器，在容器范围内，想调整位置，直接选中控件，左键按住，移动即可。如下所示：


4. 移动到容器外面
TSMaster 不支持直接拖拽到容器外面，如果要把控件移出容易，可以采用剪切（Ctrl+X）+ 粘贴（Ctrl+V）的方式可以把控件移动到容器外面。


5. 显示控件类型名
在设计时（Design Time）阶段，默认是显示控件的名称（这个名称是控件的唯一 ID，是系统默认分配的，不能修改，在运行时不可见）的，如下图所示：

如果在设计阶段不想看到控件的唯一名称，可以到 Settings 界面中进行设置，如下所示：

6. 显示控件关联的变量链接

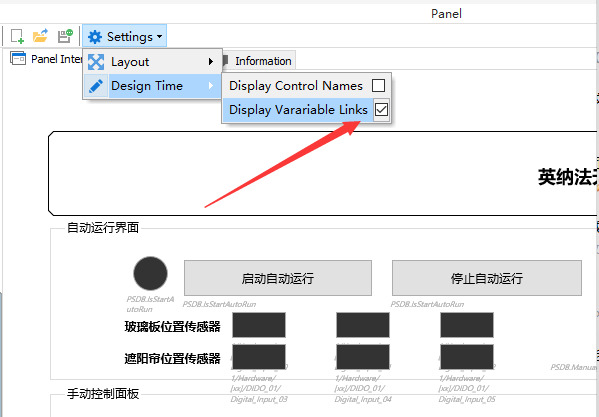

在设计时（Design Time）阶段，用户可以设置显示当前控件所关联的变量(CAN/LIN 信号或者系统变量等)，便于设计者清晰的知道当前该控件所关联的信号值，如下图所示：

在设计时阶段，打开和关闭该关联信号的显示，跟打开和关闭控件名称的显示操作是一样的，如下图所示：

3．UI事件

TSMaster 提供了丰富的 Panel 界面。通过关联变量，可以实现变量值的修改，或者变量值修改过后在 UI 界面上呈现，这些都比较好理解。如果用户要实现按下按键过后，TSMaster 软件发送一串报文，则需要配合 C 脚本实现 UI 事件机制。

UI 事件机制
Panel 的事件机制架构图如下图所示：

Panel 事件机制的实现，简单来说可以概括如下：Panel 中用户输入（按下按键，输入数值等）->改变关联的小程序变量的值->触发 C 脚本中数值变化事件->在事件中执行用户想执行的代码即可。下面以按键发送报文为例讲解 UI 事件的添加过程。

4．释疑

1. 为啥 DBC 解析是对的，Panel 上控件显示不对？

问题描述：

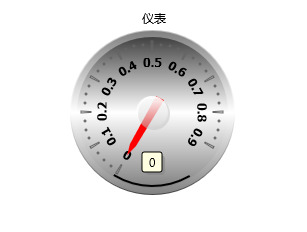

为什么信号值 DBC 解析出来是 12%，但是仪表盘上总是显示 1.0（100%）

查看信号定义，因为信号值定义的范围是 0—100，单位为”%”,解析出来的信号值为12%，代表信号值为 12，然后单位是字符串”%”，并不是信号值是 0.12。因此，仪表盘的范围应该是 0—100，跟信号定义中的范围是一致的。如果仪表盘的范围设置为 0—1,则当信号值显示为 12%的时候，仪表盘当然会显示到最大值 1。

解决办法：
设置仪表控件属性，调整该控件的显示范围跟信号的范围一样。从 0-1 调整为 0-100，调整过后，仪表盘显示正常。



2. 添加了 DBC，为啥通过 Panel 关联信号的时候看不到任何信号？

问题描述：
加载了示例数据库：TOSUN_Hardware_Synthesize



可以看到，有报文，有信号等。

在面板中，添加 InputOutputBox，选择关联一个 CAN 信号，结果界面如下：



此时如果用单存显示控件，如 Progressbar 等关联信号，是可以看到信号的。

原因分析：
InputBox 是输入信号，这种信号从逻辑上来说需要被修改并发送到总线上，因此必须关联到一个发送节点的 CAN 信号上。然后我们继续看这个数据库：



可见，节点数量为 0，也就是没有任何发送和接收节点。这种情况下是无法启动 RBS仿真的，因为没有发生节点，也就看不到任何跟发送节点相关的信号了。

解决办法：
添加发送节点，并把报文和信号关联到发送节点上，就可以看到信号了。



3. Panel 中看不到滚动条
在设计 Panel 的时候，出现看不到窗体看不到滚动条（垂直+水平）的情况。如果窗体面积很大，超出了屏幕显示范围，就会出现一部分窗体被遮挡的情况。如下所示：



原因分析：

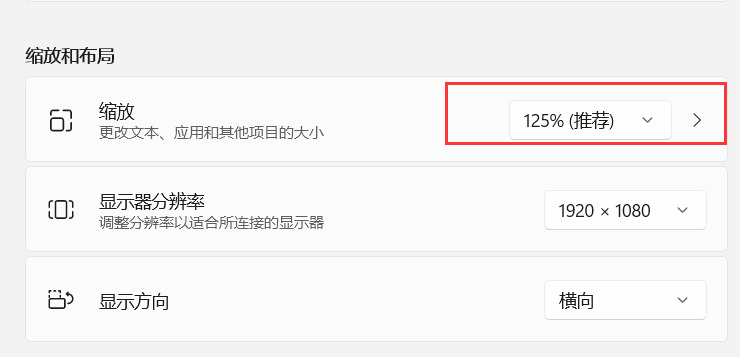

电脑屏幕设置了缩放，造成控件内部不能正确计算相对屏幕的尺寸，因此无法正确显示滚动条。查看电脑设置如下：



解决方案：
关闭屏幕缩放，设置缩放为 100%，重启软件，即可重新看到窗体的滚动条。



可以看到，在窗体上重新出现了滚动条（垂直+水平），如下所示：
