Tlog1004 – 4路CAN FD,2路LIN总线记录仪

Tlog1004是同星智能推出的一款多通道CAN(FD)总线、LIN总线记录仪,带有4 路CAN FD、2 路LIN,CAN FD总线速率最高支持5 Mbps(选配高速8 Mbps可订购),LIN总线速率0~20kbps,同时内置多路数字和模拟I/O接口,方便多种信号测量和系统集成,自带64G存储功能。Windows系统免驱设计使得设备具备系统兼容性。

¥12,430

SKU Tlog1004 分类 , 标签 品牌:

Tlog1004 – 4路CAN FD,2路LIN总线记录仪

:产品概述

配合功能强大的TSMaster软件,支持加载DBC和ARXML数据库文件,可以很方便地监控、分析、仿真CAN总线数据。

Tlog1004采用以太网的方式与PC连接,确保数据传输的速率,使得设备在进行大量总线数据处理时不会与PC端出现通信瓶颈。可用于Windows和Linux的二次开发API,可支持各类开发环境,如C++、C#、LabView、Python等,方便集成到各种测试系统中,高效易用。

产品特性:

  • 微秒级(µs级)硬件报文时间戳,为高阶仿真与诊断提供精准时序基准
  • Windows 系统免驱设计
  • 4路CAN/CAN FD,2路LIN
  • 2路数字输入,2路数字输出,1路模拟输入
  • 配合上位机支持BLF格式的数据记录、删除、导出和在线回放
  • 支持GPS功能,配合上位机可实时获取GPS信息
  • 提供跨平台二次开发接口,LIN主从模式可灵活配置,满足深度定制需求



典型应用

  • CAN/CAN FD/LIN报文记录
  • GPS 数据采集
  • 道路实验数据采集

TSLogger 软件现已推出全新升级版本,新旧版本均可下载使用。

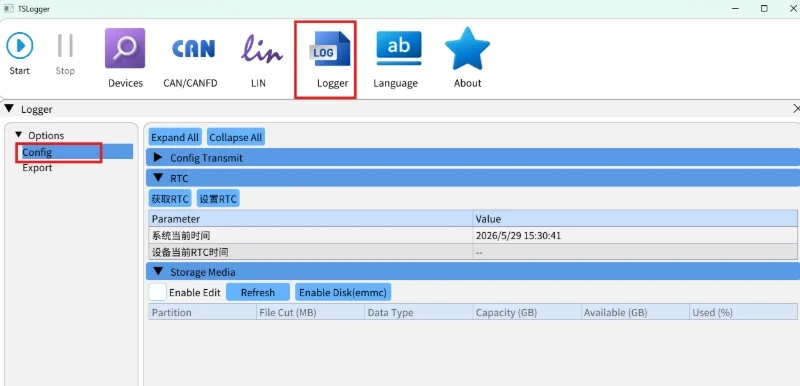

TSLogger软件新版界面优化升级 TSLogger软件新版界面优化升级


规格参数

PC 接口

RJ45 以太网

时间戳精度

微秒级别高精度时间戳

驱动

跨平台免驱动设计

总线端接口

标准D-Sub,9-Pin

供电

DC 供电,LIN 可外部供电

功耗

1.6 W

ESD 防护等级

接触放电等级4 kV,空气放电等级15 kV

外壳材质

金属

尺寸

约113 × 98 × 38 mm

工作温度

-40℃ ~ 80℃

工作湿度

10% ~ 90%(无凝露)

CAN 连接标准

高速CAN 连接(符合ISO 11898-2 规范)

协议支持

全面支持CAN 及CAN FD 协议(符合ISO 11898-1 规范)

CAN 波特率

从125 kbps ~ 1 Mbps 可调

CAN FD 波特率

从125 kbps ~ 5 Mbps 可调

CAN FD 数据长度

最大长度支持64字节数据帧,支持BRS 帧类型

最大报文收发速率

最大发送帧率:20,000 帧/秒,最大接收帧率:20,000 帧/秒(单通道 1 Mbps 0 字节远程帧)

LIN 连接方式

主/从模式连接

LIN 波特率

从4.8 kbps ~ 20.0 kbps 可调

LIN 协议支持

LIN 1.3、LIN 2.0、LIN 2.1、LIN J2602

调度表

支持LDF 文件格式调度表,可加载并运行调度表,支持创建与配置调度表

外部供电

支持,可供电范围在12 V ~ 36 V

接口

DB9 Female

DO

高电平输出0 V,低电平导通

DI

输入端电压范围(0 ~ 5 V)

AI

输入端电压范围(0 ~ 24 V)

下载

Datasheet

简体中文

Datasheet

English version

使用手册

简体中文

User Manual

English version

配套软件

TSLogger 软件

配套软件

配套软件

CE 证书
UL 证书
RoHS 证书
