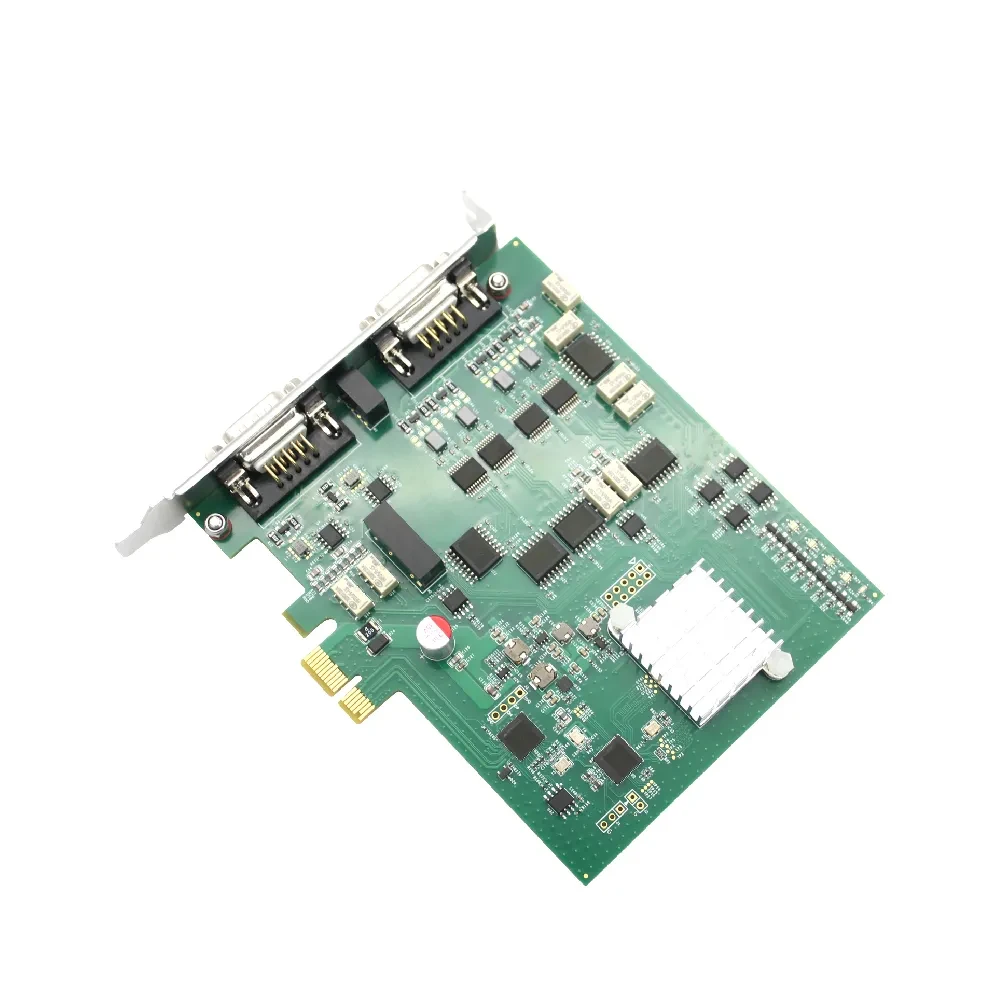

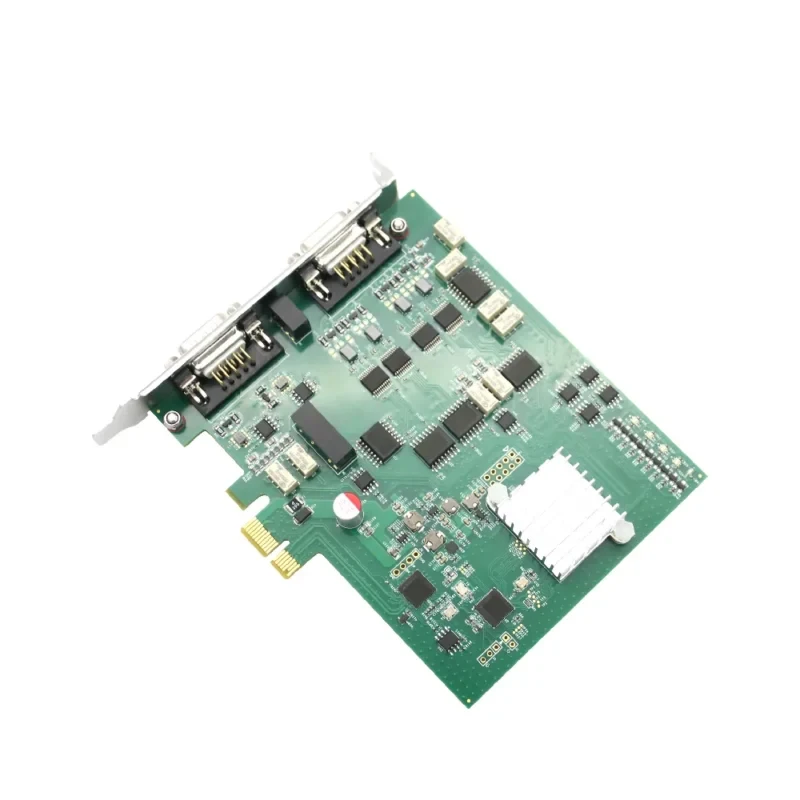

TP1034 – 2路CAN/CAN FD,2路FlexRay转PCIe接口
TP1034是一款高性能多通道CAN FD和FlexRay总线接口设备，CAN FD最高8Mbps，FlexRay双线冗余传输，标准PCIe接口，Windows、Linux免驱，具备系统兼容性。
TP1034 – 2路CAN/CAN FD,2路FlexRay转PCIe接口
：产品概述

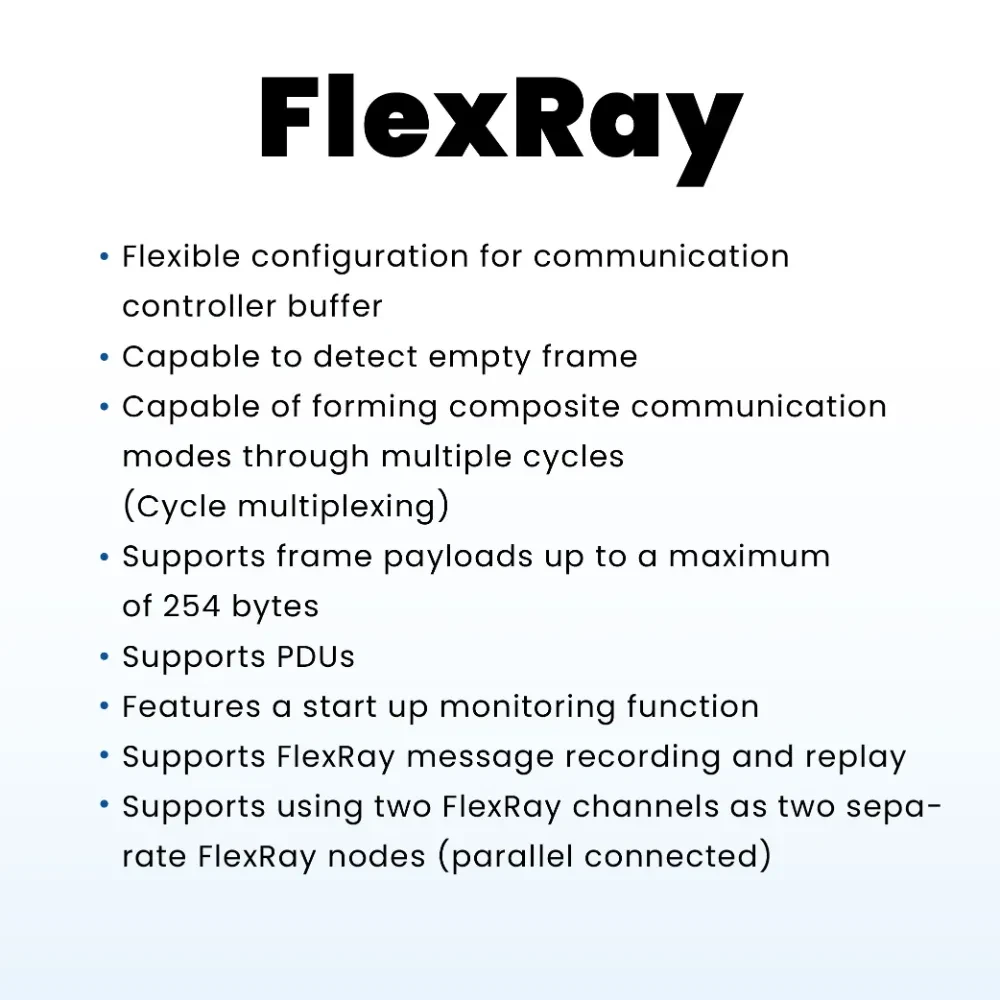

CAN FD总线速率最高支持8Mbps，FlexRay采用双线冗余方式进行数据传输，提供了极低的时延和灵活的带宽分配机制，支持多种数据类型和丰富的拓扑结构，既可以作为总线系统使用，也可以作为星形或树形网络结构使用，产品采用标准PCIe接口与PC连接，Windows系统免驱设计使得设备具备系统兼容性。
配合功能强大的TSMaster软件，支持加载DBC和ARXML数据库文件，可以很方便地监控、分析、仿真CAN FD/FlexRay总线数据，可以支持UDS诊断、ECU刷写、CCP/XCP标定等功能，也可轻松胜任FlexRay网络开发、仿真、测试等工作。
可用于Windows和Linux的二次开发API，可支持各类开发环境，如C++、C#、LabView、Python等，方便集成到各种测试系统中，高效易用。
典型应用
- FlexRay总线灵活分析
- 总线通讯数据的精确时间分析
- ECU测试分析与网关应用

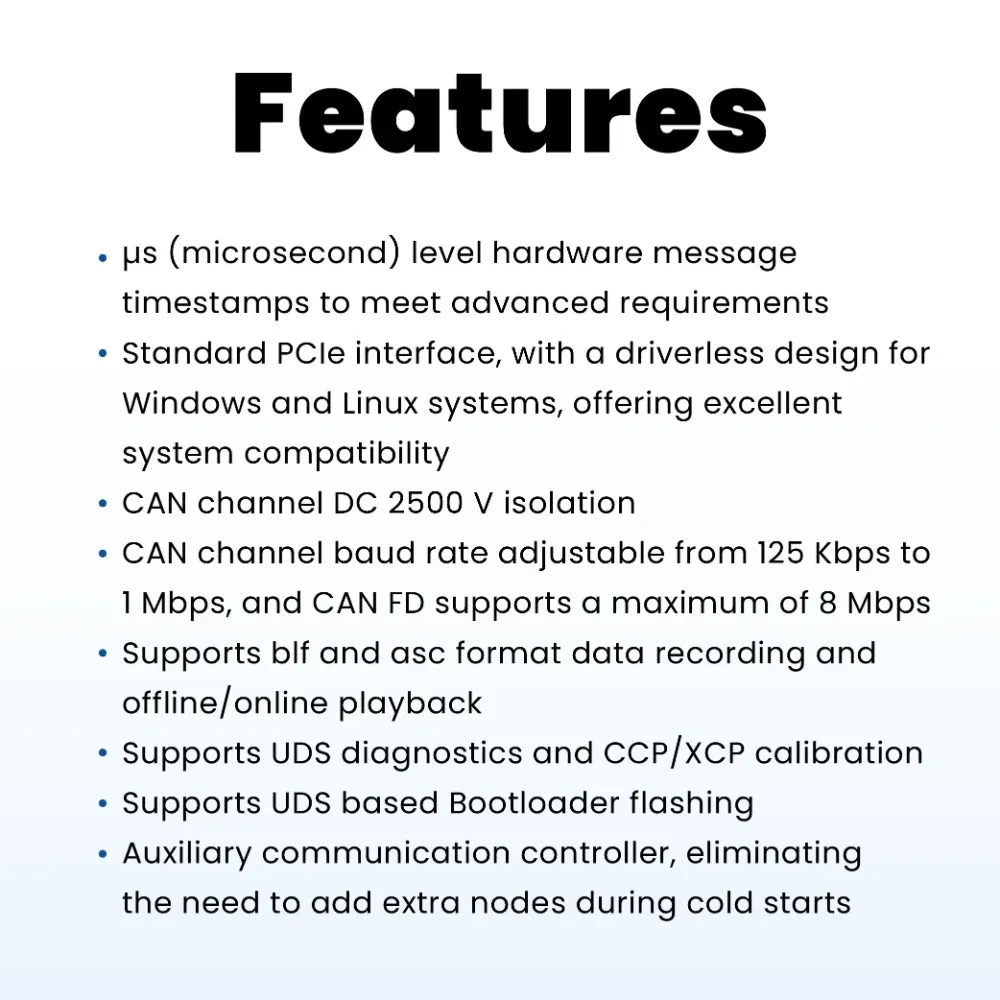

产品特性
- μs（微秒）级硬件报文时间戳，满足高阶需求
- 标准PCIe接口，Windows、Linux系统免驱设计，具备系统兼容性
- CAN通道DC2500V隔离
- 汽车级设计，支持DBC文件、A2L文件、BLF文件、ASC文件、ARXML文件
- CAN通道波特率125Kbps—1Mbps可调，CAN FD最大支持8Mbps
- 支持BLF、ASC格式数据记录和离线/在线回放
- 可支持UDS诊断及CCP、XCP标定
- 支持基于UDS的Flash Bootloader
- CAN内置120欧终端电阻可软件配置
- FlexRay内置100欧终端电阻可软件配置

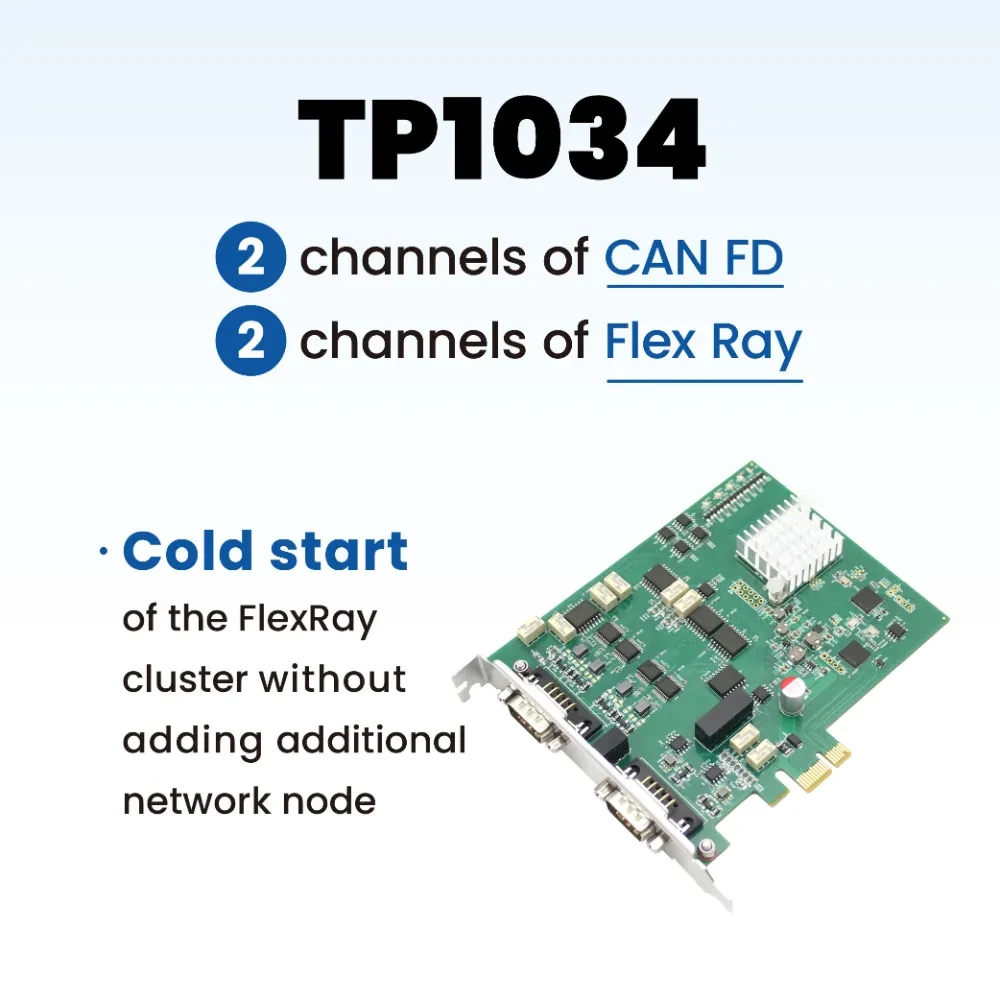

- 具有辅助通信控制器，冷启动时无须添加额外节点

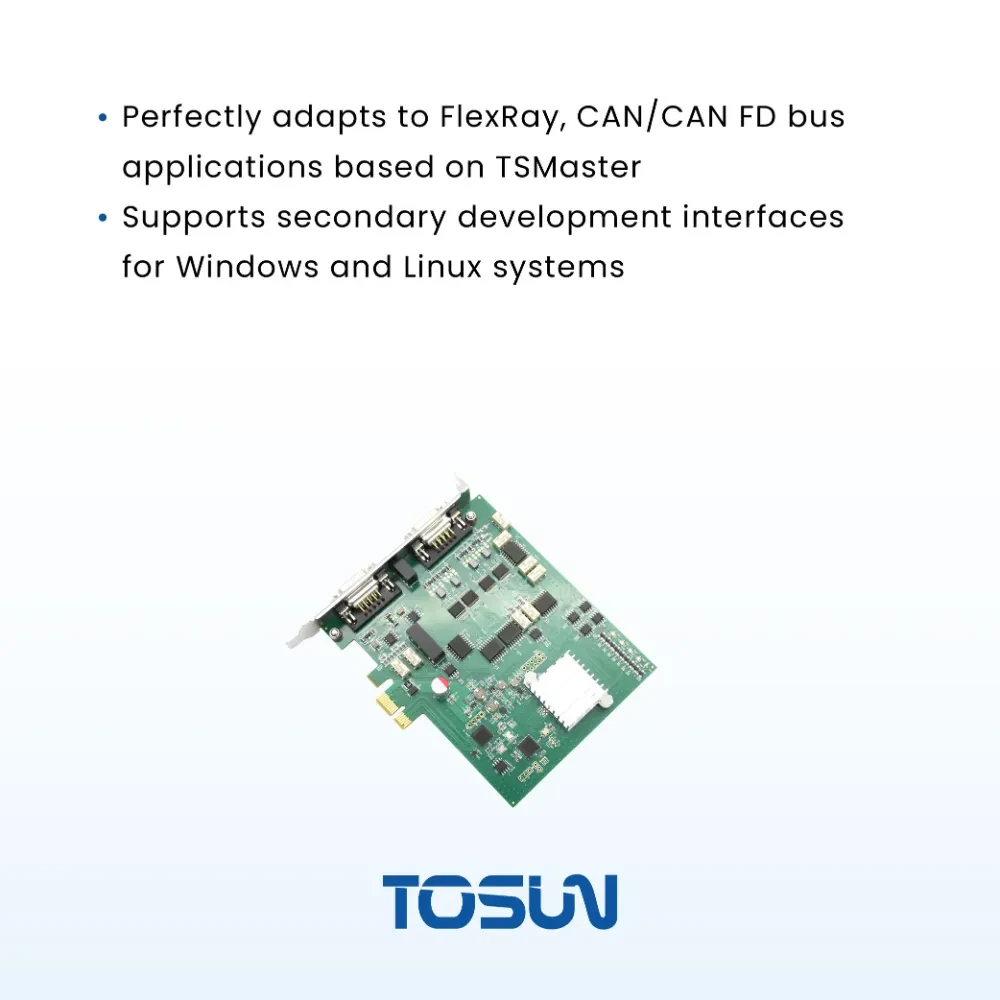

- 基于TSMaster完美适配FlexRay、CAN/CAN FD总线应用
- 支持Windows、Linux系统二次开发接口
技术参数
| 通道 | 2*CAN FD / 2*FlexRay |
| PC端 | 标准PCIe接口 |
| CAN/FlexRay端 | DB9接口 |
| 驱动 | Windows、Linux系统免驱设计，具备系统兼容性 |
| FlexRay | FlexRay channel (A and B) |
| 冷启动 | 支持 |
| CAN | 支持CAN2.0A、B协议，符合ISO11898-1规范，波特率125Kbps—1Mbps |
| CAN FD | 支持ISO和非ISO标准的CAN FD，波特率125Kbps—8Mbps |
| 时间戳精度 | 1μs，硬件报文时间戳，满足高阶需求 |
| CAN终端电阻 | 内置120欧终端电阻可软件配置 |
| FlexRay终端电阻 | 内置100欧终端电阻可软件配置 |
| 每秒发送报文* | 最大20000帧/秒 |
| 每秒接收报文* | 最大20000帧/秒 |
| 隔离 | CAN通道DC2500V隔离 |
| 供电 | PCIe供电 |
| 尺寸 | 约124×141×22mm |
| 重量 | 约112g（无包装） |
| 工作湿度 | 10%～90%（无凝露） |
| 工作环境 | 远离腐蚀性气体 |
*注：单通道1Mbps，0字节数据域情况
其他信息
常见问题
注意事项
注意！静电放电（ESD）可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。
使用设备前，请仔细查阅产品使用手册内的引脚资讯。在设备运行期间，务必注意正确连接电源线，并避免插拔。
