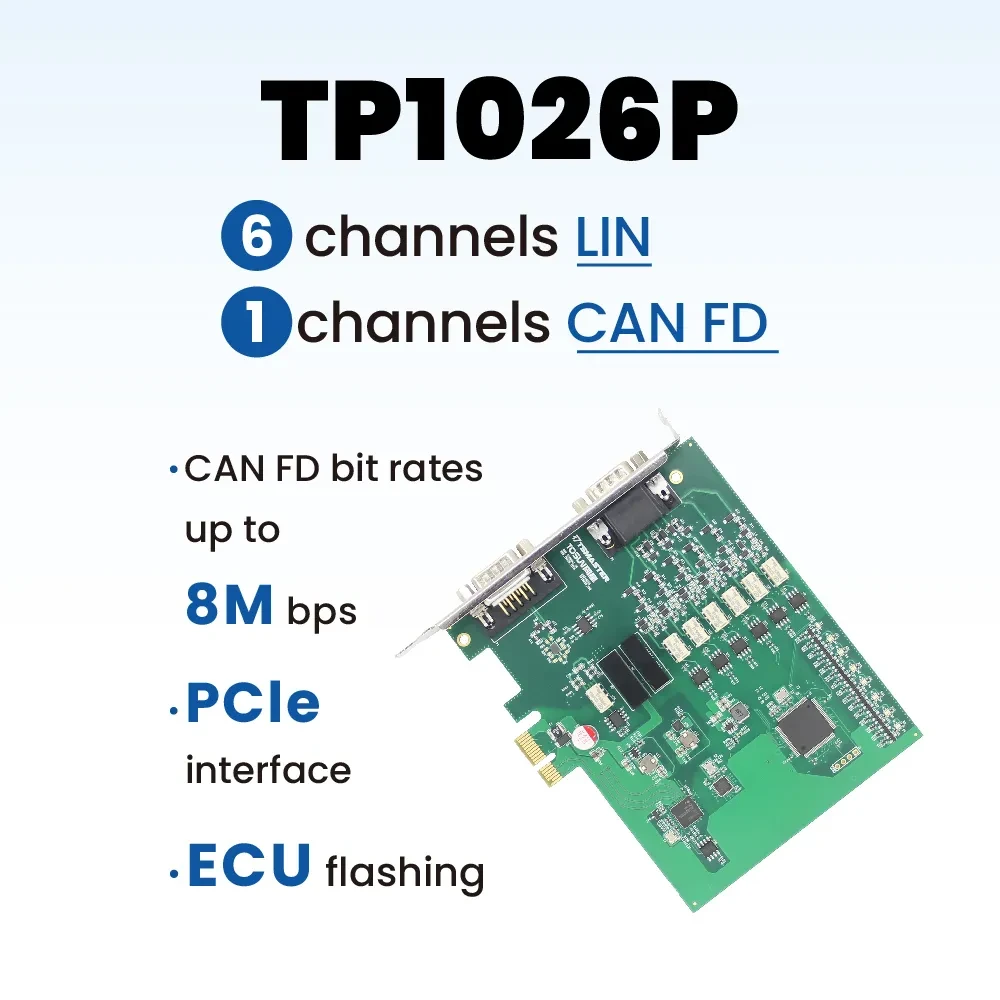

TP1026P – 1路CAN/CAN FD，6路LIN转PCIe接口
TP1026P是一款1路CAN FD，6路LIN转PCIe接口的工具，体积小巧，可方便嵌入车载工控机、单板机(SBC)、便携式工控主机、工业笔记本，Windows、Linux免驱，支持LIN/CAN/CAN FD总线监控。
TP1026P – 1路CAN/CAN FD，6路LIN转PCIe接口
：产品概述

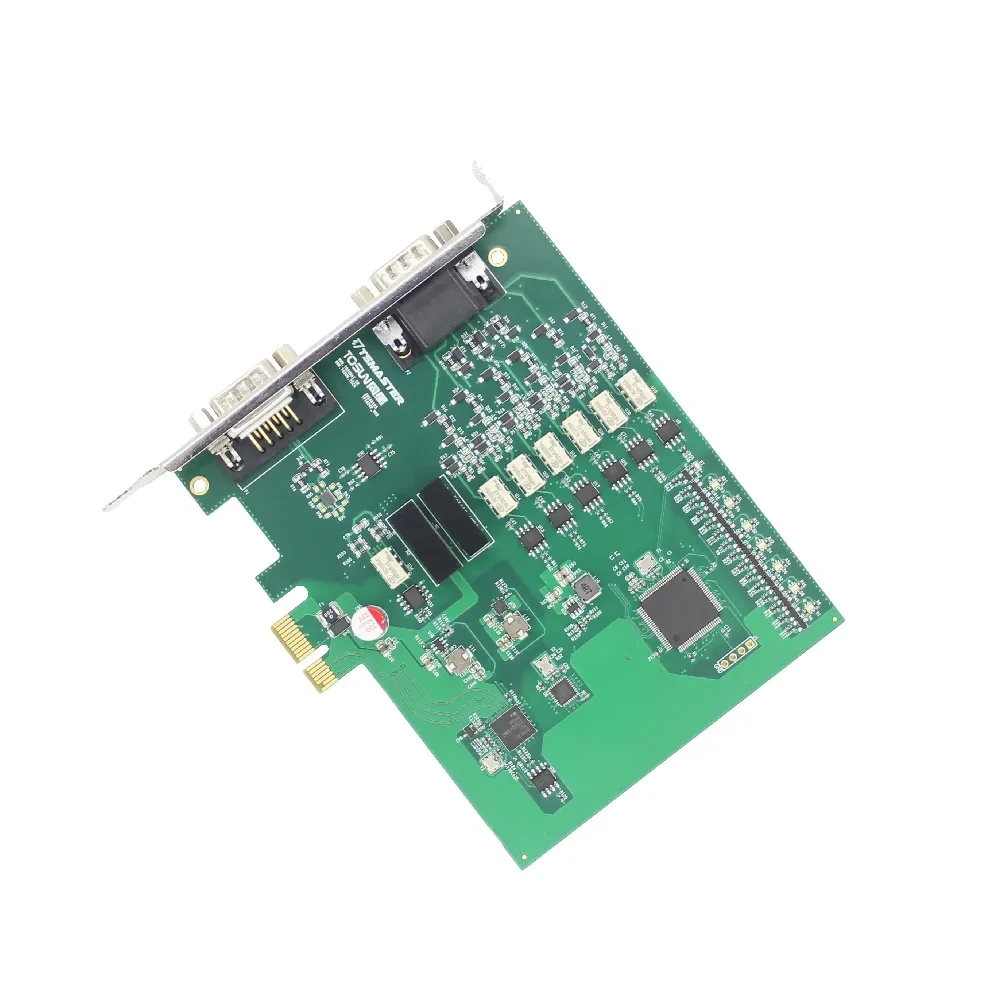

TP1026P接口卡能使带有PCIe插槽的计算机方便地连接到LIN/CAN/CAN FD总线网络中，实时监控多个总线网络。
配合功能强大的TSMaster软件，可以很方便地监控、分析、仿真LIN和CAN FD总线数据，也可以支持UDS诊断、ECU刷写等功能。配套二次开发API，可支持各类开发环境，如C++、C#、LabView、Python等，方便集成到各种测试系统中，高效易用。
典型应用
- 整车多通道CAN FD/CAN/LIN总线数据采集
- 域控制器测试
- 各种自动化测试系统
产品特性
- μs（微秒）级硬件报文时间戳，满足高阶需求
- 标准PCIe接口，Windows、Linux系统免驱设计，具备系统兼容性
- CAN通道DC2500V隔离
- 汽车级设计，支持LDF、DBC文件、A2L文件、BLF文件、ASC文件、ARXML文件
- CAN通道波特率125Kbps—1Mbps可调，CAN FD最大支持8Mbps
- LIN总线主、从节点可软件配置
- 支持BLF、ASC格式数据记录和离线/在线回放
- 可支持UDS诊断及CCP、XCP标定

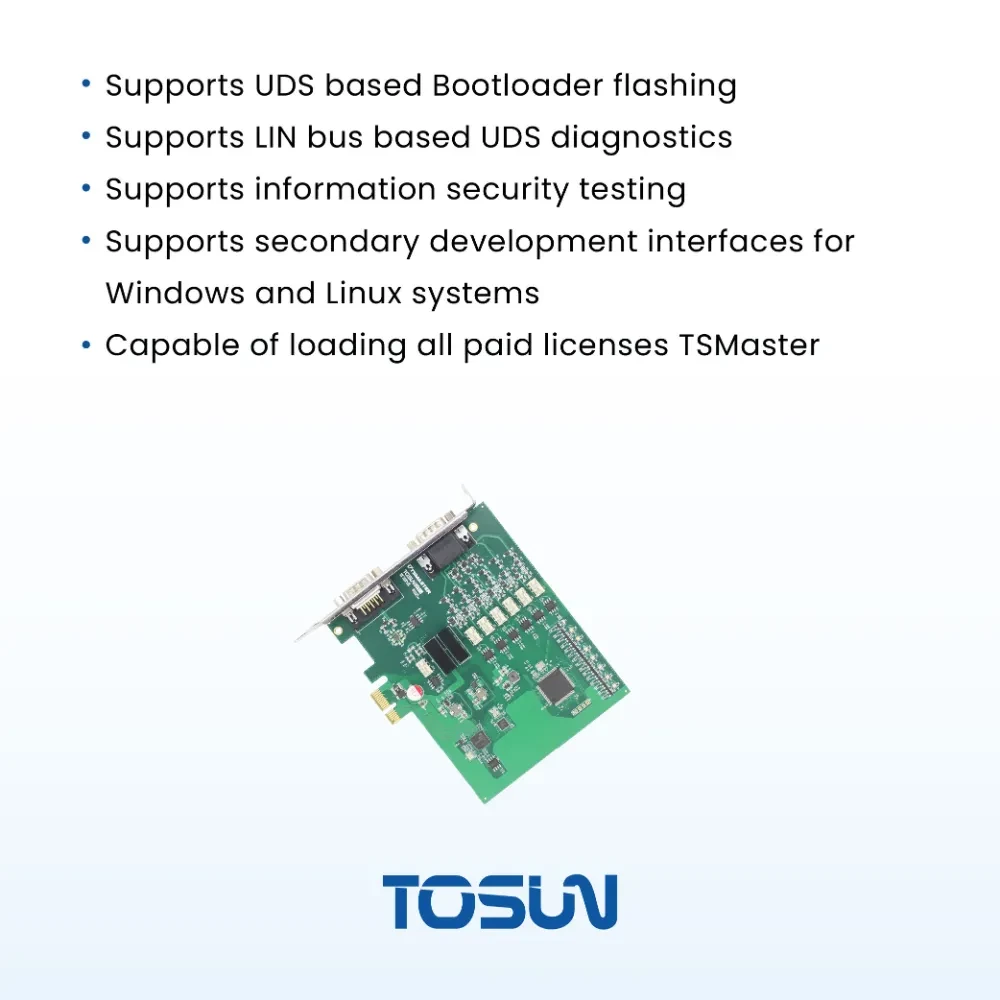

- 支持基于UDS的Flash Bootloader
- 可支持基于LIN总线UDS诊断
- 支持信息安全测试
- 支持Windows、Linux系统二次开发接口
- 内置120欧终端电阻可软件配置
- 可加载TSMaster所有收费License
技术参数
| 通道 | 1*CAN FD / 6*LIN |
| PC端 | 标准PCIe接口 |
| CAN/LIN端 | DB9/DB15接口 |
| 驱动 | Windows、Linux系统免驱设计，具备系统兼容性 |
| 缓存 | 硬件缓存，每个通道发送缓冲支持到1000帧CAN |
| CAN | 支持CAN2.0A、B协议，符合ISO11898-1规范，波特率125Kbps—1Mbps |
| CAN FD | 支持ISO和非ISO标准的CAN FD，波特率125Kbps—8Mbps |
| LIN | 支持LIN1.3和2.0，波特率0—20Kbps |
| 调度表 | 支持LDF文件并运行调度表，也可以自己配置调度表 |
| 时间戳精度 | 1μs，硬件报文时间戳，满足高阶需求 |
| 终端电阻 | 内置120欧终端电阻可软件配置 |
| 每秒发送报文* | 最大20000帧/秒 |
| 每秒接收报文* | 最大20000帧/秒 |
| 隔离 | CAN通道DC2500V隔离 |
| 供电 | PCIe供电 |
| 尺寸 | 约124×141×22mm |
| 重量 | 约94g（无包装） |
| 工作湿度 | 10%～90%（无凝露） |
| 工作环境 | 远离腐蚀性气体 |
*注：单通道1Mbps，0字节数据域情况
其他信息
| 通道 | 6 x LIN 1 x CAN FD |
|---|---|
| PC端 | 标准PCIe接口 |
| CAN/LIN端 | D-Sub9/D-Sub15 |
| 驱动 | Windows系统免驱设计，具备极佳的系统兼容性 |
| 缓存 | 硬件缓存，确保不丢帧 |
| CAN | 支持CAN2.0A、B协议，符合ISO11898-1规范，波特率5Kbps—1Mbps |
| CAN FD | 支持ISO和非ISO标准的CAN FD，波特率100Kbps—8Mbps |
| LIN | 支持 LIN1.3 和 2.0，波特率 0—20Kbps |
| 时间戳精度 | 1us，硬件报文时间戳，满足高阶需求 |
| 终端电阻 | CAN端120欧姆可软件配置 |
| 每秒发送报文* | 最大20000mps |
| 每秒接收报文* | 最大20000mps |
| * | 单通道 1Mbps，0 字节数据域情况 |
| 隔离 | CAN通道DC2500V隔离 |
| 供电 | PCIe供电 |
| 尺寸 | 141*125*21.5mm |
| 工作温度 | -40℃～70℃ |
常见问题
注意事项
注意！静电放电（ESD）可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。
使用设备前，请仔细查阅产品使用手册内的引脚资讯。在设备运行期间，务必注意正确连接电源线，并避免插拔。
