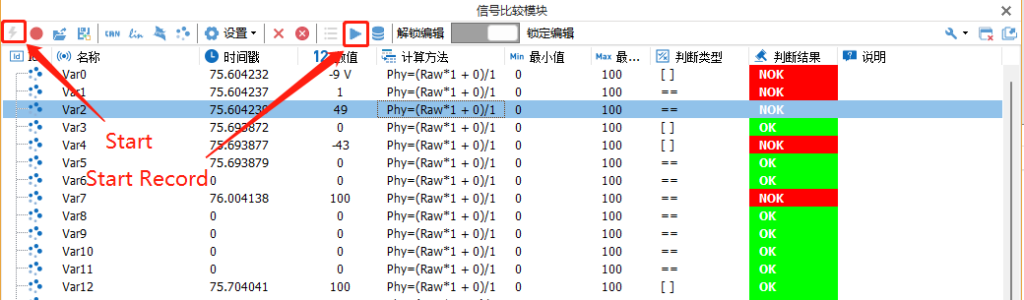

干货分享|TSMaster信号比较模块操作指南看这里! 帖子的作者。zhang, yaping 发表的帖子。2023-12-11 职位类别。软件操作教程 发表评论。0评论 overview前言 TSMaster信号比较模块是专门针对测试而开发的一个模块,可以对CAN,LIN,FlexRay以及系统变量等信号类型做信号测试。该模块可以实时准确地判断信号值是否处于设定范围内,并且可以将测试过程的信号采集数据保存到.CSV文件中,这样我们就可以非常便捷地查看记录信息,文件导入各种PC表格及数据库中对测试记录进行分析。今天重点和大家分享一下关于TSMaster中信号比较模块如何使用。 本文关键字:信号比较、CSV,测试 目录/catalog ● 信号比较模块的添加和编辑● 如何记录和导出测试信号为CSV文件 一、信号比较模块的添加和编辑 1、添加信号比较模块在工程菜单栏【测试】中点击【信号比较模块】,选择【添加信号比较模块】。 2、添加信号在信号比较模块中右键跳出选项卡,选择信号类型或在信号比较模块左上角选择我们要添加的信号类型。 添加需要进行测试的信号,以CAN信号为例,按下shift可以完成信号的多选,完成信号选择后点击确定,信号成功被添加到信号比较模块中。 3、解锁编辑点击解锁编辑器对信号判断条件进行编辑。 4、编辑信号判断条件双击计算方法、判断类型、最大值最小值以编辑判断条件。 判断类型释义 判断类型为 = =:最小值有效,基于最小值判断。 判断类型为 > = :最大值有效,基于最大值判断。 判断类型为 < = :最小值有效,基于最小值判断。 判断类型为 [ ] :最小值最大值均有效,基于最大值最小值范围判断,如上图[0,150],信号值在0≤ X ≤150判断为OK。 判断类型为 Not[ ] :最小值最大值均有效,基于最大值最小值范围判断如上图[0,150],信号值在0>X >150判断为OK。 计算方法释义 Phy=(Raw*1+0)/1 其中Raw值为当前信号的物理值,Phy为当前模块中通过计算方法得到的物理值。如需要对当前信号值进行计算后再进行判断则对它进行编辑,否则默认计算方法为Phy=(Raw*1+0)/1 即Phy=Raw。 二、如何记录和导出测试信号为CSV文件 1、将信号添加到信号记录列表使能需要记录到记录文件中的信号。 2、启动记录测试信号启动信号比较模块后点击启动记录。 记录配置: Auto Start Record :是否自动启动记录。 记录间隔时间(ms):记录采样间隔时间。 3、停止记录后查看记录文件启动信号比较模块后点击启动记录。 标签。 Signal comparison, TSMaster, 信号比较模块 阅读更多文章 上一篇文章新闻资讯|国产汽车电子工具链基础软件TSMaster入围2023汽车电子创新周先行名单 在下一篇文章干货分享 | 如何在TSMaster中对常用总线报文信号进行过滤? 你可能也喜欢 干货分享|TSMaster小功能之总线负载率如何在图形里绘制曲线 2023-06-08 干货分享 | TSMaster 总线记录功能操作指南 2024-03-01 应用笔记 | TSMaster——图形编辑面板功能模块简介 2022-10-28 发表回复每日一次
