Tlog1039 – 12 路 CAN FD、10 路 LIN 與 4 路 Ethernet 多总线记录仪

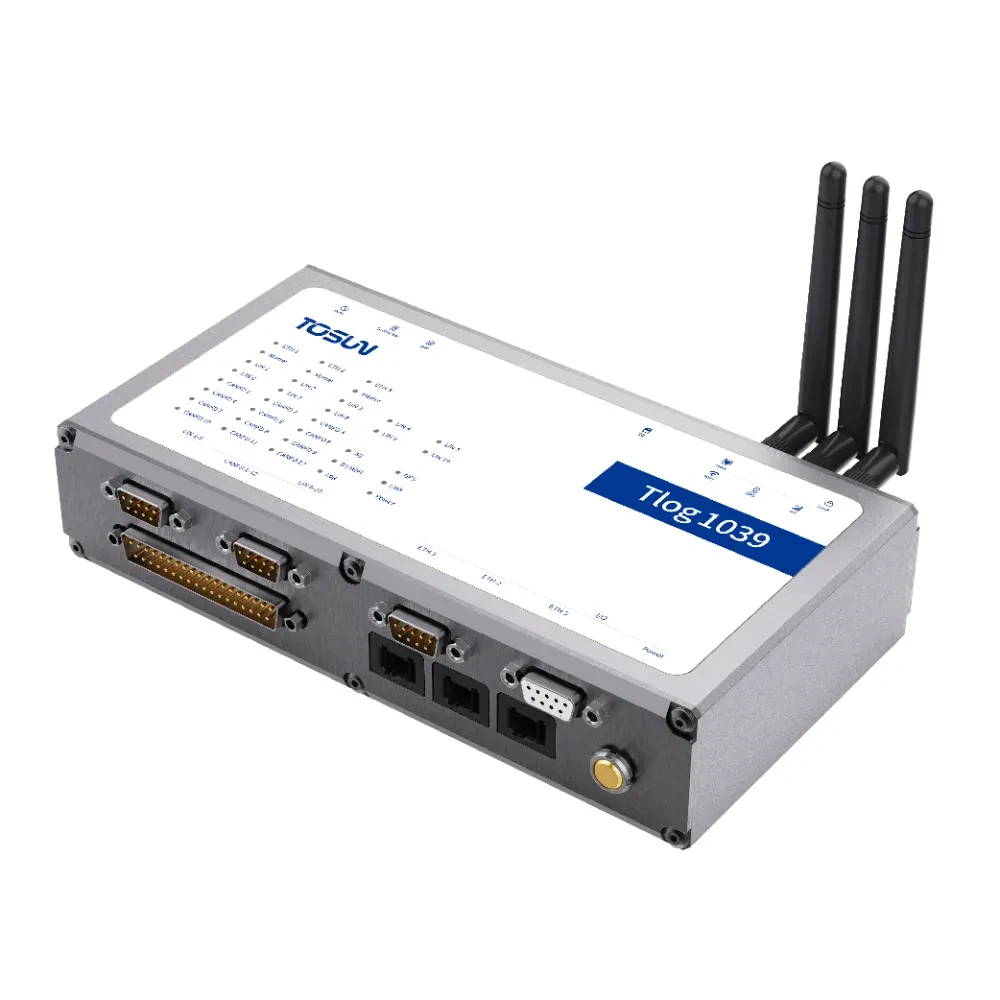

Tlog1039是同星智能推出的一款多总线记录仪设备，能够同时支持CAN/CAN FD、LIN、FlexRay、Ethernet总线技术，在复杂的总线网络环境下可与不同总线技术的多个ECU节点进行通信。采用以太网的方式与PC 连接，确保了数据传输的速率，使得设备在进行大量总线数据处理时不会与PC 端出现通讯瓶颈，同时还支持通过4G，BT/WIFI 等方式对Tlog1039 设备进行无线访问。
Tlog1039 – 12 路 CAN FD、10 路 LIN 與 4 路 Ethernet 多总线记录仪
：产品概述
12 路CAN/CAN FD，在CAN 协议下波特率125kbps -1Mbps 可调，CAN FD 协议下波特率标准配置最大支持5Mbps，高速配置最大支持8Mbps（选配）；10 路LIN 从节点可软件配置，其中LIN1 – LIN4 支持主节点可软件配置，支持0-20kbps 波特率；2 路FlexRay 采用双线冗余方式进行数据传输，提供了极低的时延和灵活的带宽分配机制，支持多种数据类型和丰富的拓扑结构；同时内置多路数字和模拟I/O接口，方便于多种信号测量和系统集成。
配合功能强大的TSMaster 软件，支持加载DBC 和ARXML数据库文件，可以很方便地监控、分析、仿真CAN总线数据，也可以支持UDS 诊断、ECU 刷写、CCP/XCP 标定等功能。

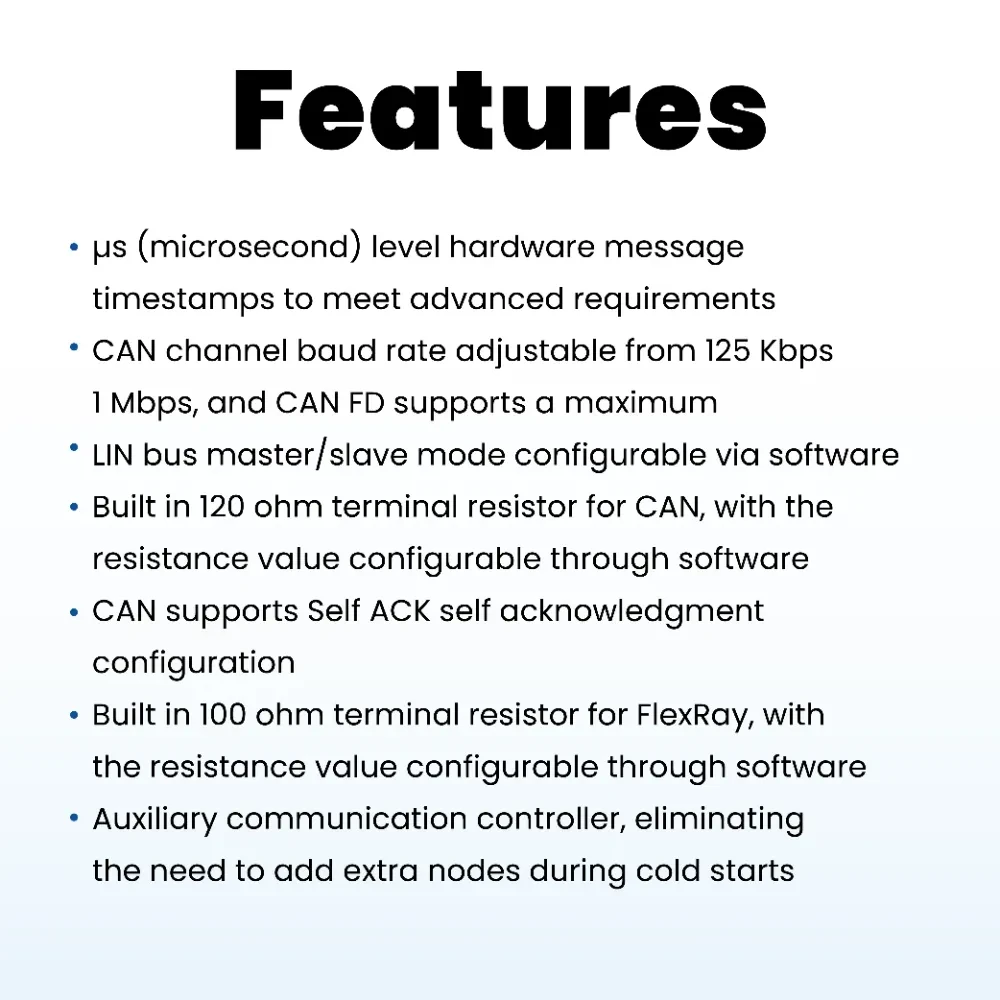

特性：
- 微秒（μs）级硬件报文时间戳，满足高阶需求
- Windows 系统免驱设计
- 12 路CAN/CAN FD，10 路LIN，2 路FlexRay，4 路ETH（交换机功能）
- 支持DIDO*4 和AIAO*3
- CAN 通道波特率125kbps-1Mbps 可调，CAN FD 标配5Mbps，最大支持8Mbps（选配）
- LIN 总线所有从节点可软件配置，LIN1-LIN4 支持主节点可软件配置
- CAN 支持Self-ACK 自应答配置

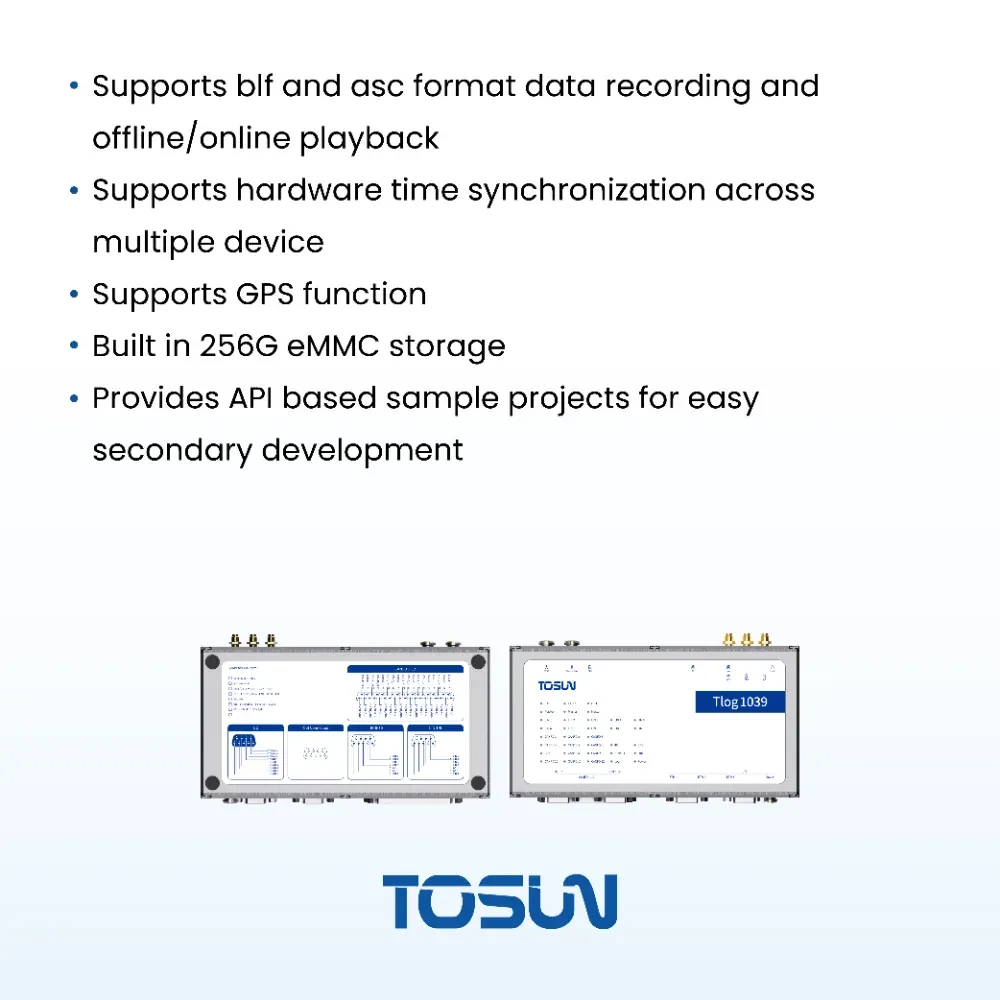

- 配合上位机支持BLF 格式数据导出和在线回放
- 支持多设备硬件时间同步
- 支持GPS 功能
- 内置标配128G EMMC 存储，最大选配8*128G
- 提供基于API 接口的示例工程，便于二次开发
- 提供TCB001 按键盒进行记录数据打点
典型应用:
- CAN/CAN FD/LIN总线数据导出和报文回放
- FlexRay总线灵活分析
- ETH交换机
*电阻配置：无内建终端电阻。
技术参数
| 通道 | 12* CAN FD 10* LIN 2* FlexRay 4* DIDO 3* AIAO 4* ETH（RJ45+3*TE MATEnet 作为交换机功能） |
| PC 端接口 | RJ45 以太网 |
| CAN 端接口 | DB37 Male |
| LIN 端接口 | DB9 Male |
| FlexRay 端接口 | DB9 Male |
| I/O 接口 | DB9 Female |
| 驱动 | Windows 系统免驱设计 |
| 缓存 | 硬件缓存，确保不丢帧 |
| CAN | 支持 CAN2.0A、B 协议，符合 ISO11898-1 规范，波特率 125 kbps-1 Mbps |
| CAN FD | 支持 ISO 和非 ISO 标准的 CAN FD，波特率 125 kbps-5 Mbps（选配 8Mbps） |
| LIN | 支持 LIN1.3 和 2.x，波特率 0-20 kbps |
| FlexRay | FlexRay channel（A and B） |
| 冷启动 | 支持 |
| 时间戳精度 | 1 μs，硬件报文时间戳，满足高阶需求 |
| CAN 终端电阻 | 未内置终端电阻 |
| FlexRay 终端电阻 | 未内置终端电阻 |
| 隔离 | CAN/FlexRay 通道 DC2500 V 隔离 |
| DIDO | DI：0-40 V Vref：0-3.3 V 阈值范围：VAH=(330+499*Vref)/1098；VAL=0.455*Vref DO: 低电平 0V，高电平 12V（不支持带负载使用） |
| AIAO | AI：0-39 V AO：0-30 V |
| 供电 | DC 供电 |
| 功耗 | 10 W |
| 外壳材质 | 金属 |
| 尺寸 | 210*110*47 mm |
| 重量 | 2884.4 g |
| 工作温度 | -40 ℃ ~ 80 ℃ |
| 工作湿度 | 10% ~ 90%（无凝露） |
| 工作环境 | 远离腐蚀性气体 |
电气参数
| 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 | |
| 工作电压 | DC 供电 | 12 路 CAN 收发，10 路 LIN 收发，2 路 FlexRay 收发，3 路 ETH PING，4 路 DIDO，3 路 AIAO | 9 | 12 | 28 | V |
| 工作电流 | DC 供电 | 12 路 CAN 收发，10 路 LIN 收发，2 路 FlexRay 收发，3 路 ETH PING，4 路 DIDO，3 路 AIAO | — | 0.6 | — | A |
| 功耗 | DC 供电 | 12 路 CAN 收发，10 路 LIN 收发，2 路 FlexRay 收发，3 路 ETH PING，4 路 DIDO，3 路 AIAO | — | 7.2 | — | W |
| CAN 接口 | 总线引脚耐压 | CANH、CAHL | -58 | — | 58 | V |
| 终端电阻 | 使能终端电阻 | — | — | — | Ω | |
| 隔离耐压 | 漏电流小于 1mA | 2500 | — | — | VDC | |
| LIN 接口 | 总线引脚耐压 | LIN1、LIN2 | -40 | — | 40 | V |
| FlexRay 接口 | 总线引脚耐压 | FlexRay_BM、FlexRay_BP | -60 | — | 60 | V |
| 终端电阻 | 使能终端电阻 | — | — | — | Ω | |
| 隔离耐压 | 漏电流小于 1mA | 2500 | — | — | VDC | |
| EMC电磁兼容 | EFT | IEC61000-4-4 标准 | 2 | — | — | kV |
其他信息
常见问题
注意事项
注意！静电放电（ESD）可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。
使用设备前，请仔细查阅产品使用手册内的引脚资讯。在设备运行期间，务必注意正确连接电源线，并避免插拔。
