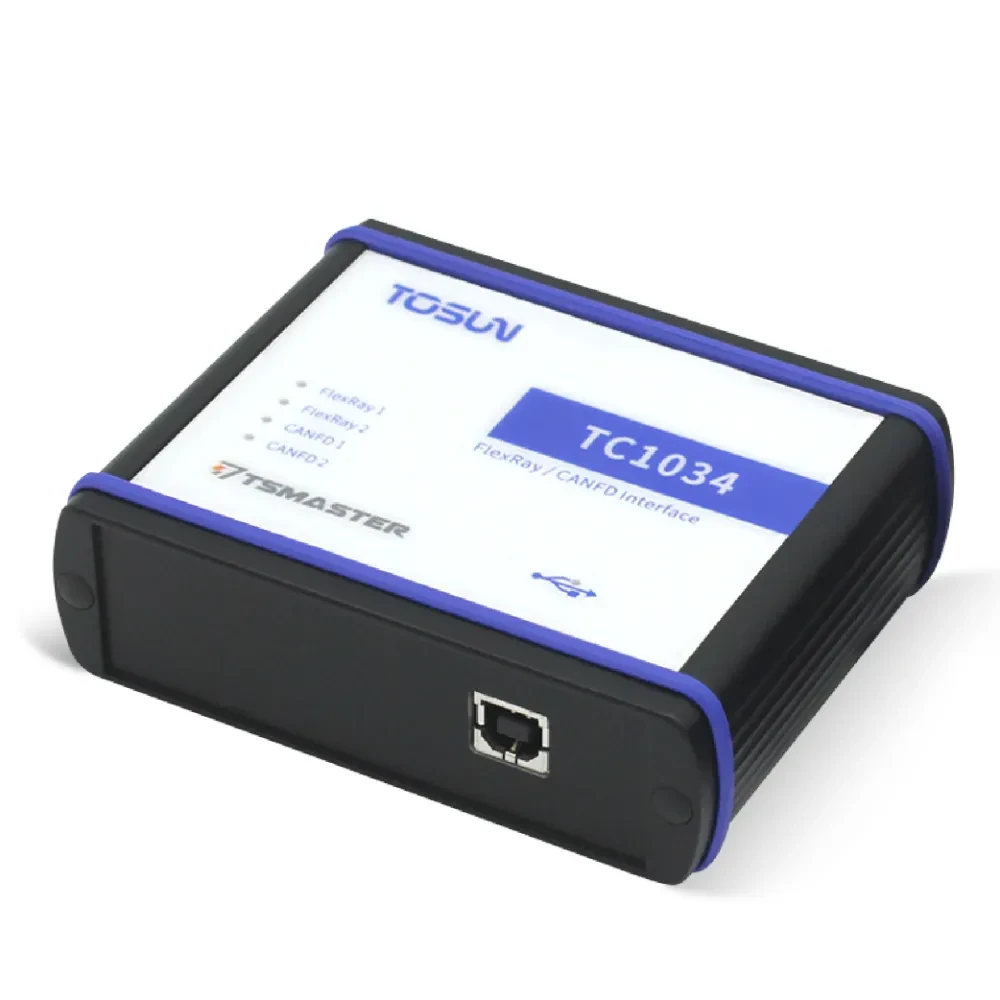

TC1034 – 2路FlexRay,2路CAN/CAN FD转USB接口
一款2路FlexRay、2路CAN/CAN FD总线转USB2.0接口设备，CAN FD最高8Mbps，FlexRay双线冗余传输，Windows、Linux免驱，具备系统兼容性
TC1034 – 2路FlexRay,2路CAN/CAN FD转USB接口
：产品概述
TC1034是一款2路FlexRay、2路CAN/CAN FD总线转USB2.0接口的设备，CAN FD总线速率最高支持8Mbps，FlexRay采用双线冗余方式进行数据传输，提供了极低的时延和灵活的带宽分配机制，采用USB2.0接口与PC连接，Windows、Linux系统免驱设计使得设备有系统兼容性。
配合功能强大的TSMaster软件，支持加载DBC和ARXML数据库文件，可以很方便地监控、分析、仿真CAN FD/FlexRay总线数据，可以支持UDS诊断、ECU刷写、CCP/XCP标定等功能，也可轻松胜任FlexRay网络开发、仿真、测试等工作。
可用于Windows和Linux的二次开发API，可支持各类开发环境，如C++、C#、LabView、Python等，方便集成到各种测试系统中，高效易用。
典型应用
- FlexRay总线灵活分析
- 总线通讯数据的精确时间分析
- ECU测试分析与网关应用
产品特性
- μs（微秒）级硬件报文时间戳，满足高阶需求
- USB2.0接口，Windows、Linux系统免驱设计，具备系统兼容性
- CAN通道DC2500V隔离
- 汽车级设计，支持DBC文件、A2L文件、BLF文件、ASC文件
- 支持BLF、ASC格式数据记录和离线/在线回放
- CAN通道波特率125Kbps—1Mbps可调，CAN FD最大支持8Mbps
- 可支持UDS诊断及CCP、XCP标定
- 支持同星CAN Flash BootLoader系列软件
- 支持信息安全测试
- 支持Windows、Linux系统二次开发接口
- CAN端内置120欧终端电阵可软件配置
- FlexRay端内置100欧终端电阵可软件配置

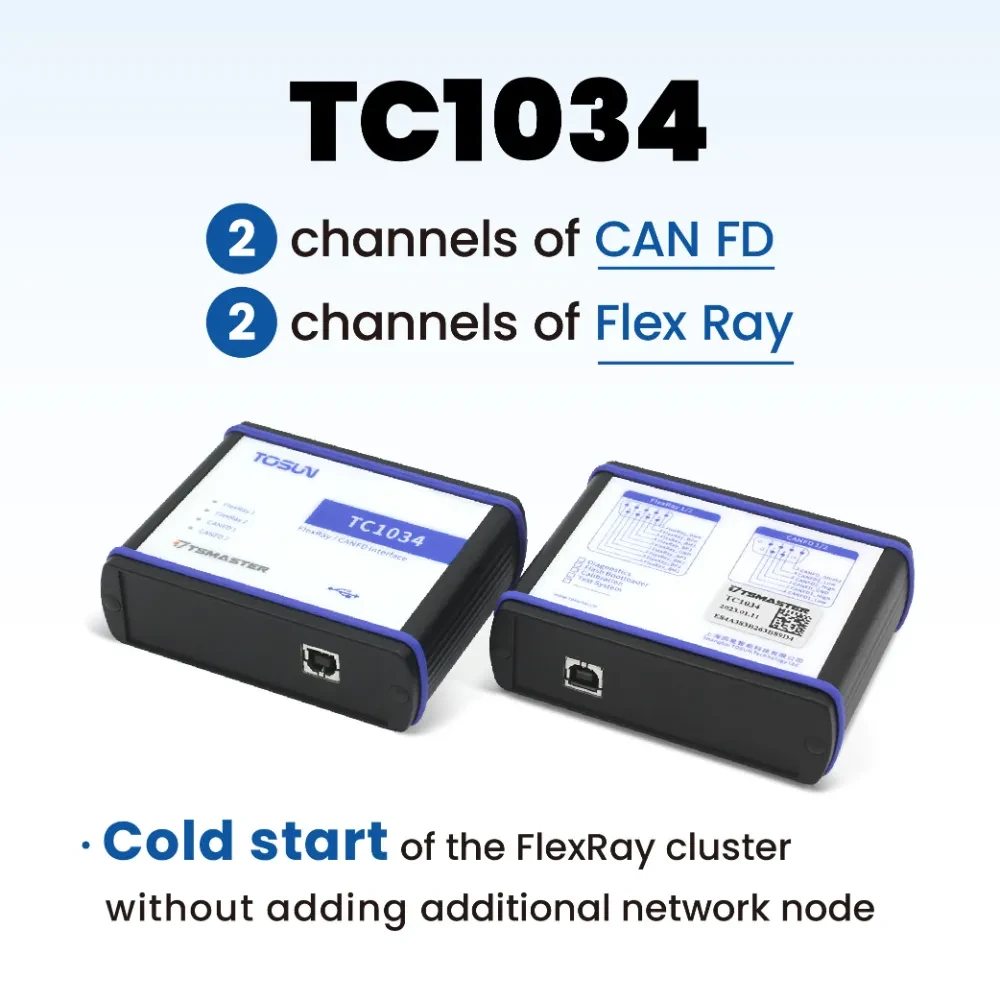

- 具有辅助通信控制器，冷启动时无须添加额外节点
技术参数
| 通道 | 2*FlexRay / 2*CAN FD |
| PC端 | USB2.0接口 |
| 驱动 | Windows、Linux系统免驱设计，具备系统兼容性 |
| FlexRay | FlexRay channel (A and B) |
| 冷启动 | 支持 |
| CAN | 支持CAN2.0A/B协议，符合ISO11898-1规范，波特率125Kbps—1Mbps |
| CAN FD | 支持ISO和非ISO标准的CAN FD，波特率125Kbps—8Mbps |
| 时间戳精度 | 1μs，硬件报文时间戳，满足高阶需求 |
| 隔离 | FlexRay/CAN通道DC2500V隔离，静电等级接触放电±4KV，空气放电±8KV |
| CAN终端电阵 | 内置120欧可软件配置 |
| FlexRay终端电阵 | 内置100欧可软件配置 |
| 供电 | USB供电 |
| 功耗 | 3W |
| 外壳材质 | 金属 |
| 尺寸 | 约108×88×35mm |
| 重量 | 约262g（无包装） |
| 工作温度 | -40℃～75℃ |
| 工作湿度 | 10%～90%（无凝露） |
| 工作环境 | 远离腐蚀性气体 |
*注：单通道1Mbps，0字节数据域情况
其他信息
常见问题
在 FlexRay 中，是否只有 index 0 可以是冷启动 (Cold Start) 报文，以及只有 index 0 和 1 可以是同步 (Sync) 报文？
是的。冷启动报文 (Cold Start Frame) 在整个集群中只能有一个，硬件只支持由 index 0 来承担。而同步报文 (Sync Frame) 也只能出现在 index 0 和 index 1。
如果客户需要在 A/B 通道传输不同的内容，是否可以分别定义两个冷启动报文？
不行。即使 A/B 通道承载不同内容，整个系统中仍然只能有一个通道传输冷启动报文。
如果某些帧在 A/B 通道上的 Payload 不同，但仍是由同一个 ECU 发送，会有问题吗？
这是允许的。FlexRay 支持在 A/B 通道传输不同的 Payload，即使是同一个发送者。但需注意，这不会改变冷启动与同步报文的协议限制。
注意事项
注意！静电放电（ESD）可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。
使用设备前，请仔细查阅产品使用手册内的引脚资讯。在设备运行期间，务必注意正确连接电源线，并避免插拔。
