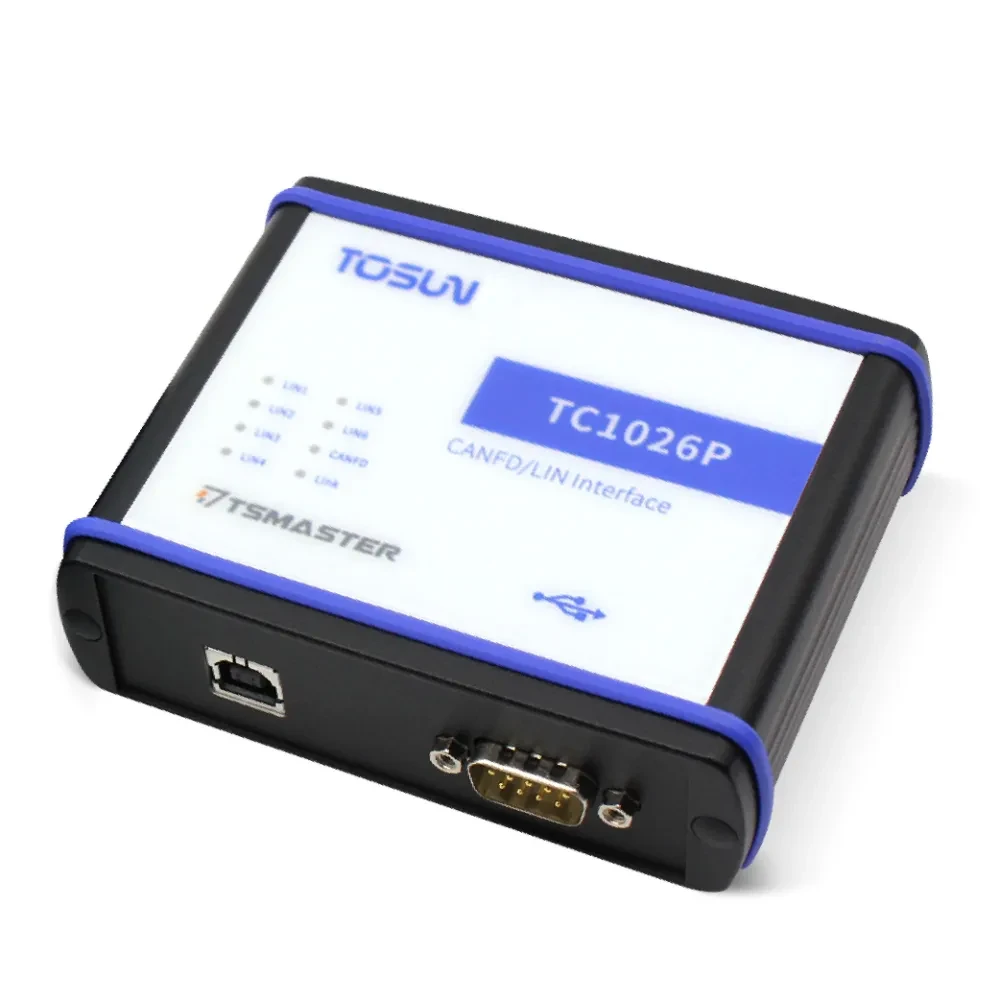

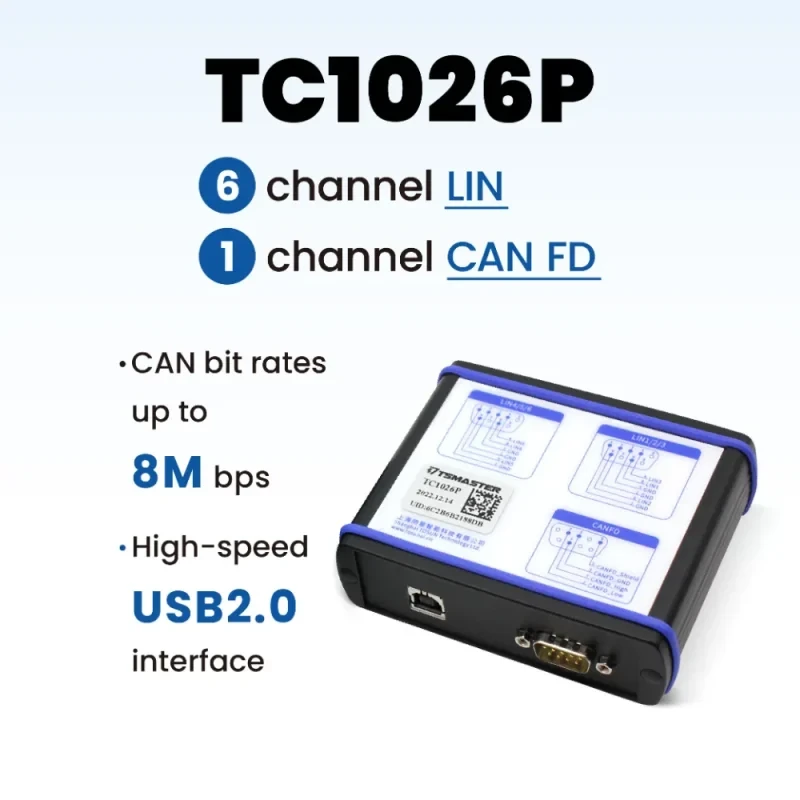

TC1026P – 1路CAN/CAN FD,6路LIN转USB接口

TC1026P是同星智能推出的一款多通道LIN和CAN/CAN FD总线接口设备,CAN FD总线速率最高支持8Mbps,LIN总线支持速率0~20Kbps,产品采用USB2.0接口与PC连接,Windows、Linux系统免驱设计使得设备具备系统兼容性。

¥13,560

SKU TC1026P 分类 , 标签 品牌:

TC1026P – 1路CAN/CAN FD,6路LIN转USB接口

:产品概述

配合功能强大的TSMaster软件,支持加载DBC和ARXML数据库文件,可以很方便地监控、分析、仿真CAN总线数据,也可以支持UDS诊断、ECU刷写、CCP/XCP标定等功能。
可用于Windows和Linux的二次开发API,可支持各类开发环境,如C++、C#、LabView、Python等,方便集成到各种测试系统中,高效易用。

典型应用

  • 整车多通道CAN FD/CAN/LIN总线数据采集
  • 域控制器测试
  • 各种自动化测试系统

产品特性

  • μs(微秒)级硬件报文时间戳,满足高阶需求
  • USB2.0接口,Windows、Linux系统免驱设计,具备系统兼容性
  • CAN通道DC2500V隔离
  • 汽车级设计,支持LDF、DBC文件、A2L文件、BLF文件、ASC文件、ARXML文件
  • 支持BLF格式数据记录和离线/在线回放
  • 可支持UDS诊断及CCP、XCP标定
  • 支持基于UDS的Flash Bootloader

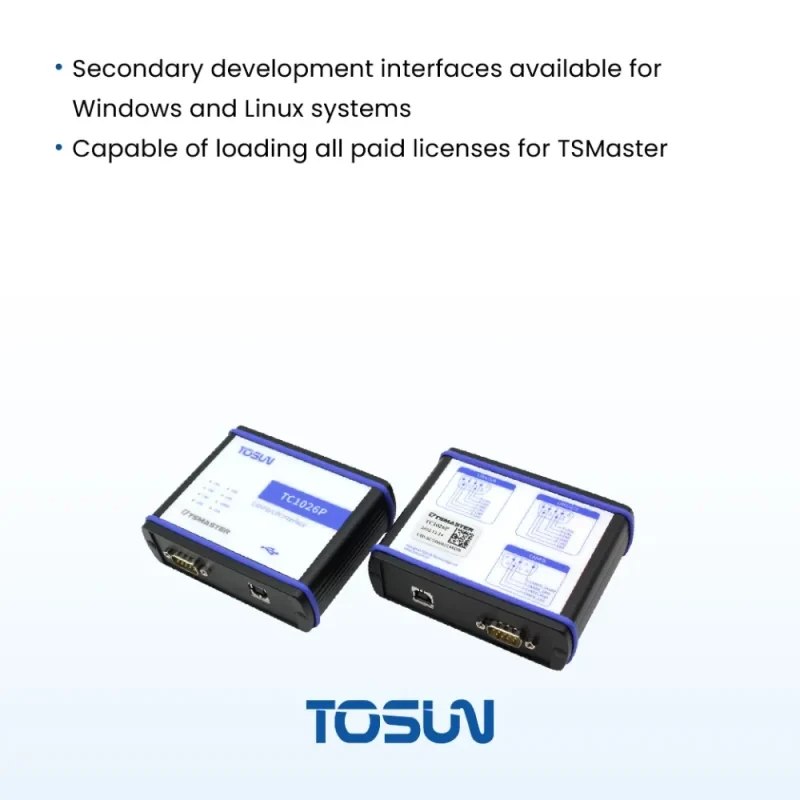

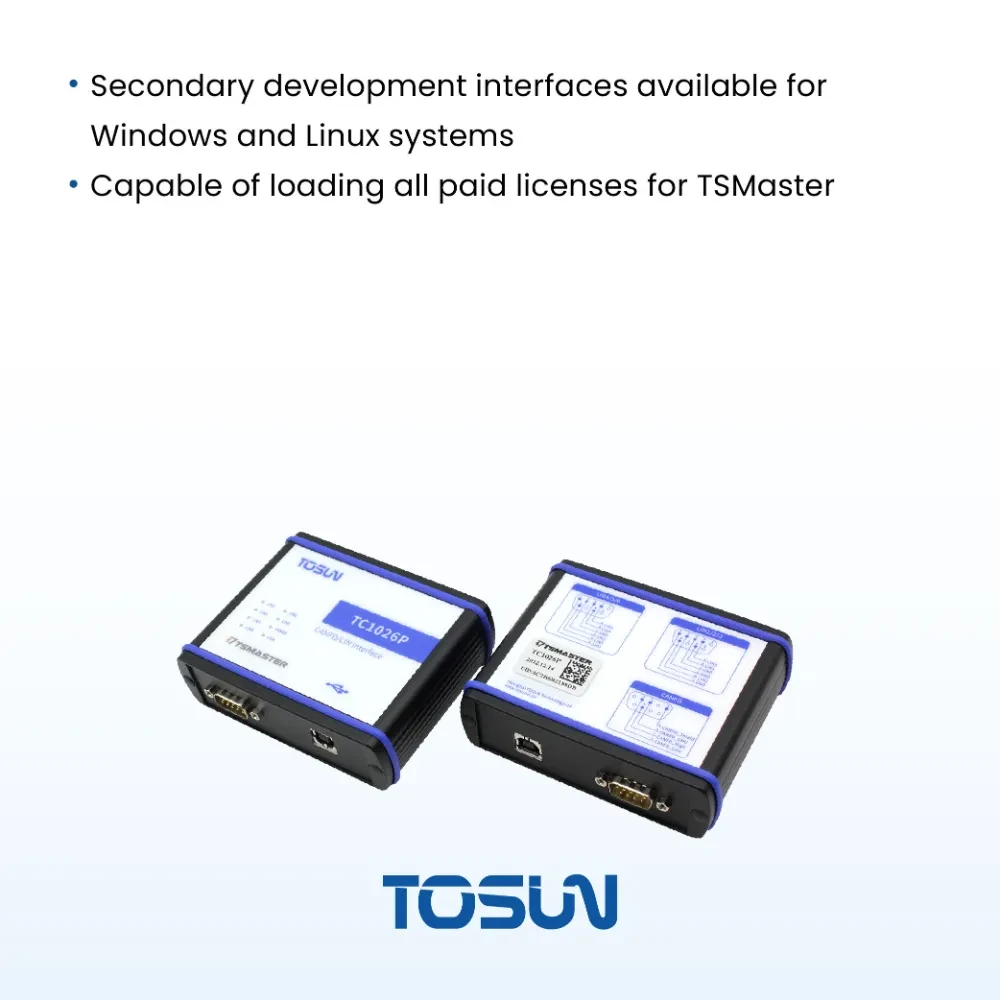

  • 支持Windows、Linux系统二次开发接口
  • CAN内置120欧终端电阻可软件配置
  • USB供电,工作电压5.10~5.12V(典型5.11V)
  • LIN主、从节点可软件配置
  • LIN通道支持外部供电(VBAT 5~24V)
  • 可支持基于LIN总线UDS诊断
  • 支持信息安全测试
  • 可加载TSMaster所有收费License

规格参数

通道数

1*CAN FD / 6*LIN

PC 接口

高速USB2.0接口

CAN/LIN 端接口

DB9

驱动

Windows、Linux系统免驱设计,具备系统兼容性

缓存

硬件缓存,每个通道发送缓冲支持到1000帧CAN/CAN FD

CAN

支持CAN2.0A、B协议,符合ISO11898-1规范,波特率125Kbps—1Mbps

CAN FD

支持ISO和非ISO标准的CAN FD,波特率125Kbps—8Mbps

LIN

支持LIN1.3和2.0,波特率0—20Kbps

调度表

支持LDF文件并运行调度表,也可以自己配置调度表

时间戳精度

1μs,硬件报文时间戳,满足高阶需求

终端电阻

内置120欧终端电阻可软件配置

每秒发送报文

最大20000帧/秒(单通道1Mbps,0字节数据域情况)

每秒接收报文

最大20000帧/秒(单通道1Mbps,0字节数据域情况)

隔离

CAN通道DC2500V隔离,静电等级接触放电±8KV

供电

USB供电,LIN通讯需外部供电

功耗

0.82W(满载典型值,范围0.77~0.87W)

外壳材质

金属

尺寸

约108×91×35mm

重量

约254g(无包装)

工作温度

-40℃ ~ 80℃

工作湿度

10% ~ 90%(无凝露)

工作环境

远离腐蚀性气体

下载

Datasheet

简体中文

Datasheet

English version

使用手册

简体中文

User Manual

English version

配套软件

配套软件

配套软件

常见问题

在强干扰环境中使用 TC1026P,需要额外防护措施吗?

需要。由于该系列产品采用高集成度设计,设备本体不包含浪涌保护电路。在以下应用场景中,建议为每个通道配置外部浪涌保护器。

注意事项

注意!静电放电(ESD)可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。

使用设备前,请仔细查阅产品使用手册内的引脚资讯。在设备运行期间,务必注意正确连接电源线,并避免插拔。

×
×
