从0到1，测试工作从未如此简单!

TTS测试系统

同星的TTS测试系统将连接 I/O 通道所需的所有电路组件集成在一个模块中，可以极大地简化测试台架和HIL测试系统的设置，提高搭建和测试的效率。

TTS系统基于TSMaster 运行，在软件端实现了TTS机箱、配套仪器设备、诊断、标定于一体，在开发车载ECU方面实现了单系统覆盖测试需求。

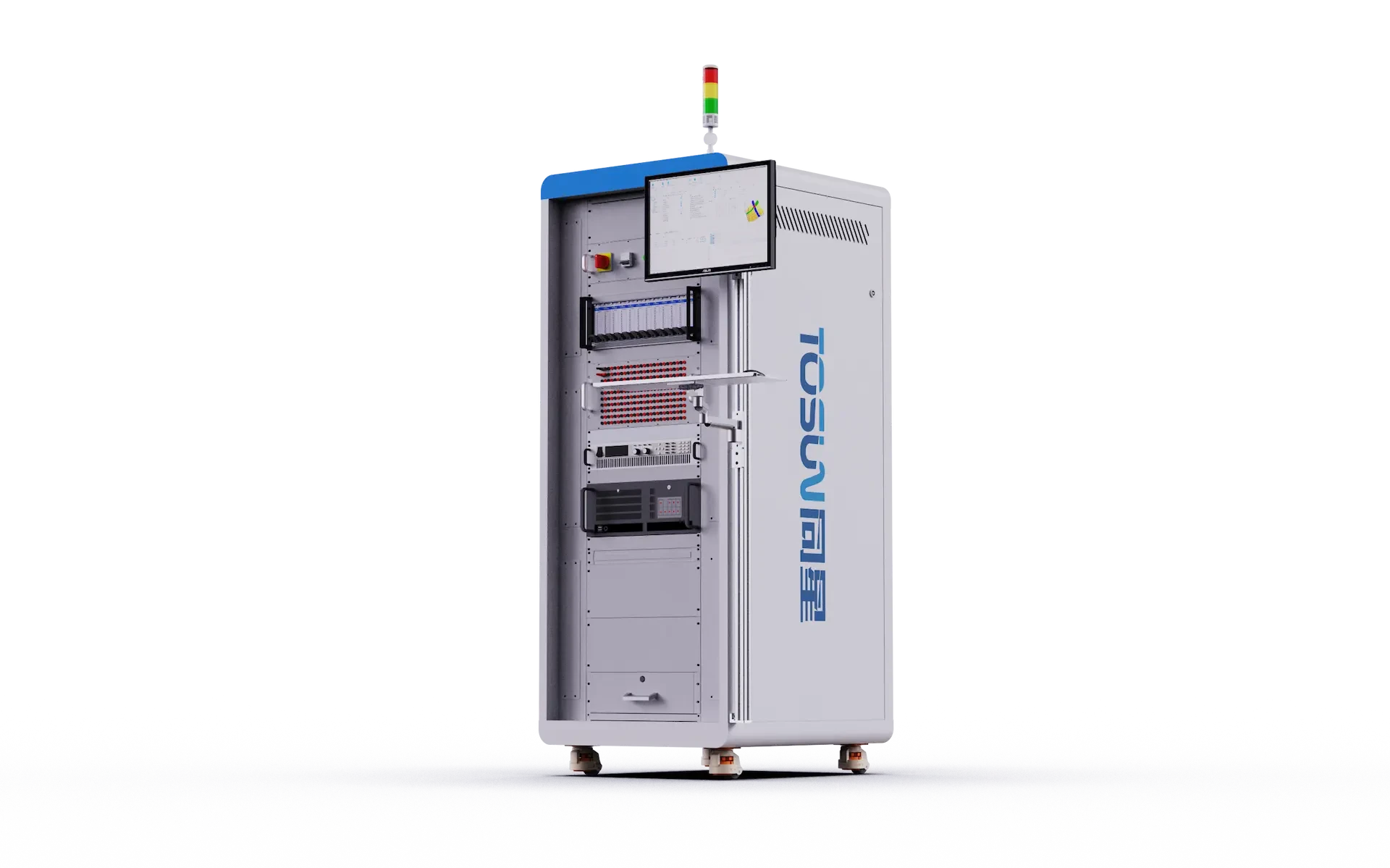

TTS测试系统

优势

  • 所有相关的测试组件都集成到一个设备中：
  • CAN FD / CAN / 车载以太网 / FlexRay / LIN通信板卡
  • 数字量输入输出板卡
  • 模拟量输入输出板卡
  • 继电器，故障注入板卡等
  • 用于模拟传感器的电阻
  • 测试设置的接线工作量最少
  • 适用于汽车应用的电压范围
  • 无缝集成到 TSMaster

应用领域

  • 用于单个ECU 的专用测试系统

  • ECU 和子系统的通用功能测试仪

  • 开发人员工作站的灵活测试硬件

  • 桌面级网络自动化测试系统

快速应对变化，保持测试流程的稳定性与灵活性

高效调用逻辑，
简化测试流程。

TTS 测试系统提供简单的顺序调用逻辑，您只需进行最基本的操作，即可实现复杂的测试场景。通过自动化测试用例，简化测试流程，提升测试效率。

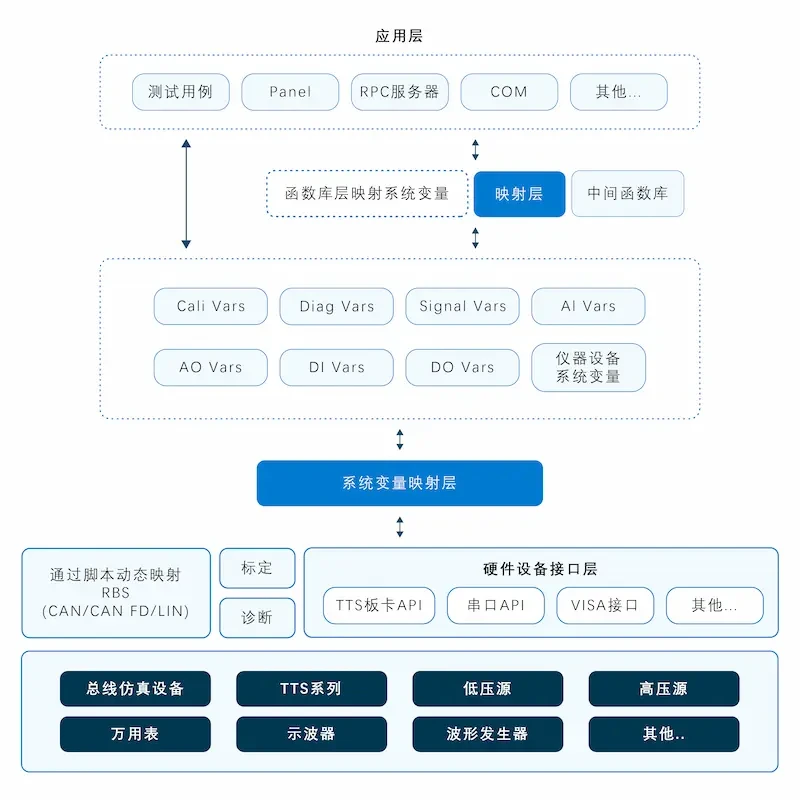

tts TSMaster测试系统框架

TSMaster测试系统框架

TTS的系统性解决方案是通过TSMaster的测试系统架构来实现的。在其中，TTS通过映射层，把TTS提供的AI，AO，DI，DO等资源映射为系统变量，跟标定模块，诊断模块，RBS模块一起，作为TSMaster测试系统架构的一部分。

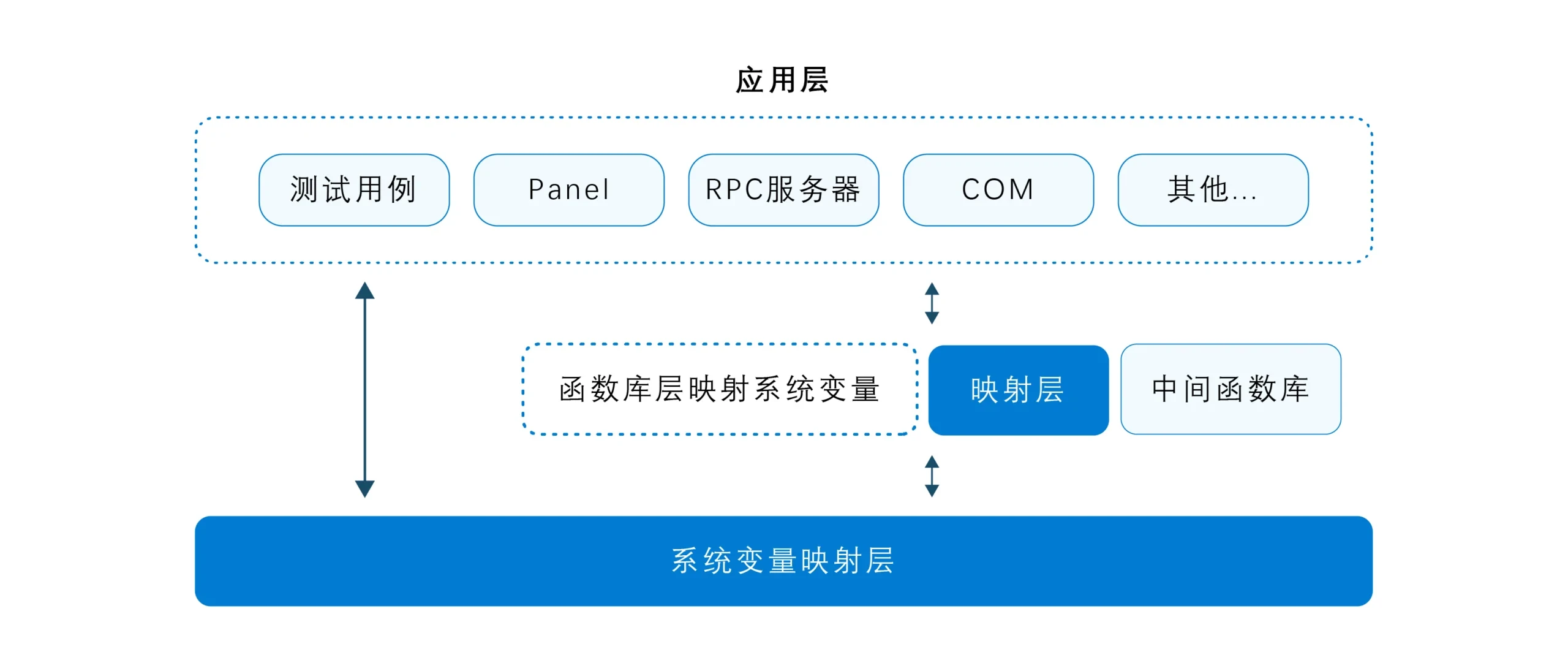

tts 应用层视角

应用层视角

  1. 测试逻辑解耦合，不跟数据库绑定，不跟具体仪器设备和板卡绑定。系统变量层以及变量层之上的逻辑层是脱离于实物的逻辑层。因此，在开发调试完成过后上层应用层不用做变动。
    当下层发生如下变动，对应做如下调整：
    1. ECU对应数据库升级，则重新载入数据库，并调整信号映射模块。
    2. A2L发生变化，则重新加载A2L文件。如果信号名称发生改变，则调整映射名称。
    3. 机箱硬件或者接线形式发生变化，加载对应的映射配置即可。

    调整完成后，上层逻辑层不做任何变动。

  2. 内部资源高可访问性，扩展性。通过映射层，把所有的硬件设备，软件资源等映射为系统变量。基于系统变量，内部测试系统，Panel等模块可访问内部资源，本机（非本机）外部进程也能通过RPC和COM访问内部资源。
  3. 往上层提供最简单的调用逻辑，测试用例大部分场景采用顺序调用逻辑即可实现。
tts 加载映射表
tts

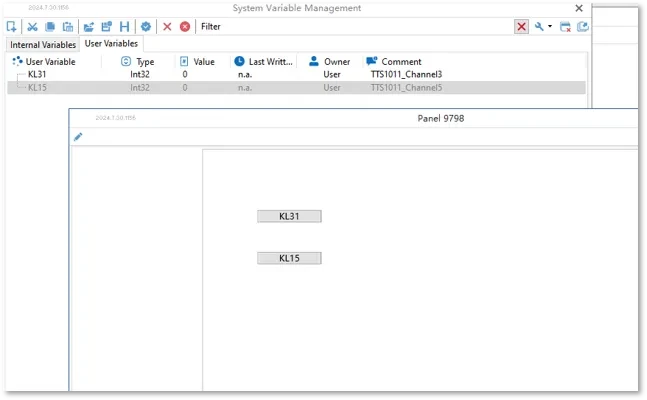

Panel关联TTS资源

基于系统变量，快速搭建Panel，零代码实现对TTS硬件接口的手动控制。
tts 5 scaled TTS

TTS产品系列

TTS 系列为汽车电子系统设计的通用测试板卡，可用于 HIL（硬体在环）测试等场景，提供模组化、可快速配置扩展的测试系统。产品涵盖两大类：

支持EtherCAT 实时通信协议

8000 系列板卡

  • TTS8011

    ECU 数字输入 / 输出测试与验证

  • TTS8015

    模拟IO模块、0–60V电压范围、EtherCAT 通信

  • TTS8016

    模拟信号输出

  • TTS8036

    可编程电阻

通用测试板卡

9000 系列板卡

  • TTS9011

    数字信号采集 / 输出

  • TTS9015

    模拟信号采集 / 输出

  • TTS9021

    故障注入

  • TTS9036

    程控电阻

总线通讯分析板卡

1000 系列板卡

  • TTS1018

    12 路 CAN FD

  • TTS1026P

    1 路 CAN FD + 6 路 LIN

  • TTS1034

    2 路 CAN FD + 2 路 FlexRay

  • TTS1016 Pro

    4 路 CAN FD + 2 路 LIN

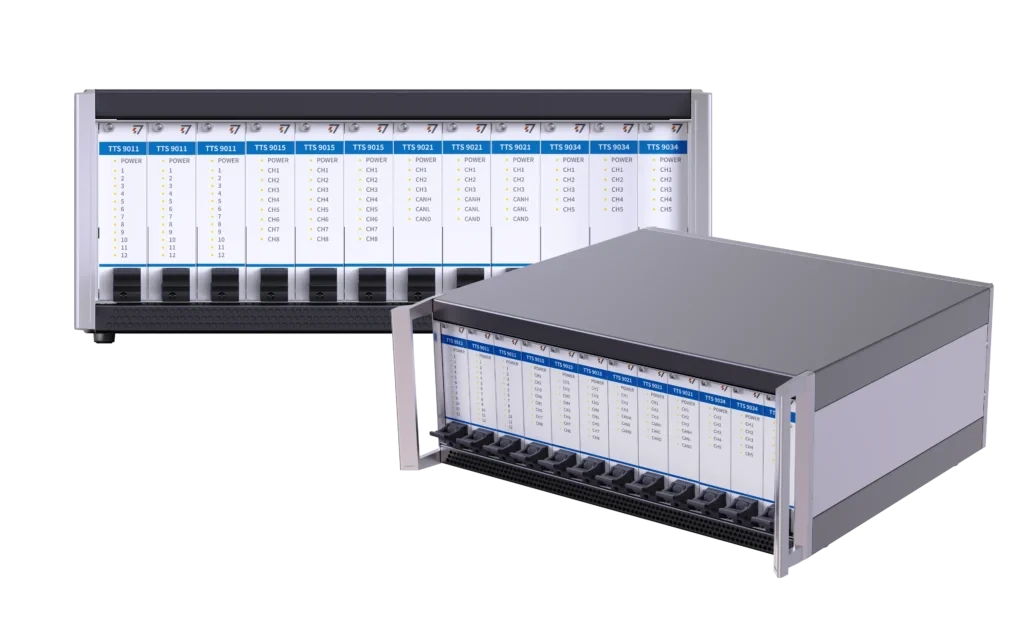

TTS0001 - 12 个插槽的机箱

TTS0001 是板卡滑轨插槽/机箱，用于搭载同星 TTS9000 系 3U 高度的板卡设备，最大可支持 12 张板卡同时使用。

  • 机箱硬件模组+TSMaster或TStest软件
  • 用户可以组装用于ECU, 车辆网络, 航空电子和工业控制系统功能测试的系统
TTS测试系统 系列產品
12 通道数字量输入输出板卡，CAN 通讯

TTS9011

TTS9011 是数字输入输出板卡，一共 12 个通道，所有通道均可独立工作于输出高低电平、采集高低电平、输出 PWM、采集 PWM。

产品信息
8 通道模拟量输入输出板卡，CAN 通讯

TTS9015

TTS9015 是模拟量输出/采集板卡，一共 8 个独立的输入输出通道，每个通道都支持电压输出，电压采集，电流输出，电流采集的功能，工作在电压模式时还支持回采输出电压的功能。电压输出支持输出 0-60V 高电压，电压采集支持-60V~-60V 或者 0~+60V 宽电压。

产品信息
3 通道数字量 CAN 总线故障注入板卡，CAN 通讯

TTS9021

TTS9021 是故障注入板卡，可注入 4 种不同的故障类型。如：对电源短路，对地短路，通道间短路，通道间开路。

产品信息
5 通道程控电阻（ 1 Ω步进，1 Ω ~ 4194303 Ω（4M），CAN 通讯）

TTS9036

TTS9036 是电阻板卡，共有 5 个独立通道，每个通道可实现 1~4194303Ω的电阻输出，在分辨率或是量程不满足的情况下也可以通道并联或串联使用。本电阻板卡可以在各种信号系统中使用，可以用来模拟热敏电阻或是电阻型的传感器等功能。

产品信息

板卡类系统使用可能碰到的问题？

A: 在高负荷长期使用下，数字输入的高低电平判断阈值可能会受到影响，我们建议定期检测和校准，以确保采样周期的稳定性和准确性。
A: 数字输出在高低电平的电压值及命令响应时间可能会因长期使用而略有偏差，这也是长期测试需要注意的问题之一。我们的系统设计尽量降低这些偏差的发生。
A: 模拟输入可能会随着长期运行而出现数值偏差，但我们的系统设计旨在最大程度上减少这种情况，并确保采样周期的稳定性。
A: 模拟输出的准确性在长时间使用后，可能会受到影响，特别是在命令响应时间方面。建议定期校准以确保精确度。
A: 在故障注入测试中，干扰通路的电阻系数和响应时间至关重要。 TTS系统设计精确管理这些参数，以确保干扰测试的准确性和可靠性。
A: 通道损坏可能导致测试用例的失败，特别是在通道类型和数量众多的情况下，排查问题会变得更具挑战性。 TTS系统提供工具帮助迅速排查并修复故障。
