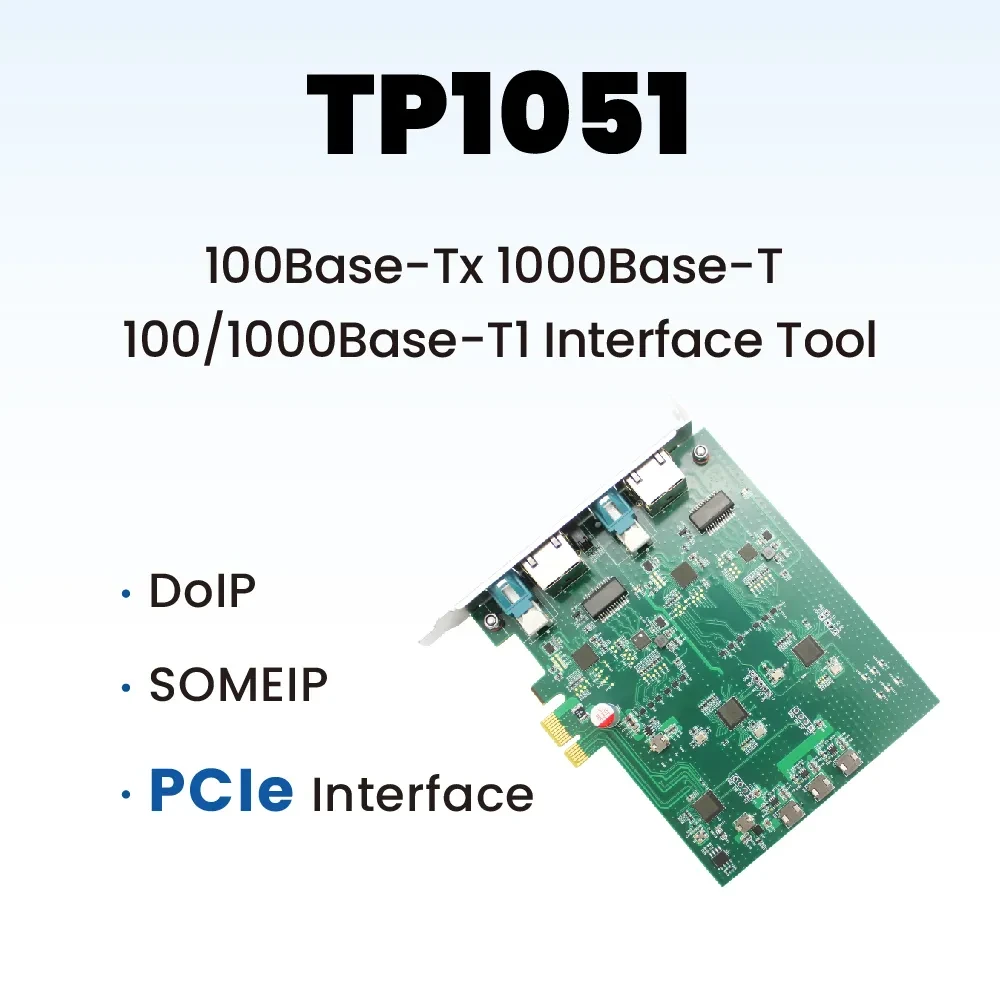

TP1051 – 100/1000Base-Tx/T/T1 Interface Tool

TP1051 – 100/1000Base-Tx/T/T1 Interface Tool

TP1051是一个2路以太网转PCIe接口的工具。用户可以将标准以太网100Base-Tx 1000Base-T或车载以太网100/1000Base-T1中一种模式的数据通过PCIe接口传到PC上，并通过TSMaster软件实现以太网数据的仿真、分析、测试，也可以实现DoIP，SOMEIP等功能。

分类： 标签：

描述

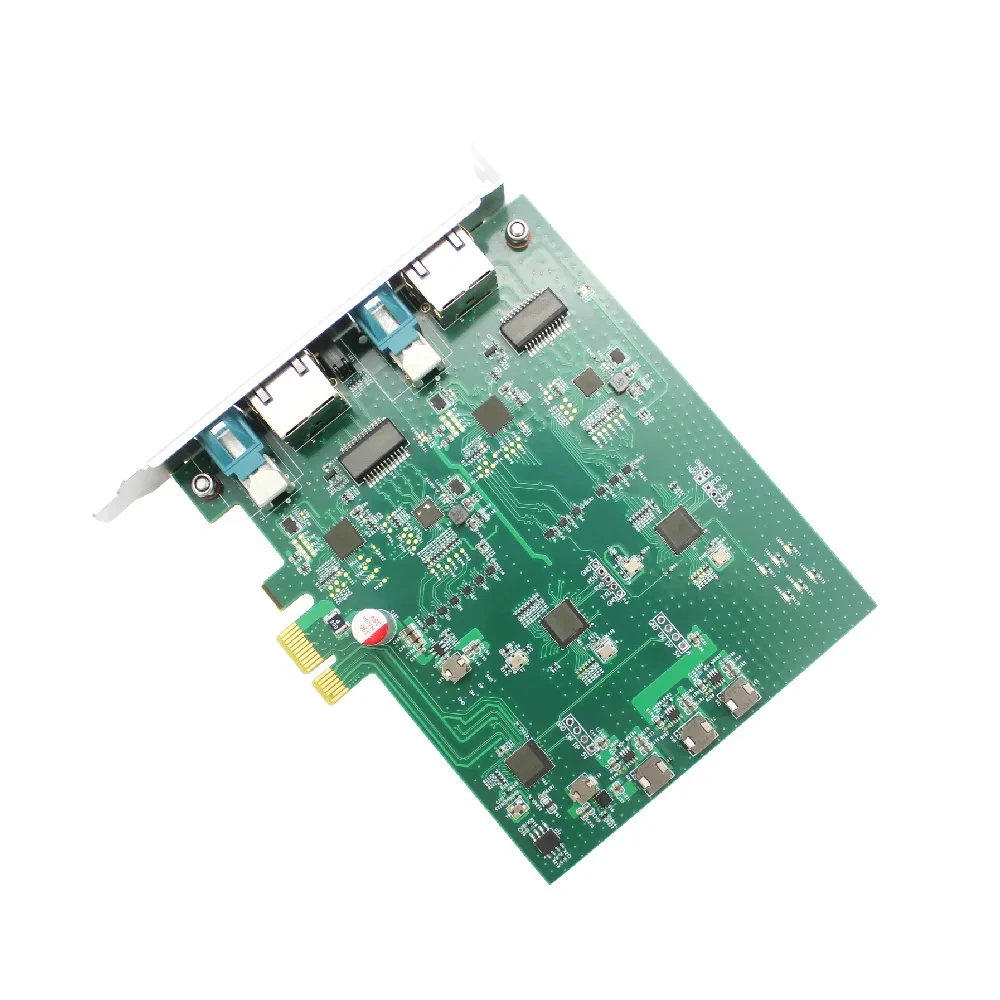

TP1051能使带有PCIe插槽的计算机方便地连接到车载以太网的网络中，体积小巧，可方便嵌入车载工控机、单板机(SBC)、便携式工控主机、工业笔记本中。安装方便，使用简单。

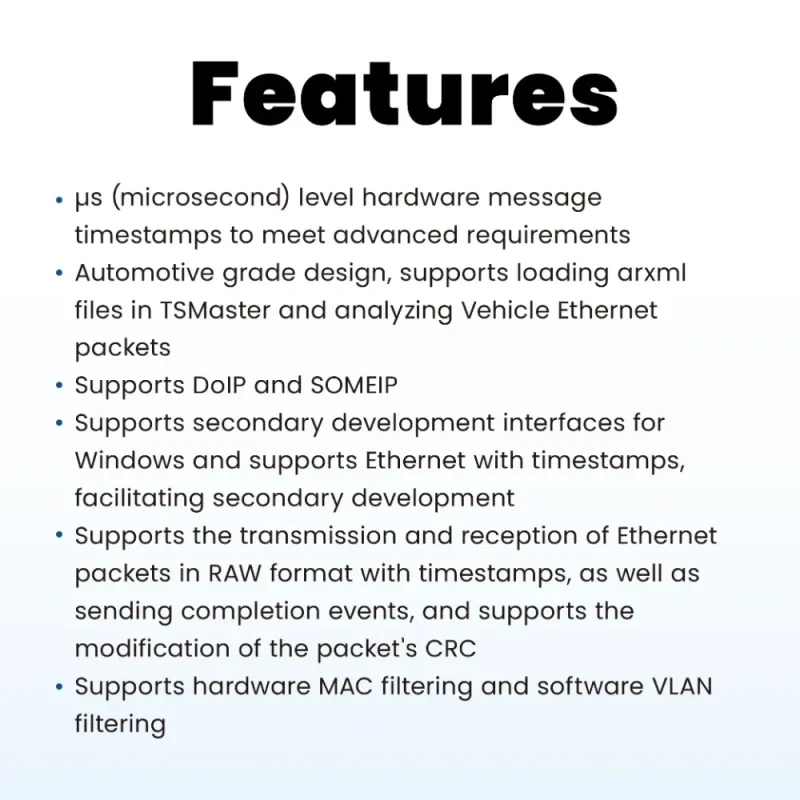

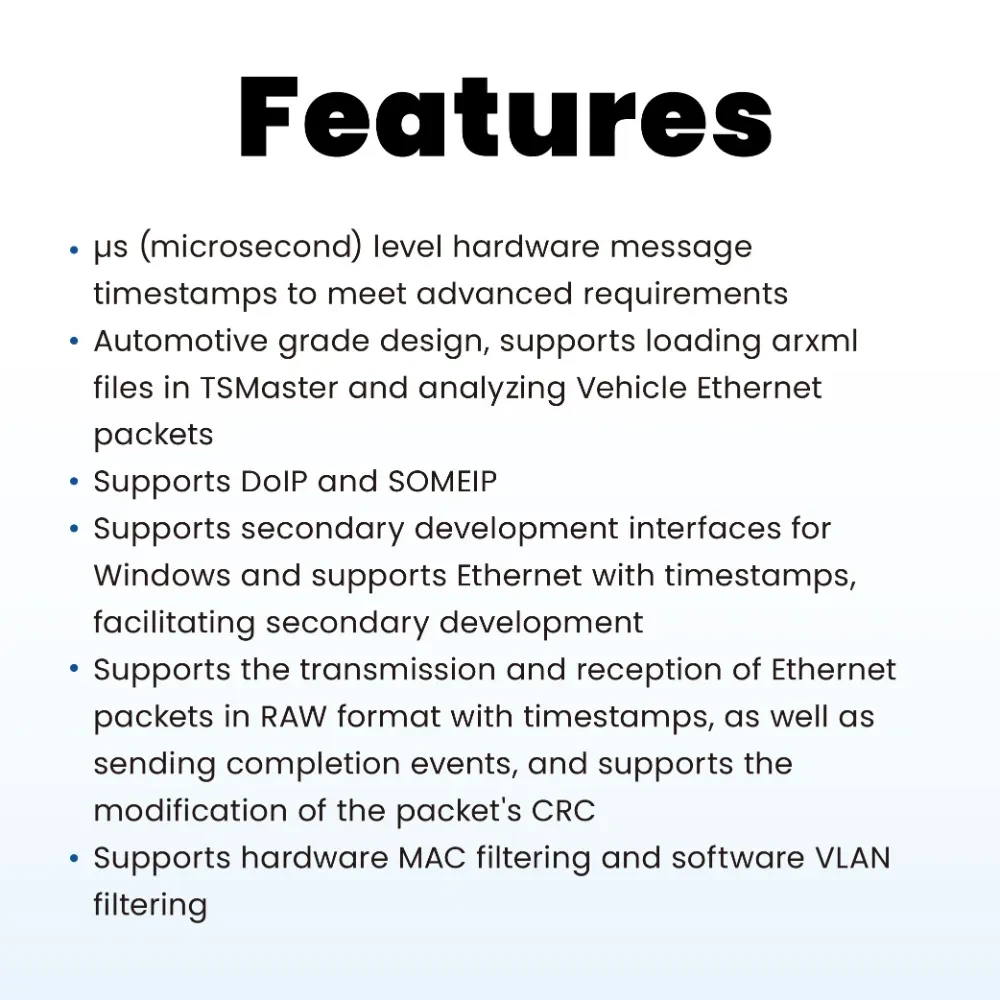

特性:

  • 百μs（微秒）级硬件报文时间戳
  • Windows7/10/11系统免驱设计，win7需安装驱动
  • 2路100Base-Tx 1000Base-T 100/1000Base-T1，可通过软件随时切换选择
  • 车载以太网接口形式：TE MATEnet 或 罗森伯格H-MTD
  • 汽车级设计，在TSMaster中支持加载ARXML文件解析车载以太网报文
  • 支持DoIP
  • 支持SOMEIP
  • 配套Windows二次开发API接口，支持带时间戳的以太网报文RAW格式收、发和发送完成事件，支持修改报文CRC，支持硬件MAC过滤，下位机软件VLAN过滤
  • 提供基于API接口和lwip协议栈的TCPIP示例工程，便于二次开发
  • 回环最大速率约7Mbyte（收发双工）
  • 工作温度范围：-40℃~80℃

典型应用:

  • 车载以太网剩余总线仿真
  • 车载以太网数据监控和解析
  • 车载以太网通信测试
  • 基于DoIP刷写ECU



下载 TP1051-Datasheet 简体中文

下载 TP1051-使用手册 简体中文

下载 TP1051-Datasheet English Version

下载 TP1051-UserManual English Version



想获取更多资讯请联系销售团队

其他信息

通道

标准以太网100Base-Tx 1000Base-T或车载以太网100/1000Base-T1
PC端接口

USB2.0
以太网接口

RJ45+TE MATEnet或罗森博格 H-MTD
驱动

Windows10/11系统免驱设计，win7需安装驱动
时间戳精度

百us（微秒）级硬件报文时间戳
隔离方式

网络变压器/电容隔离
供电

USB供电
工作温度

-40℃~80℃
外壳材料

铝制品
尺寸

110mm*70mm*36mm
