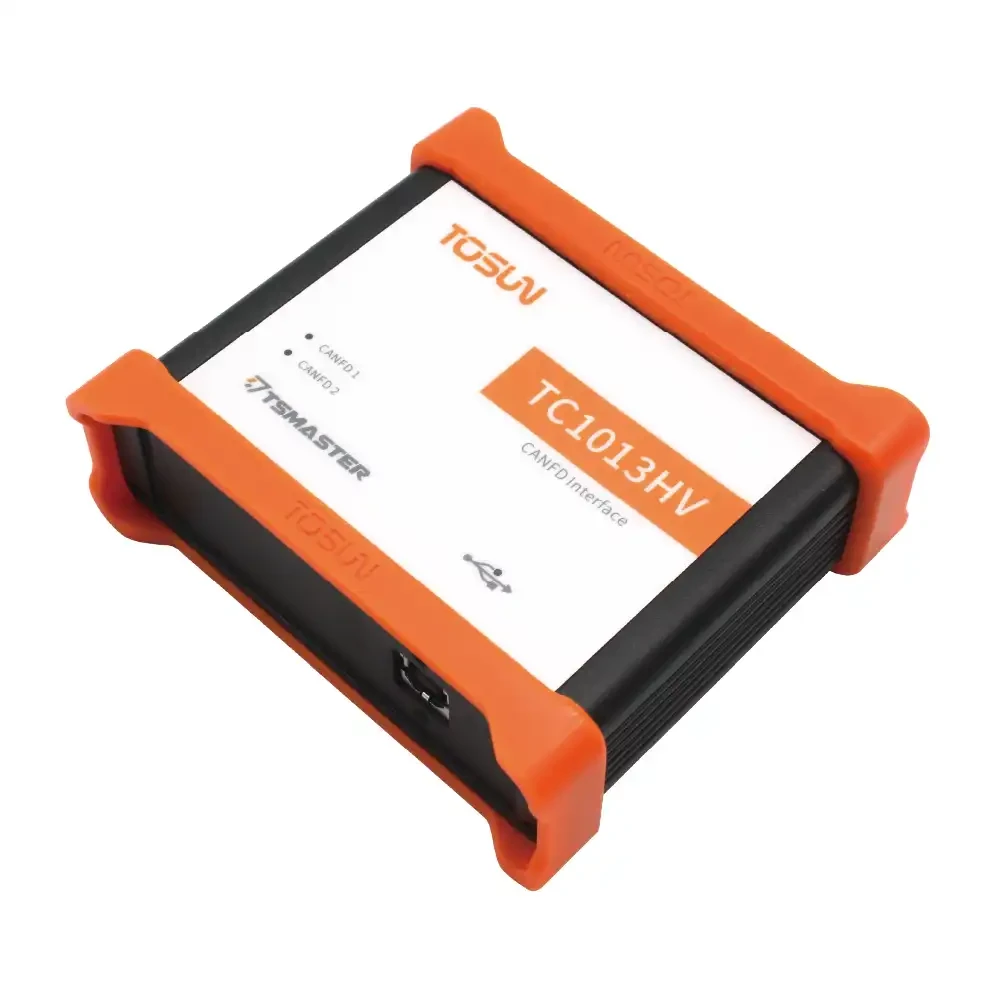

TC1013HV – 2 路 CAN FD 总线接口设备

TC1013HV 是同星智能推出的一款 2 路 CAN FD 总线接口设备,CAN FD 总线速率最高支持 8Mbps,产品采用 USB2.0 接口与 PC 连接,Windows 和 Linux 系统免驱设计使得设备具备极佳的系统兼容性。

¥7,910

SKU TC1013HV 分类 标签 品牌:

TC1013HV – 2 路 CAN FD 总线接口设备

:产品概述

配合功能强大的 TSMaster 软件,支持加载 DBC 和 ARXML 数据库文件,可以很方便地监控、分析、仿真 CAN FD 总线数据,也可以支持 UDS 诊断、ECU 刷写、CCP/XCP 标定等功能。

典型应用

  • 整车级 CAN (FD)网络同步数据采集与分析
  • 智能域控制器(座舱、智驾等)的仿真、测试与诊断
  • 构建高可靠性自动化测试系统与耐久测试台架
  • 车辆诊断、ECU 标定与软件刷写



产品特性

  • µs 级硬件报文时间戳,为高阶仿真与诊断提供精准时序基准
  • USB 免驱设计,Windows/Linux 即插即用,具备极佳的系统兼容性
  • CAN 通道 DC4500V 强力隔离,汽车级品质设计,无惧恶劣工况
  • CAN 内置 120 欧终端电阻可软件配置,轻松适应多种网络拓扑
  • 全面支持 DBC、A2L 等主流文件格式,无缝对接 TSMaster 所有收费功能
  • 集成 BLF 数据记录回放、UDS 诊断、CCP/XCP 标定及 Flash Bootloader 核心功能

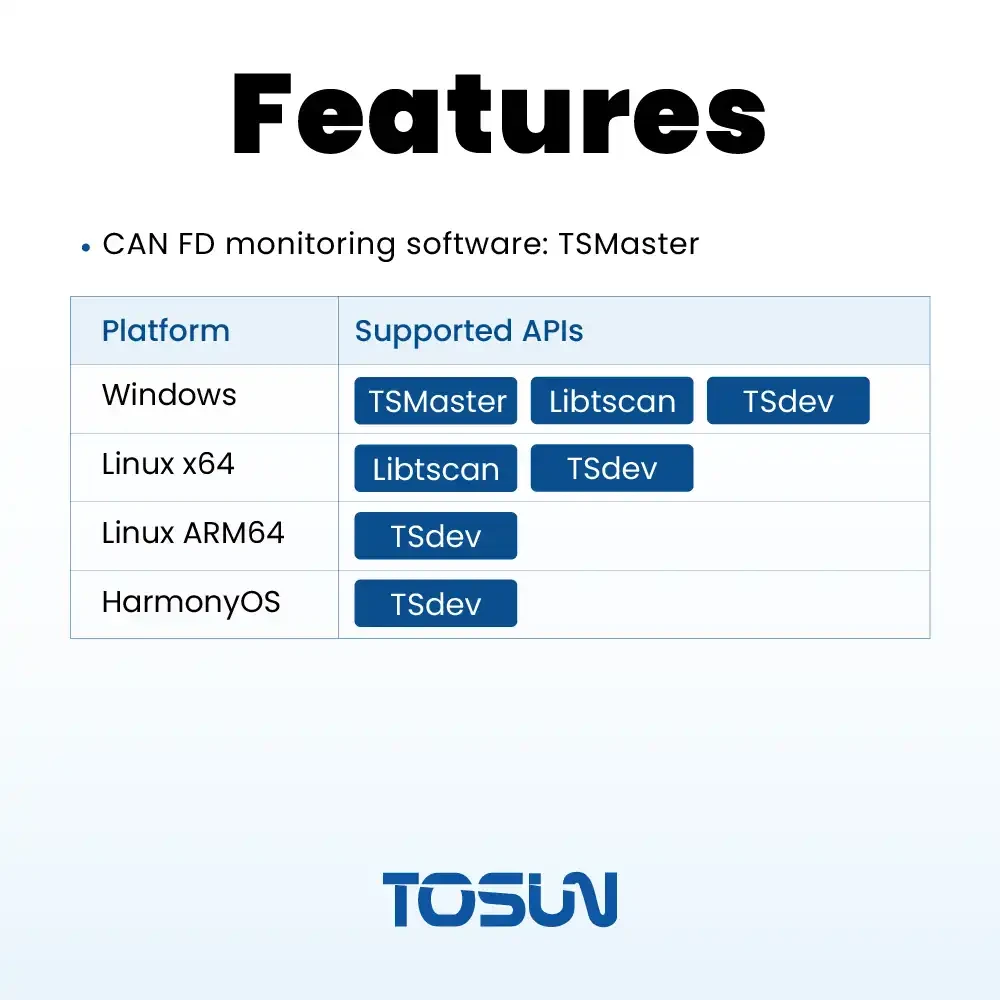

  • 提供跨平台二次开发接口,满足深度定制需求


设备

CAN

电气参数

电源特性参数

参数 测试条件 最小值 典型值 最大值 单位
工作电压 USB 供电 — 5.0 — V
功耗 USB 供电 — 2.5 — W

CAN 接口特性参数

参数 测试条件 最小值 典型值 最大值 单位
终端电阻 使能 — 120 — Ω
不使能 50 — — kΩ
隔离耐压 绝缘电阻测试仪 4500 — — VDC

EMC(电磁兼容性)性能参数

测试项目 标准 测试条件 等级 单位
ESD IEC 61000-4-2 接触放电 ±8 kV
空气放电 ±15 kV
EFT IEC 61000-4-4 群脉冲 ±2 kV

规格参数

PC 接口

USB2.0 接口

时间戳精度

微秒级别高精度时间戳

驱动

跨平台免驱动设计

总线端接口

标准 D-Sub,9Pin

License

可加载 TSMaster 所有付费 License

供电

USB 供电

功耗

2.5W

ESD 防护等级

接触放电等级 8KV,空气放电等级 15KV

外壳材质

塑料

尺寸

113*98*38 mm

重量

162.5 g

工作温度

待测

工作湿度

10% ~ 90%(无凝露)

CAN 连接标准

高速 CAN 连接(符合 ISO 11898-2 规范)

协议支持

全面支持 CAN 及 CAN FD 协议(符合 ISO 11898-1 规范)

CAN 波特率

从 125 Kbps ~ 1 Mbps 可调

CAN 数据长度

最大长度支持 8 字节数据帧

CAN FD 波特率

从 125 Kbps ~8 Mbps 可调

CAN FD 数据长度

最大长度支持 64 字节数据帧,支持 BRS 帧类型

最大报文收发速率

最大发送帧率:20000 帧/秒 / 最大接收帧率:20000 帧/秒 / (单通道 1 Mbps 0 字节远程帧)

终端电阻

每个 CAN 通道自带 120Ω终端电阻

继电器类型

磁保持继电器

下载

Datasheet

简体中文

Datasheet

English version

使用手册

简体中文

User Manual

English version

配套软件

配套软件

配套软件

CE 证书
UL 证书
RoHS 证书

常见问题

注意事项

注意!静电放电(ESD)可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。

使用设备前,请仔细查阅产品使用手册内的引脚资讯。在设备运行期间,务必注意正确连接电源线,并避免插拔。

×
×
