TO1013 – 2路CAN/CAN FD转光纤工具

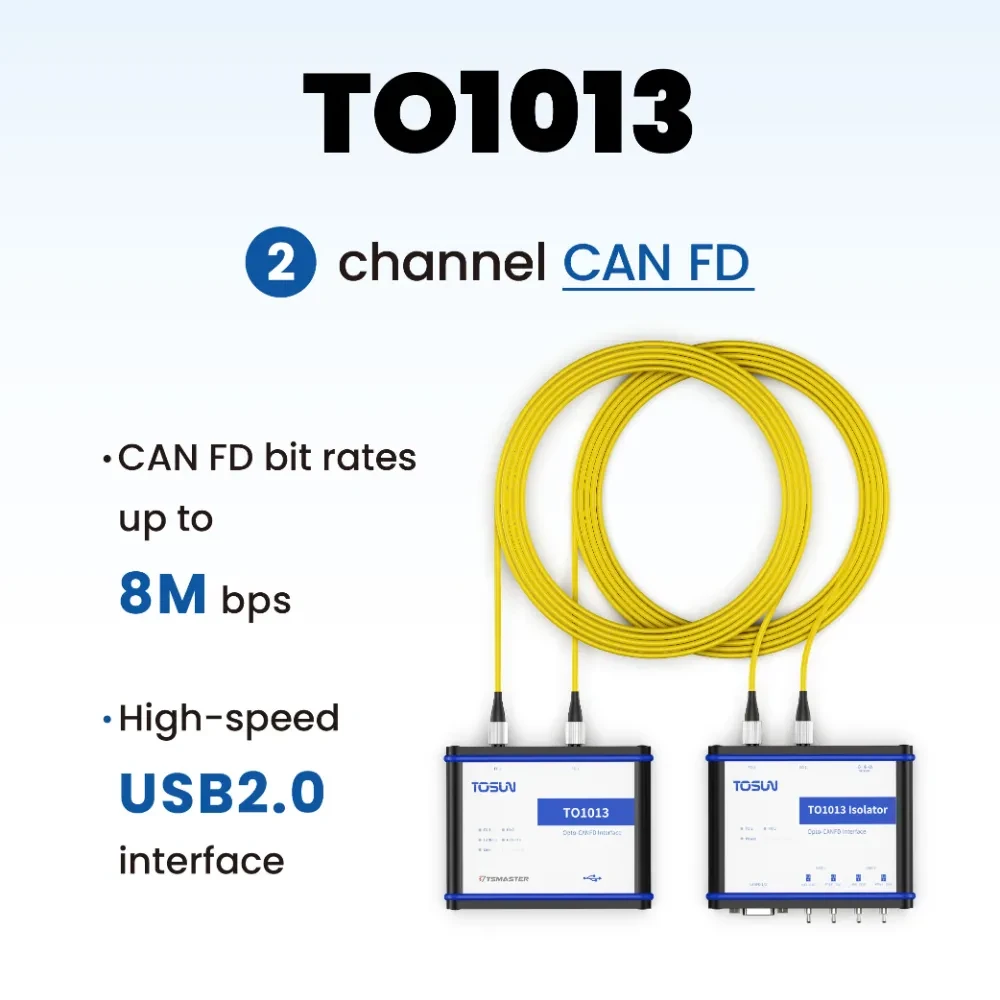

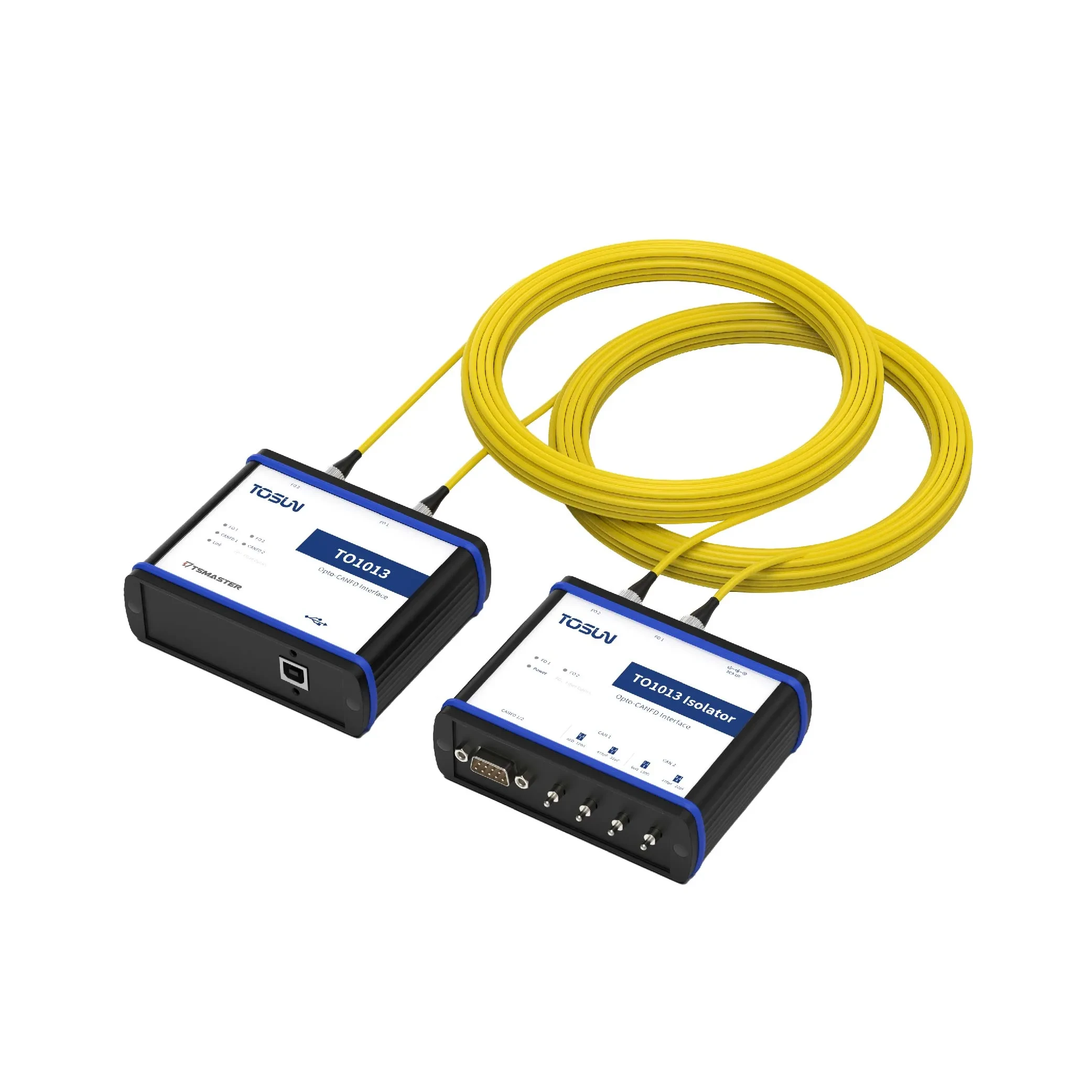

TO1013 是同星智能推出的一款双通道CAN（FD）转光纤工具，CAN FD 总线速率最高支持5Mbps，产品采用光纤作为数据传输的介质，使得传输损耗降低，传输距离大大增加，同时光纤还具备优良的抗EMI和EMC特性，使得设备的抗干扰性能进一步提升。
¥15,370
TO1013 – 2路CAN/CAN FD转光纤工具
：产品概述
TO1013 Isolator 的版本提供在程序，每通道数据的错误检测功能；TO1013 则将每个CAT 光纤收发接收器通过 CAN 转光纤 USB 的操作接口连接到 TSMaster 软件，支持加载DBC、ARXML 等数据库文件，可以很方便地进行监控、分析、仿真 CAN FD/CAN 总线数据。同时提供Windows 和 Linux 两套 API，可供用户进行二次开发，支持 C++、C#、LabView、Python 等，实现高效实时的通讯。

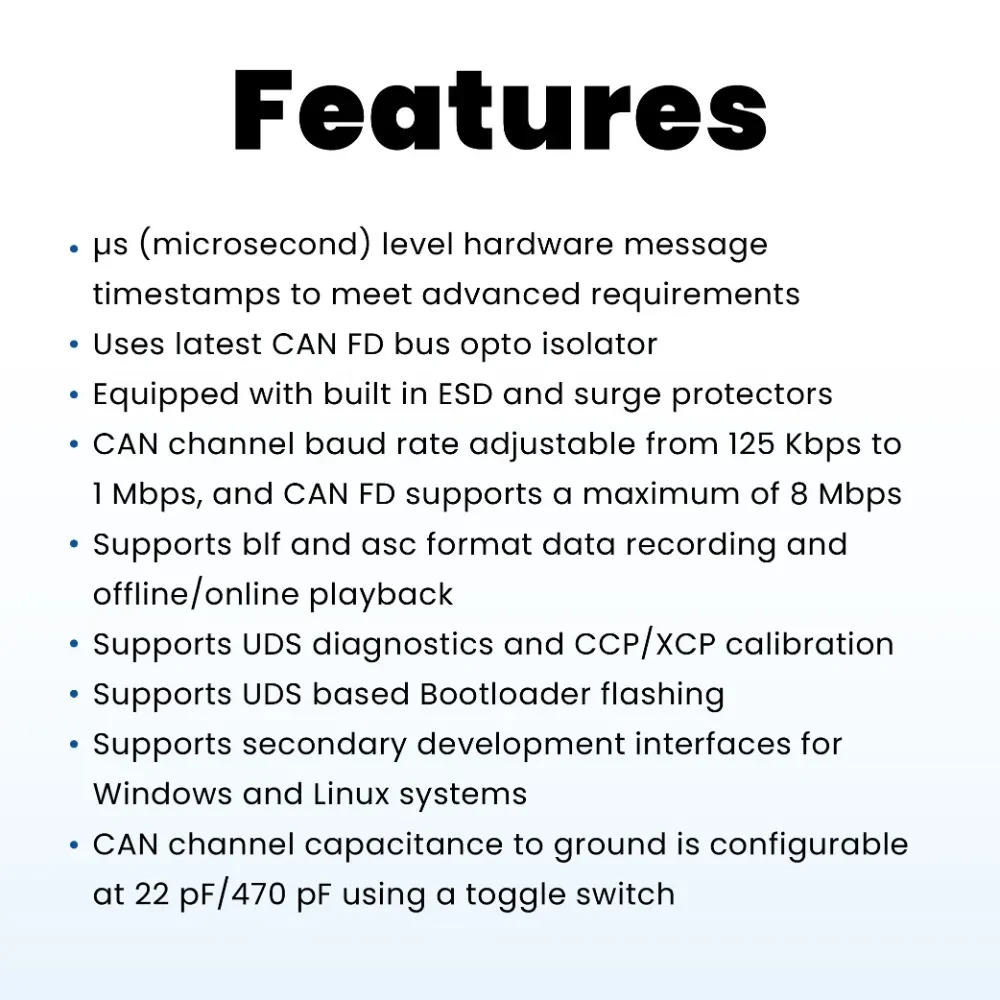

特性：
- μs（微秒）级硬件报文时间戳，满足高阶需求
- 主机端采用USB2.0接口，Windows、Linux系统免驱设计，具备极佳的系统兼容性
- 采用最新的CAN FD总线光电隔离器
- 内置ESD、浪涌保护器
- CAN通道波特率125Kbps-1Mbps可调，CAN FD最大支持5Mbps
- 汽车级设计，支持DBC文件、A2L文件、BLF文件、ASC文件
- 支持BLF、ASC格式数据记录和离线/在线回放
- 可支持UDS诊断及CCP/XCP标定
- 支持基于UDS的Flash Bootloader
- 支持Windows、Linux系统二次开发接口
- 内置60/120欧终端电阻可通过拨动开关配置
- CAN通道对地电容22pF/470pF可通过拨动开关配置
典型应用:
- EMC暗室测试
- 其他电磁环境复杂情况下的CAN总线传输
TO1013 隔离器操作注意事项
- 供电方式

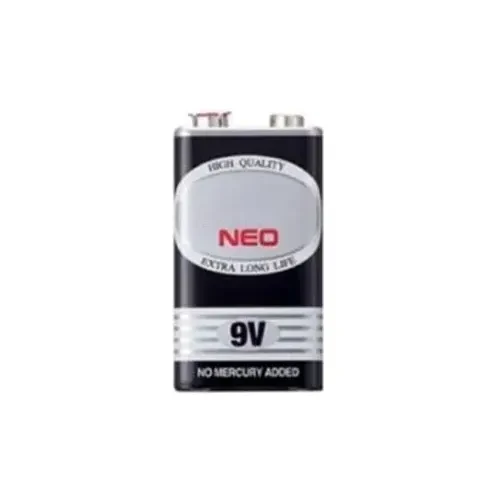

TO1013 隔离器需使用独立电池供电，请自行准备 9V 电池。
- 通道配置
TO1013 的通道设置方式与其他 TC 系列产品一致，可通过 TSMaster 软件进行连接与配置。
TO1013 内置60/120欧终端电阻，可通过拨动开关配置，无需另外外接。 - 安全操作指引
在放电过程中，请勿触摸隔离器，以免产生触电风险。
建议操作人员在实验室内穿着绝缘胶鞋，以降低导电风险，确保操作安全。
技术参数：
| 通道 | 2*CAN FD |
| PC端 | USB2.0接口 |
| CAN端 | DB9接口 |
| 驱动 | Windows、Linux系统免驱设计，具备系统兼容性 |
| 缓存 | 硬件缓存，每个通道发送缓冲支持到1000帧CAN/CAN FD |
| CAN | 支持CAN2.0A、B协议，符合ISO11898-1规范，波特率125Kbps—1Mbps |
| CAN FD | 支持ISO和非ISO标准的CAN FD，波特率125Kbps—5Mbps |
| 时间戳精度 | 1μs，硬件报文时间戳，满足高阶需求 |
| 终端电阻 | 内置60/120欧终端电阻可通过拨动开关配置 |
| 对地电容 | CAN通道对地电容22pF/470pF可通过拨动开关配置 |
| 每秒发送报文* | 最大20000帧/秒 |
| 每秒接收报文* | 最大20000帧/秒 |
| 隔离 | 光电隔离 |
| 供电 | USB供电+DC供电（12V） |
| 功耗 | 2.5W |
| 外壳材质 | 金属 |
| 尺寸 | 约109×97×35mm |
| 重量 | 约429g（无包装）/约1132g（含包装） |
| 工作温度 | -40℃～80℃ |
| 工作湿度 | 10%～90%（无凝露） |
| 工作环境 | 远离腐蚀性气体 |
其他信息
常见问题
注意事项
注意！静电放电（ESD）可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。
使用设备前，请仔细查阅产品使用手册内的引脚资讯。在设备运行期间，务必注意正确连接电源线，并避免插拔。
