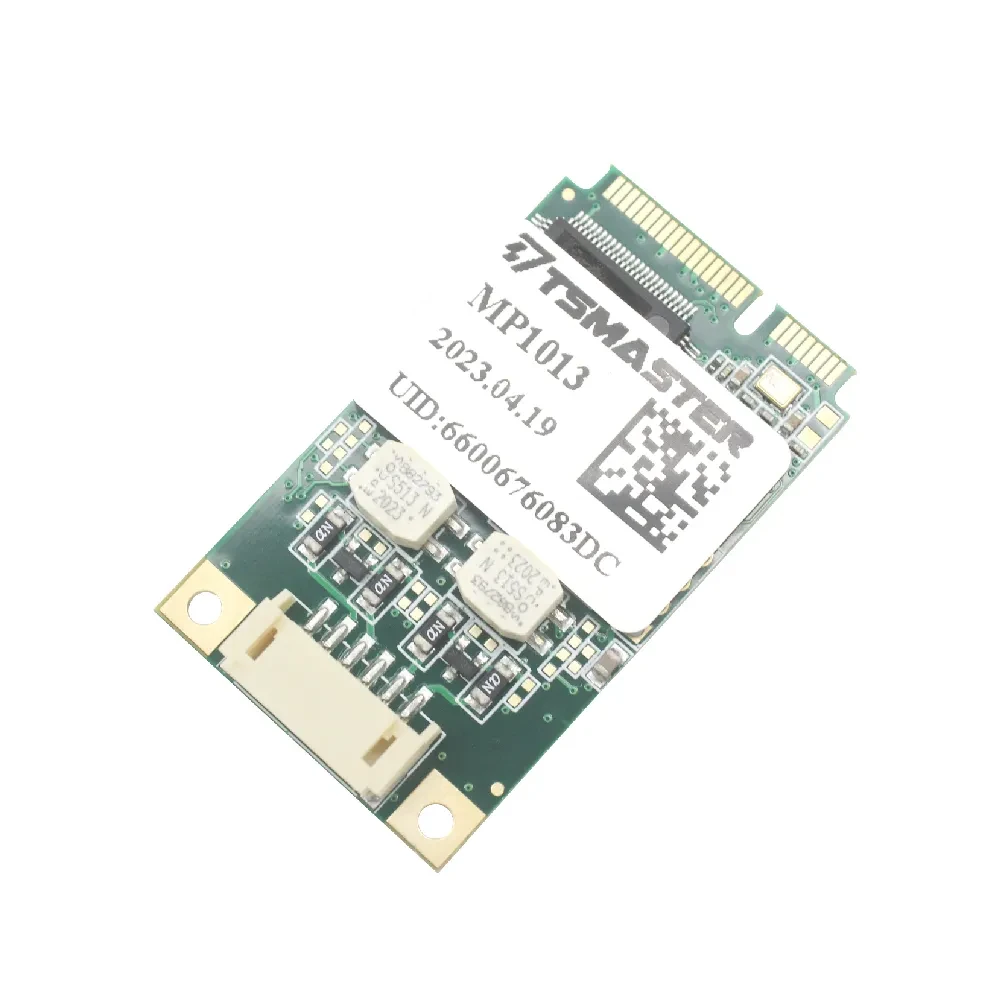

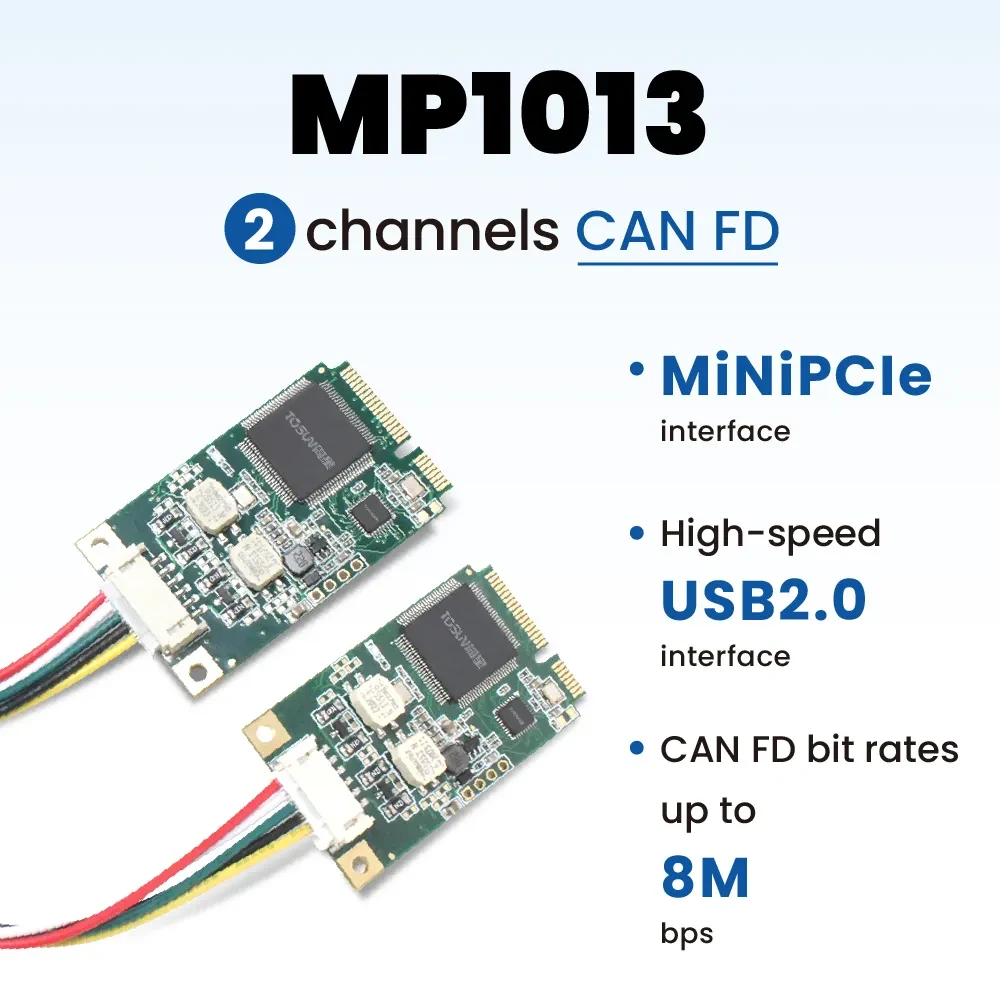

MP1013 – 2路CAN FD转Mini PCI Express(PCIe)
MP1013是同星智能推出的一款双通道CAN FD总线接口设备，CAN FD总线速率最高支持8Mbps，产品采用mini PCIe接口与PC连接，Windows/Linux系统免驱设计使得设备具备系统兼容性。可实时监控多个总线网络，体积小巧，可方便嵌入车载工控机、单板机(SBC)、便携式工控主机、工业笔记本中。安装方便，使用简单。
¥4,520
MP1013 – 2路CAN FD转Mini PCI Express(PCIe)
：产品概述
- 易安装型装配孔设计；
- Mini PCI Express(PCIe)
- 2路CAN FD, CAN
支持TICPSH信息安全测试功能。
支持dbc文件、a2l文件、blf文件、asc文件、arxml文件，满足汽车级CAN总线开发、测试、标定、诊断需求。
支持Windows、Linux系统的二次程序开发API接口使得设备能够方便的集成到其他设备或软件系统中，可支持C++、C#、LabVIEW、Python等开发环境。
可适用于研发人员、测试人员、ECU产线、试验工程师、售后人员使用。

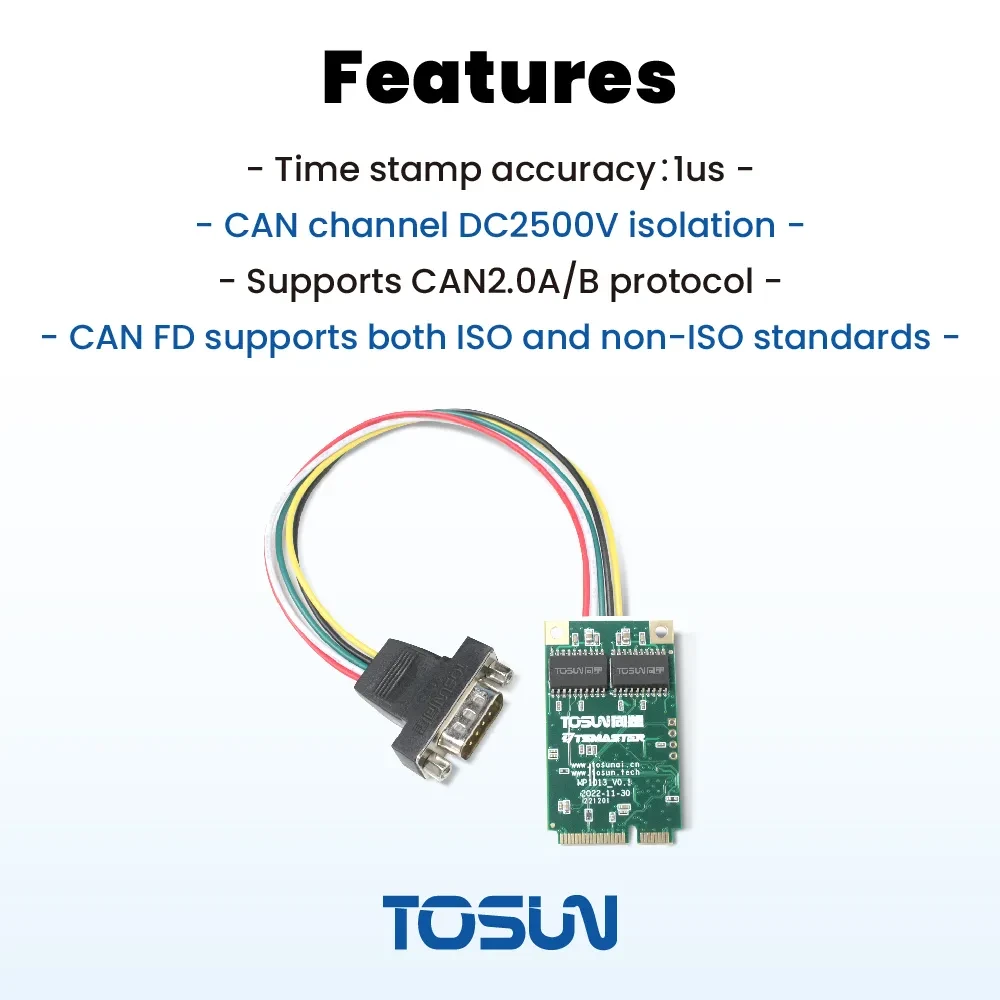

特性：
- us（微秒）级硬件报文时间戳，满足高阶需求。
- 便携式设计，独特设计的安装孔，便于集成到各种设备中或仪表面板上。
- 标准 Mini PCIe 接口（USB2.0 规格），Windows/Linux 系统免驱设计，具备系统兼容性。
- 双通道带隔离 CAN FD 接口，通过接口板提供标准 DB-9 连接器。
- CAN通道DC2500V隔离。
- 汽车级设计，支持dbc文件、a2l文件、blf文件、asc文件、arxml文件。
- 支持BLF和ASC格式数据记录和离线/在线回放。
- 可支持UDS诊断及CCP/XCP标定。
- 支持基于UDS的Flash Bootloader。
- 支持Windows、Linux系统二次开发接口。
- 内置120欧终端电阻可软件配置。
- 可加载TSMaster所有收费license。
典型应用:
- 整车多通道 CAN FD/CAN 总线数据采集
- 域控制器测试
- 各种自动化测试系统
服務:
- PC端软件定制
- 设备通讯接口集成
- BootLoader定制
- CCP/XCP刷写协议定制
- 诊断协议定制
- 功能定制
- 产线集成
其他信息
| PC端 | Mini PCI Express (PCIe) |
|---|---|
| CAN端 | DB9接口 |
| 驱动 | Windows系统免驱设计，具备极佳的系统兼容性，也支持Linux |
| 缓存 | 硬件缓存，每个通道发送缓冲支持到1000帧CAN |
| CAN | 支持CAN2.0A、B协议，符合ISO11898-1规范，波特率125Kbps—1Mbps |
| CAN FD | 支持ISO和非ISO标准的CAN FD，波特率125Kbps—8Mbps |
| 通道数量 | 2 |
| 时间戳 | 1us，硬件报文时间戳，满足高阶需求 |
| 每秒发送报文 | 最大20000帧/秒（单通道1Mbps，0字节数据域） |
| 每秒接收报文 | 最大20000帧/秒（单通道1Mbps，0字节数据域） |
| 隔离 | CAN通道DC2500V隔离，静电等级接触放电±8KV |
| 终端电阻 | 内置120欧终端电阻可软件配置 |
| 供电 | Mini PCIe供电 |
| 尺寸 | 约 51mm*30mm*10mm |
| 重量 | 约 8g（无包装） |
| 工作温度 | -40℃～85℃ |
| 工作湿度 | 10% ～ 90% （无凝露） |
| 工作环境 | 远离腐蚀性气体 |
常见问题
注意事项
注意！静电放电（ESD）可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。
使用设备前，请仔细查阅产品使用手册内的引脚资讯。在设备运行期间，务必注意正确连接电源线，并避免插拔。
