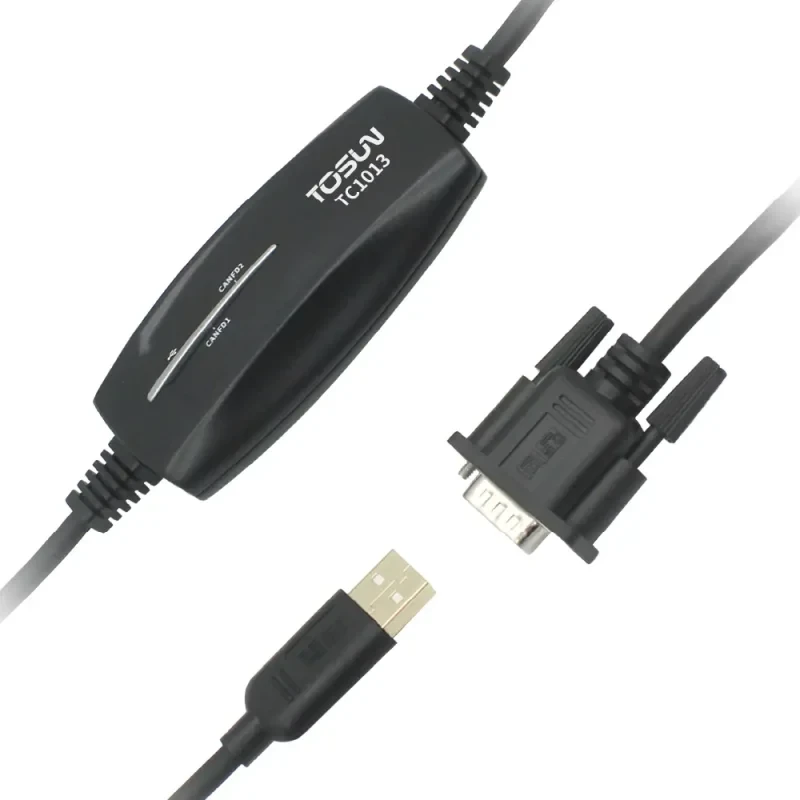

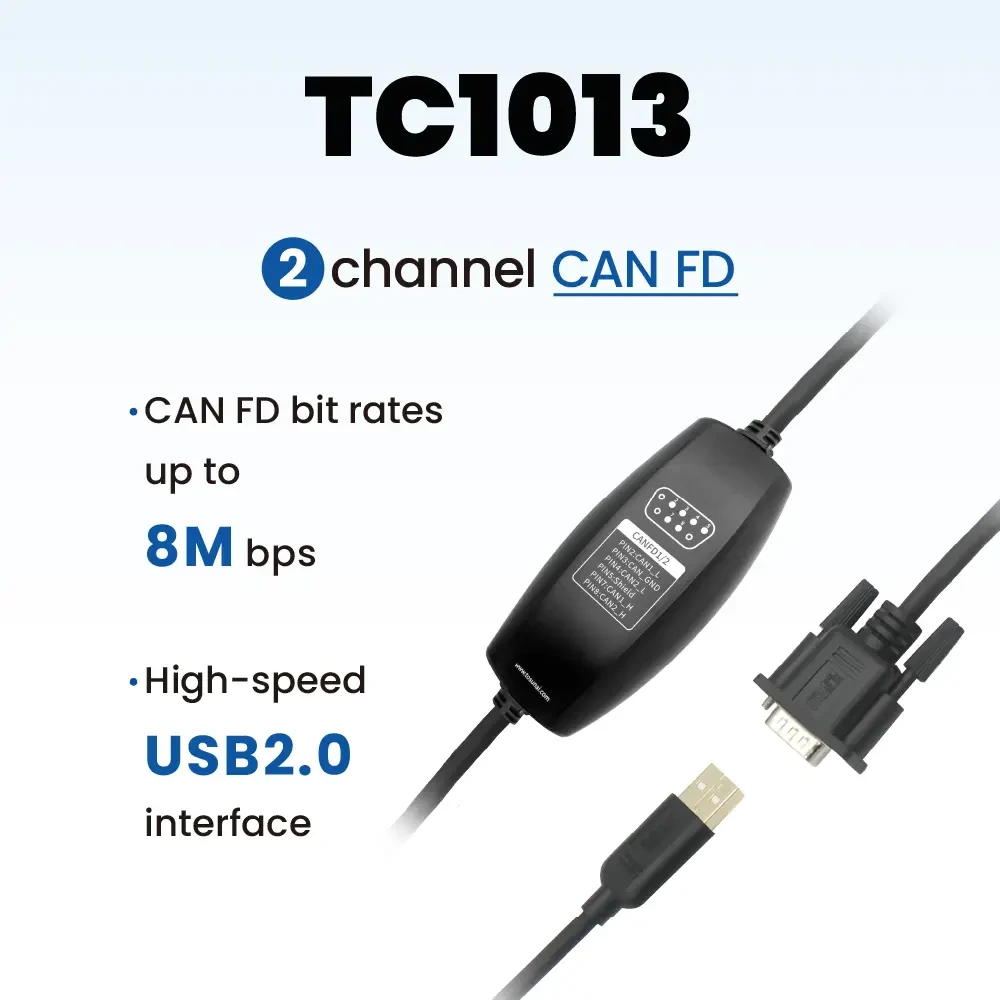

TC1013 – 2路CAN/CAN FD转USB接口
TC1013是同星智能推出的便携式、易安装的2路CAN FD总线转USB接口的设备，最高速率8Mbps，产品采用高速USB2.0接口与PC连接，Windows系统免驱设计使得设备具备系统兼容性。
TC1013 – 2路CAN/CAN FD转USB接口
：产品概述
配合功能强大的TSMaster软件，支持加载DBC和ARXML数据库文件，可以很方便地监控、分析、仿真CAN FD总线数据，也可以支持UDS诊断、ECU刷写、CCP/XCP标定等功能。
可用于Windows和Linux的二次开发API，可支持各类开发环境，如C++、C#、LabView、Python等，方便集成到各种测试系统中，高效易用。
典型应用
- 整车多通道CAN FD/CAN总线数据采集
- 域控制器测试
- 各种自动化测试系统
产品特性
- μs（微秒）级硬件报文时间戳，满足高阶需求
- 便携式设计，独特设计的安装孔，便于集成到各种设备中或仪表面板上
- 高速USB2.0接口，Windows、Linux系统免驱设计，具备系统兼容性
- CAN通道DC2500V隔离
- 汽车级设计，支持DBC文件、A2L文件、BLF文件、ASC文件、ARXML文件
- CAN通道波特率125Kbps—8Mbps可调
- 支持BLF、ASC格式数据记录和离线/在线回放
- 可支持UDS诊断及CCP标定
- 支持基于UDS的Flash Bootloader
- 支持Windows、Linux系统二次开发接口
- 内置120欧终端电阻可软件配置
- 可加载TSMaster所有收费license
技术参数
| 通道 | 2*CAN FD |
| PC端 | 高速USB2.0接口 |
| CAN端 | DB9接口 |
| 驱动 | Windows、Linux系统免驱设计，具备系统兼容性 |
| 缓存 | 硬件缓存，每个通道发送缓冲支持到1000帧CAN/CAN FD |
| CAN | 支持CAN2.0A、B协议，符合ISO11898-1规范，波特率125Kbps—1Mbps |
| CAN FD | 支持ISO和非ISO标准的CAN FD，波特率125Kbps—8Mbps |
| 时间戳精度 | 1μs，硬件报文时间戳，满足高阶需求 |
| 终端电阻 | 内置120欧终端电阻可软件配置 |
| 每秒发送报文* | 最大20000帧/秒 |
| 每秒接收报文* | 最大20000帧/秒 |
| 隔离 | CAN通道DC2500V隔离，静电等级接触放电±4KV，空气放电±8KV |
| 供电 | USB供电 |
| 功耗 | 1.5W |
| 外壳材质 | 塑料 |
| 尺寸 | 约94×48×24mm |
| 重量 | 约108g（无包装） |
| 工作温度 | -40℃~80℃ |
| 工作湿度 | 10%～90%（无凝露） |
| 工作环境 | 远离腐蚀性气体 |
*单通道1Mbps，0字节数据域情况
其他信息
常见问题
注意事项
注意！静电放电（ESD）可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。
使用设备前，请仔细查阅产品使用手册内的引脚资讯。在设备运行期间，务必注意正确连接电源线，并避免插拔。
