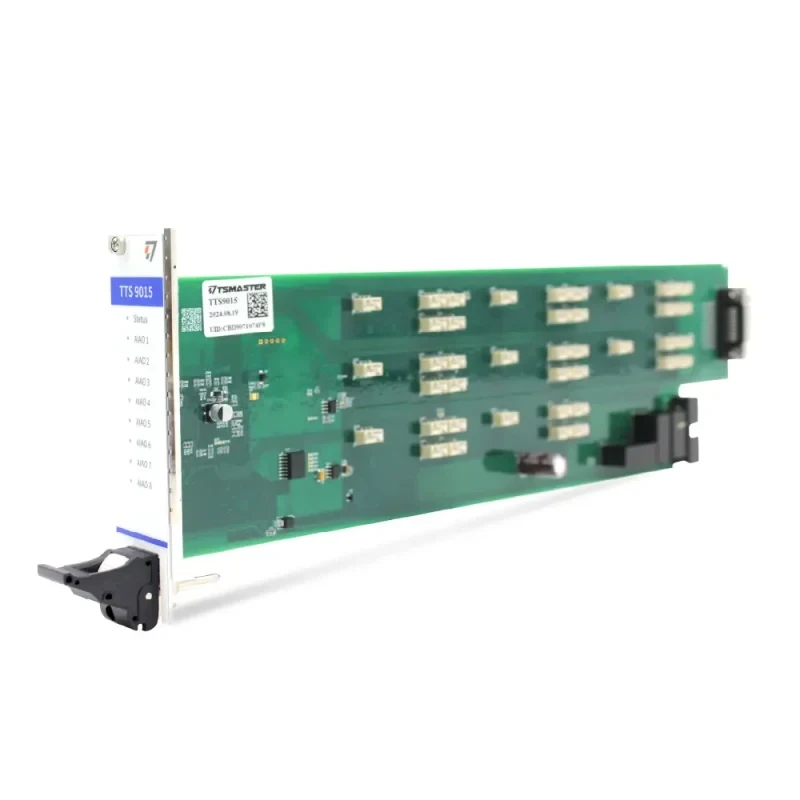

TTS9015 – 8 通道模拟量输入输出板卡,CAN 通讯

TTS9015 AIAO 板卡是一款多功能模拟量采集板卡,设计用于嵌入到TTS 机箱中。该板卡采用CAN 总线通讯,可以轻松地集成到其他设备或软件系统中。该板卡提供了8 个独立的输入输出通道,每个通道都支持电压采集、电压输出、电流采集、电流输出功能,工作在电压输出模式时还支持回采输出的电压功能。

分类: 标签: ,

描述

特性:

  • 所有相关的测试组件都集成到一个设备中:
    CAN FD / CAN / 车载以太网/ FlexRay / LIN 通信板卡
    数字量输入输出板卡
    模拟量输入输出板卡
    继电器,故障注入板卡等
    用于模拟传感器的电阻
  • 测试设置的接线工作量最少
  • 适用于汽车应用的电压范围
  • 无缝集成到TSMaster

典型应用:

  • 用于单个ECU 的专用测试系统
  • ECU 和子系统的通用功能测试仪
  • 开发人员工作站的灵活测试硬件
  • 桌面级网络自动化测试系统



下载 TTS产品系列 – Datasheet 简体中文

下载 TTS产品系列 – 用户手册 简体中文 (Coming Soon)

下载 TTS Product Series – Datasheet English Version (Coming Soon)

下载 TTS Product Series – UserManual English Version (Coming Soon)

其他信息

电源

12V / 6W(空载)

通讯接口

CAN 1 Mbit/s

指示灯

电源指示灯,通道工作指示灯 x 8

电流采集/电流输出/电压采集/电压输出 通道数量

8 通道

电流采集/电流输出 范围

0mA ~ 25mA

电流采集采样速率

250Hz

电流采集汇报频率

1 KHz

电流采集/电流输出 精度

±1 mA

电流输出/电压输出 DAC 分辨率

16 bit

电压采集量程范围

-60V ~ + 60V , 0V ~ + 60V

电压采集采样速率

250KHz

电压采集 ADC 分辨率

20 bit

电压采集/电压输出 精度

± (0.4% + 60mV)

电压采集输入阻抗

300KΩ

电压输出输出范围

0V ~ +60V

电压输出输出电流

单通道最大约30mA,8 通道合计最大约10W
