TTS9011 – 12 通道数字量输入输出板卡,CAN 通讯

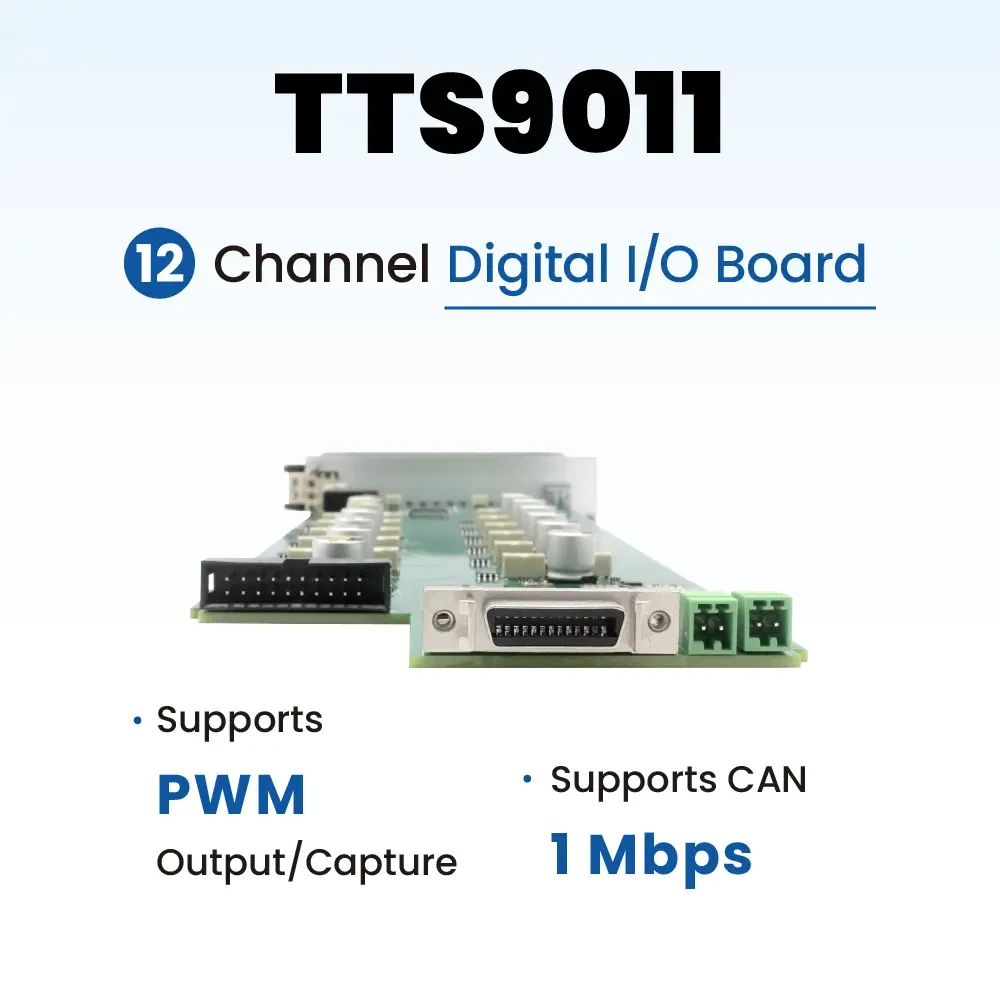

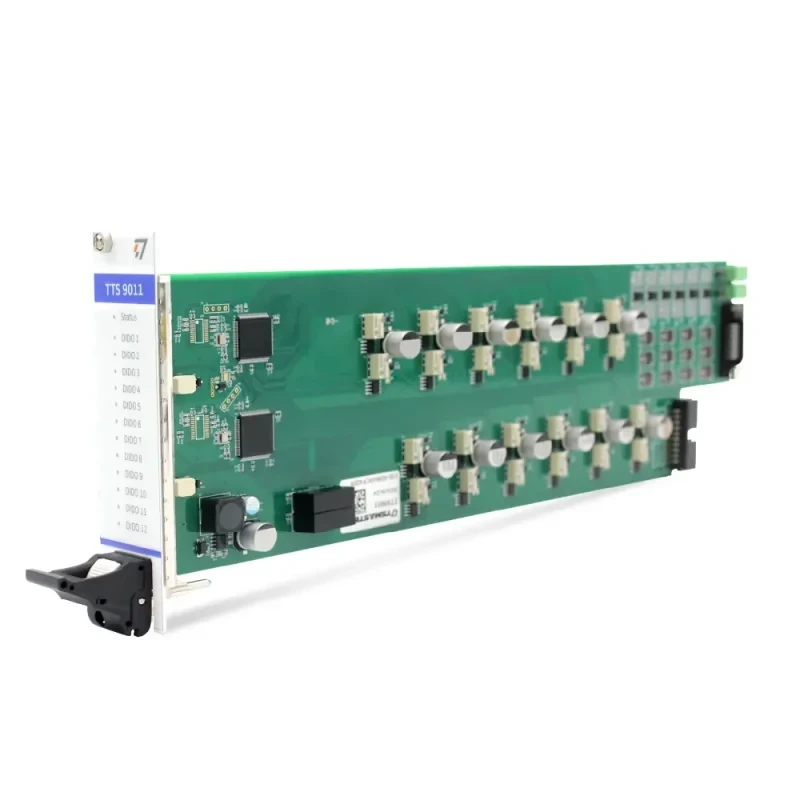

TTS9011 是基于TTS 机箱的12 通道数字输入输出板卡,专用于TTS 机箱集成,每个通道都支持高低电平输出与采集、PWM 输出与采集,工作在输出模式时还支持输出回采功能。该板卡基于CAN 总线报文控制,总线速率为1M bps,支持Window、Linux 系统的二次程序开发,API 接口使得设备能够方便的集成到其他设备或软件系统中。

分类: 标签: ,

描述

特性:

  • 所有相关的测试组件都集成到一个设备中:
    CAN FD / CAN / 车载以太网/ FlexRay / LIN 通信板卡
    数字量输入输出板卡
    模拟量输入输出板卡
    继电器,故障注入板卡等
    用于模拟传感器的电阻
  • 测试设置的接线工作量最少
  • 适用于汽车应用的电压范围
  • 无缝集成到TSMaster

典型应用:

  • 用于单个ECU 的专用测试系统
  • ECU 和子系统的通用功能测试仪
  • 开发人员工作站的灵活测试硬件
  • 桌面级网络自动化测试系统



下载 TTS产品系列 – Datasheet 简体中文

下载 TTS产品系列 – 用户手册 简体中文 (Coming Soon)

下载 TTS Product Series – Datasheet English Version (Coming Soon)

下载 TTS Product Series – UserManual English Version (Coming Soon)

其他信息

通道数

12 通道 (输入/输出共用)

工作电压 / 静态功耗

12V / 2W

工作温度

-20℃ ~ +70℃

工作湿度

10% ~ 90% (无结露)

通讯控制

CAN 1 Mbit/s

安装方式

TTS 机箱导轨

尺寸信息

100 mm x 420 mm

指示灯

12V 电源指示灯,通道工作指示灯 x 12

输入通道数

12 通道

输入电压范围

0 ~ 60V ;输入阈值电压门限 ;0 ~ 60V(全局可调)

输入阻抗

≥ 200KΩ

输入信号类型

电平 / PWM

PWM 测量

频率 : 0.03Hz ~ 250KHz ; 占空比 : 0% ~ 100%

精度

100kHz ~ 200kHz,相对误差 ≤ ±5% ;0.03Hz ~ 100kHz,相对误差≤ ± 2.5%

电平测量

由输入阈值电压门限决定

输出通道数

12 通道(输入输出共用)

输出电压范围

0 ~ 60V(外部供电,可调)

输出电流范围

0mA ~ 1 A

PWM 输出

频率范围 : 0.03Hz ~ 200kHz ;占空比范围 : 0% ~ 100%

推挽输出精度要求

100kHz ~ 200kHz ,相对误差≤ ± 2% ;0.03Hz ~ 100kHz ,相对误差≤ ± 1%

高低电平输出

高电平电压可通过调整外部参考电压改变

输出形式

Push / Pull / Push + Pull(可控)

*注

PWM 输出上升沿下降沿时间为680ns.
