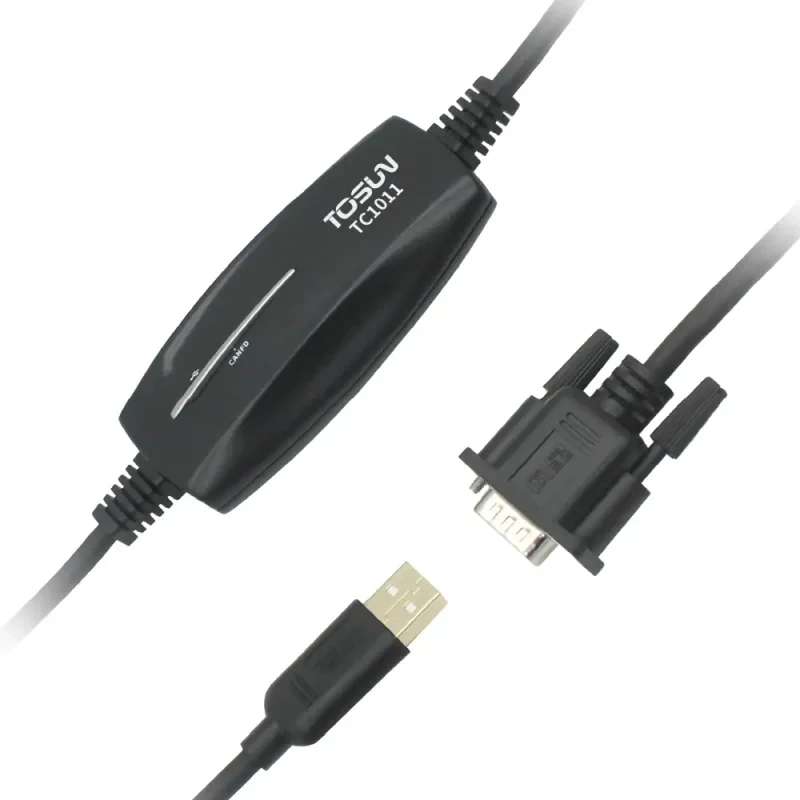

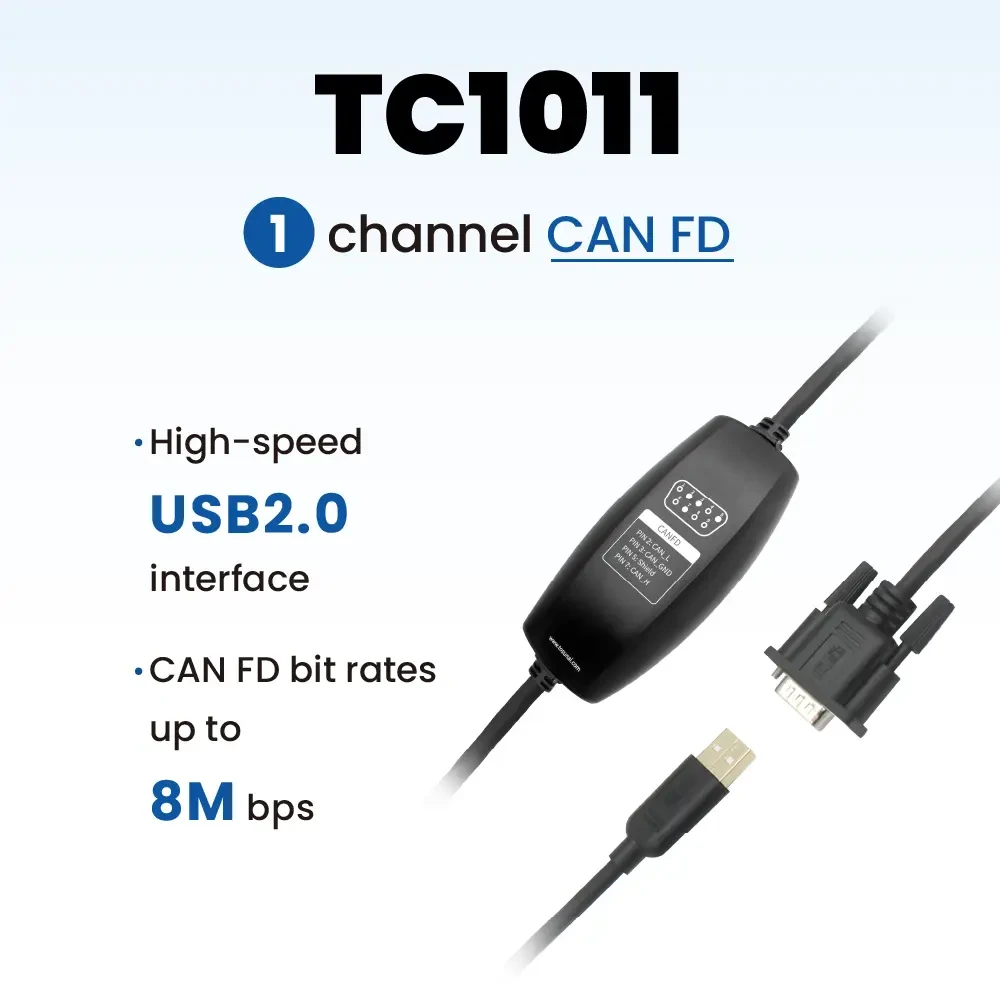

TC1011 – 1路CAN(FD)转USB接口

TC1011是同星智能推出的一款单通道CAN(FD)总线接口设备,CANFD总线速率最高支持8M bps,产品采用高速USB2.0接口与PC连接,Windows系统免驱设计使得设备具备极佳的系统兼容性。

分类: 标签:

描述

  • 易安装型装配孔设计;
  • USB:高速USB2.0接口;
  • 1路CAN FD
  • DB9 Male:
    • PIN 2:CAN_Low
    • PIN 3:CAN_GND
    • PIN 5:CAN_Shield
    • PIN 7:CAN_High



支持TICPSH信息安全测试功能。

支持dbc文件、a2l文件、blf文件、asc文件、arxml文件,满足汽车级CAN总线开发、测试、标定、诊断需求。

支持Windows、Linux系统的二次程序开发API接口使得设备能够方便的集成其他设备或软件系统中。

可适用于研发人员、测试人员、ECU产线、试验工程师、售后人员使用。

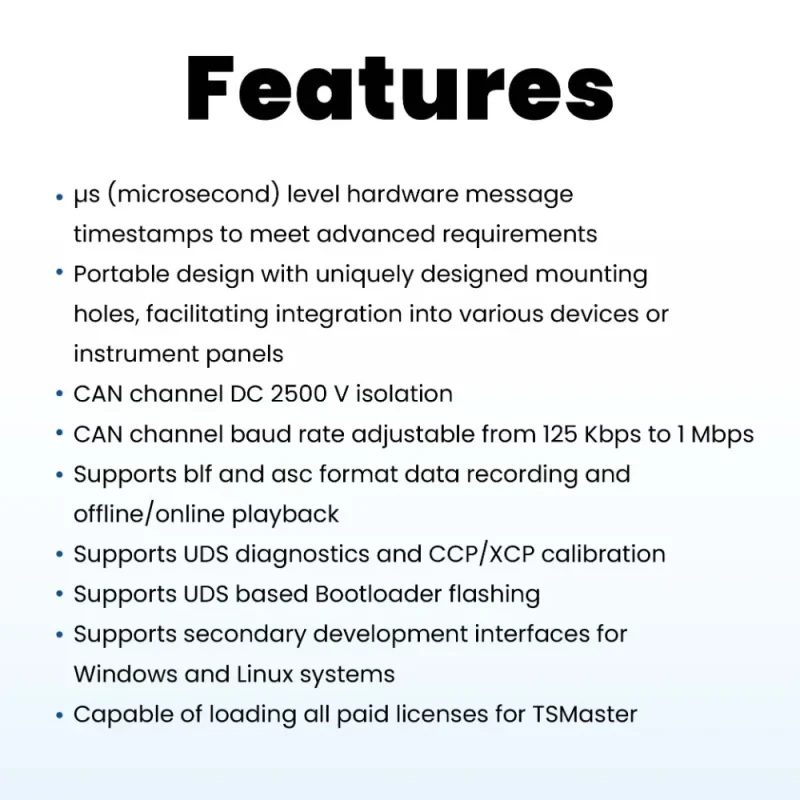

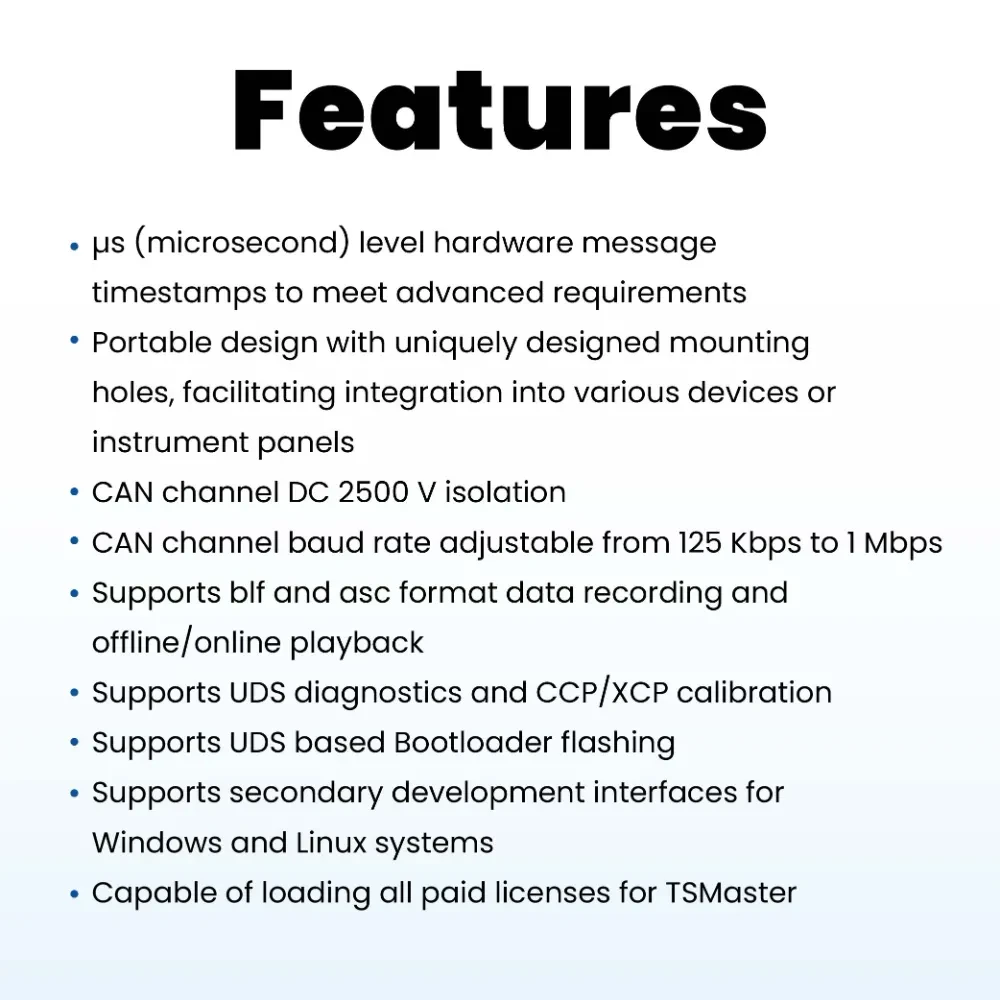

特性:

  • us(微秒)级硬件报文时间戳,满足高阶需求。
  • 高速USB2.0接口,Windows系统免驱设计,具备极佳的系统兼容性。
  • CAN通道DC2500V隔离。
  • 汽车级设计,支持dbc文件、a2l文件、blf文件、asc文件、arxml文件。
  • 支持blf格式数据记录和离线/在线回放。
  • 可支持UDS诊断及CCP、XCP标定。
  • 支持基于UDS的Flash Bootloader。
  • 支持信息安全测试。
  • 支持Windows、Linux系统二次开发接口。
  • 内置120欧终端电阻可软件配置。
  • 可加载TSMaster所有收费License。



服務:

  • PC端软件定制
  • 设备通讯接口集成
  • BootLoader定制
  • CCP/XCP刷写协议定制
  • 诊断协议定制
  • 功能定制
  • 产线集成



下载 TC1011-Datasheet 简体中文

下载 TC1011-使用手册 简体中文

下载 TC1011-Datasheet English Version

下载 TC1011-UserManual English Version

其他信息

PC端

高速USB2.0接口

CAN端

DB9接口

驱动

Windows系统免驱设计,具备极佳的系统兼容性,也支持Linux

缓存

硬件缓存,确保不丢帧

CAN

支持CAN2.0A、B协议,符合ISO11898-1规范,波特率5Kbps—1Mbps

CAN FD

支持ISO和非ISO标准的CAN FD,波特率100Kbps—8Mbps

通道数量

1

时间戳

1us,硬件报文时间戳,满足高阶需求

每秒发送报文

最大20000mps

每秒接收报文

最大20000mps

隔离

CAN通道DC2500V隔离,静电等级接触放电±8KV

终端电阻

内置120欧终端电阻可软件配置

供电

USB供电

工作温度

-40℃~85℃

外壳材质

合成树脂
