TE1051 – 100/1000Base-Tx/T1/T 接口工具

TE1051是一个1路以太网转USB接口的工具。用户可以将标准以太网100Base-Tx 1000Base-T或车载以太网100/1000Base-T1中一种模式的数据通过USB接口传输到PC上,并通过TSMaster软件实现以太网数据的仿真、分析、测试,也可以实现DoIP,SOMEIP等功能。TE1051小巧且外壳坚固,无需外部供电,使用方便。

分类: 标签:

描述

同星推出的单路以太网转换器 TE1051,可单独使用,也可和同星系列以太网转换器(TE1021/TE1105)搭配使用,实现在 TSMaster 软件里实时观察报文信息,记录报文信息等功能。

特性:

  • 百us(微秒)级硬件报文时间戳
  • Windows10/11系统免驱设计,win7需安装驱动
  • 1路100Base-Tx 1000Base-T 100/1000Base-T1,可通过软件随时切换选择
  • 车载以太网接口形式:TE MATEnet和罗森博格 H-MTD
  • LED 显示车载/标准以太网工作状态
  • LED 显示系统工作状态,包括速率,master/slave和USB状态指示
  • 汽车级设计,在TSMaster中支持加载ARXML文件解析车载以太网报文
  • 支持DoIP
  • 支持SOMEIP
  • 配套Windows二次开发API接口,支持带时间戳的以太网报文RAW格式收、发和发送完成事件,支持修改报文CRC
  • 提供基于API接口和lwip协议栈的TCPIP示例工程,便于二次开发
  • 回环最大速率约7Mbyte(收发双工)
  • 工作温度范围:-40℃~80℃
  • 产品尺寸:铝合金外壳尺寸110X70X36 mm

典型应用:

  • 车载以太网剩余总线仿真
  • 车载以太网数据监控和解析
  • 车载以太网通信测试



下载 TE1051-Datasheet 简体中文

下载 TE1051-使用手册 简体中文

下载 TE1051-Datasheet English Version

下载 TE1051-UserManual English Version



想获取更多资讯请联系销售团队

其他信息

通道

标准以太网100Base-Tx 1000Base-T或车载以太网100/1000Base-T1

PC端接口

USB2.0

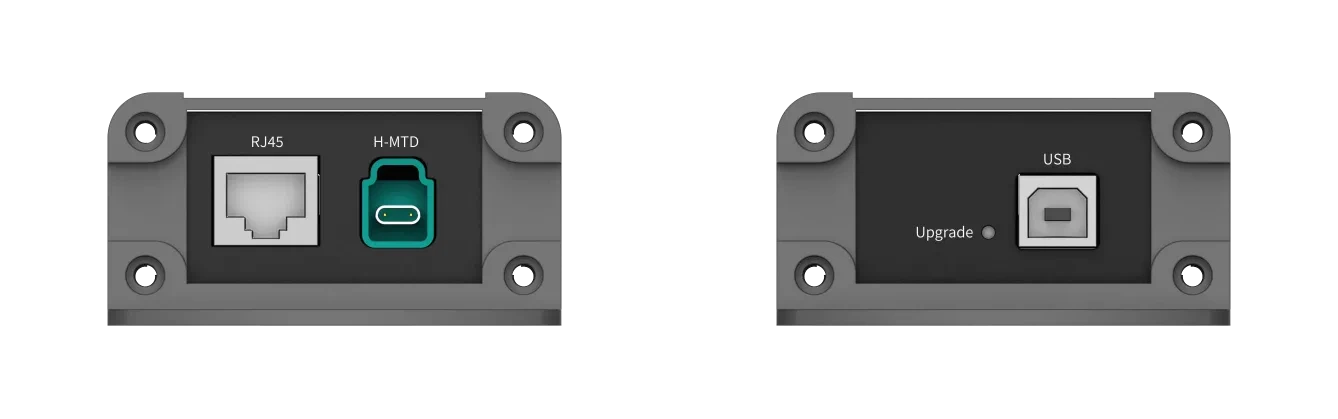

以太网接口

RJ45+TE MATEnet或罗森博格 H-MTD

驱动

Windows10/11系统免驱设计,win7需安装驱动

时间戳精度

百us(微秒)级硬件报文时间戳

隔离方式

网络变压器/电容隔离

供电

USB供电

工作温度

-40℃~80℃

外壳材料

铝制品

尺寸

110mm*70mm*36mm
