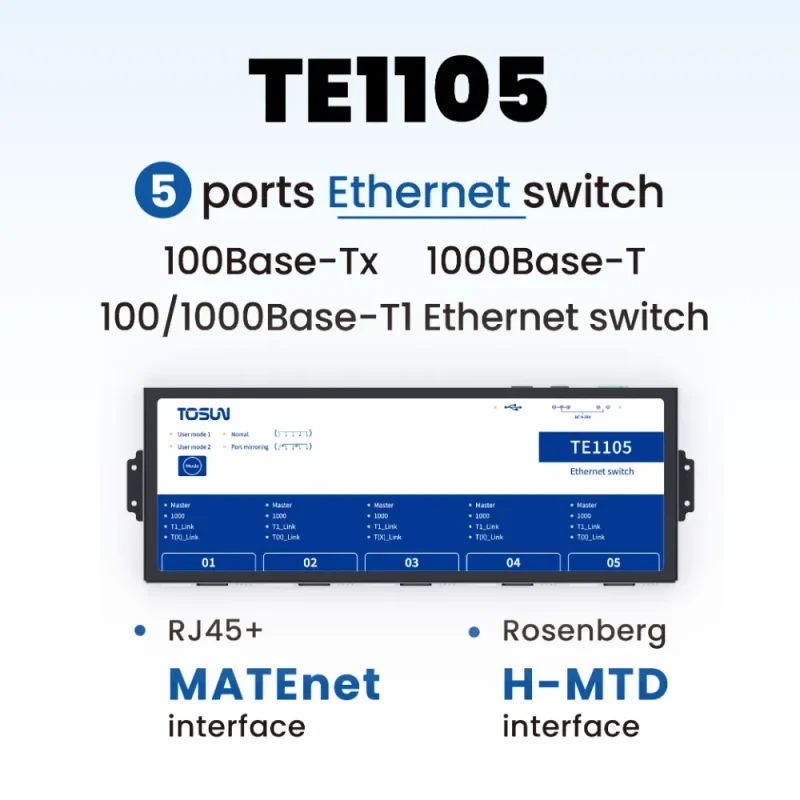

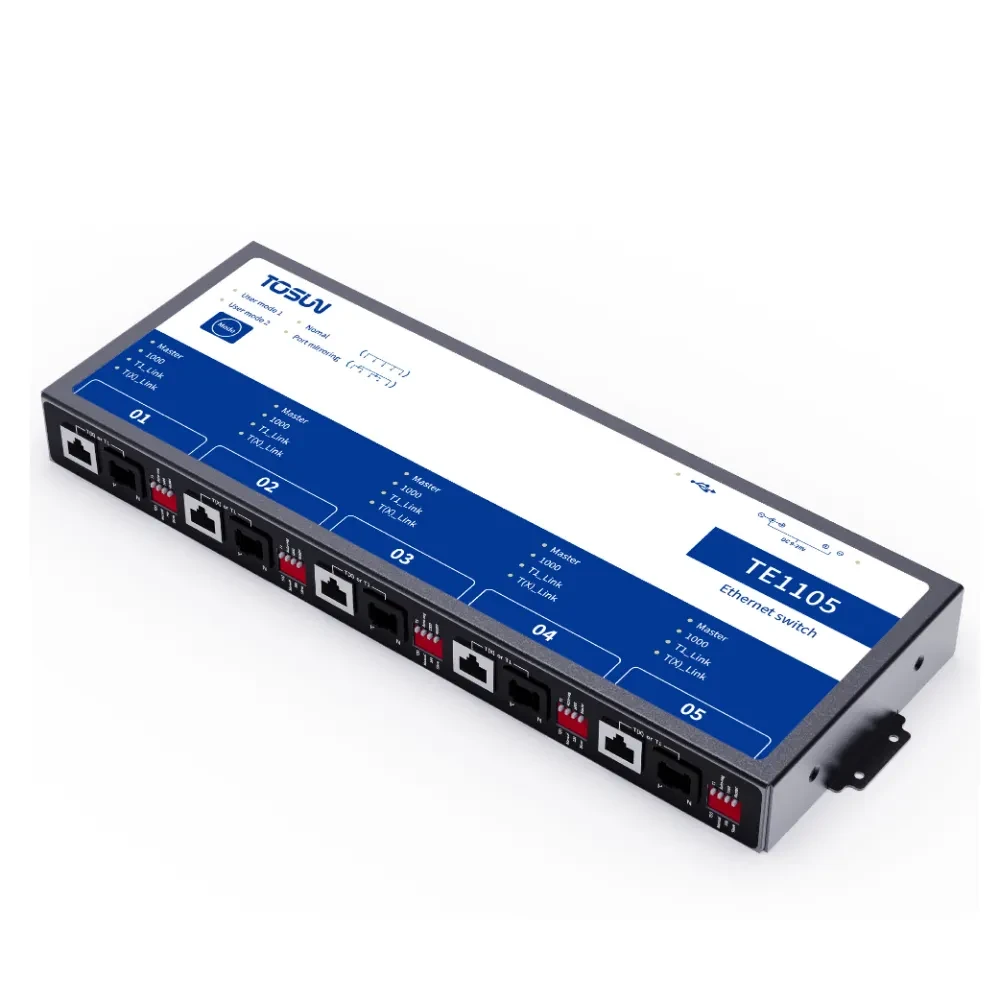

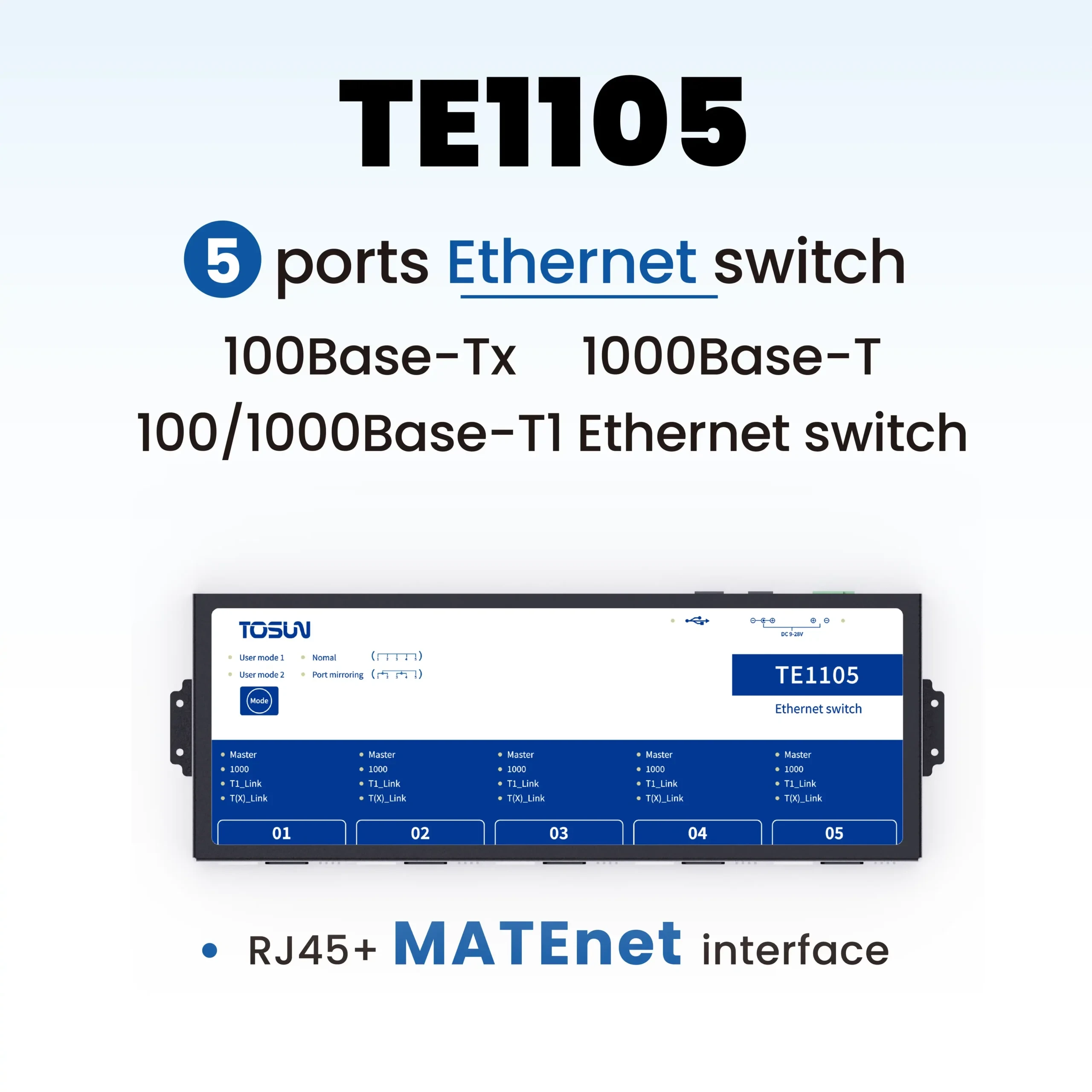

TE1105 – 100/1000Base-T1/T/Tx以太网交换机

描述

支持 IEEE 802.1q (VLAN)模式，支持镜像时的 MAC 过滤、IEEE802.1Qav AVB 流量整形、IEEE802.1Qat 分时调度。

设备通过按键选择普通模式或者用户定制模式。通过拨码可以切换主模式或从模式，以太网数据将在汽车以太网和 100/1000Base-TX 以太网通信之间无损转换。TE1105 将是100/1000Base-T1 汽车以太网和 PC 系统之间理想的低成本转换器工具。

适合研发人员、ECU 产线、试验工程师、售后工程师等使用。

特性:

• 5 路 100Base-Tx/1000Base-T和100/1000Base-T1，可通过软件随时切换选择
• 车载以太网接口形式：TE MATEnet和罗森博格 H-MTD
• 支持以太网报文转发和监听模式
• 支持 2 个自定义配置，可定义 VLAN，TSN 分时调度，AVB流量整形，端口过滤规则等（需和同星交流定制）
• Mirror 功能：车载以太网两个通道一组可实现报文镜像功能
• 透传功能：车载以太网直接通过RJ45将报文传输到PC
• LED 显示车载/标准以太网工作状态
• LED 显示系统工作状态，包括速率，master/slave和USB状态指示



典型应用:

•  车载以太网报文转发
• 车载以太网数据监控和解析
• 车载以太网通信测试
• 各种测试台架



下载 TE1105-Datasheet 简体中文

下载 TE1105-使用手册 简体中文

下载 TE1105-Datasheet English Version

下载 TE1105-UserManual English Version



想获取更多资讯请联系销售团队
