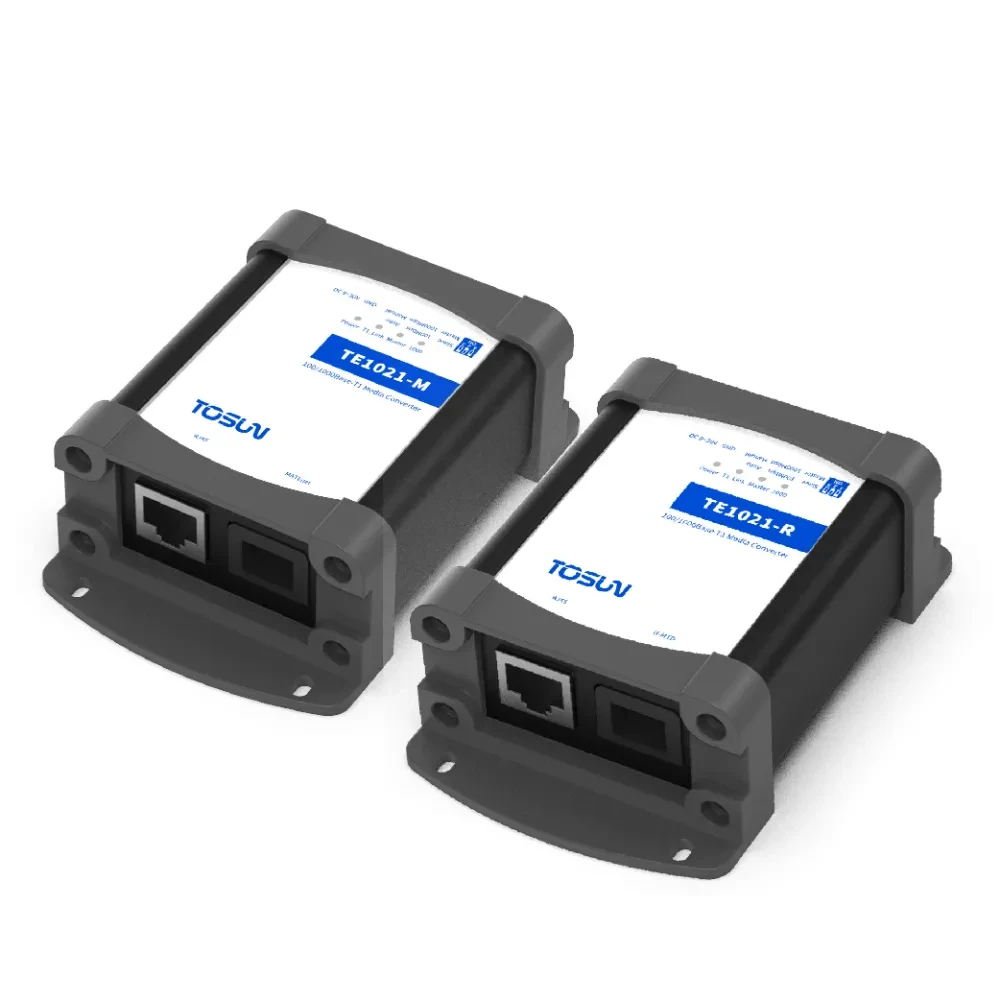

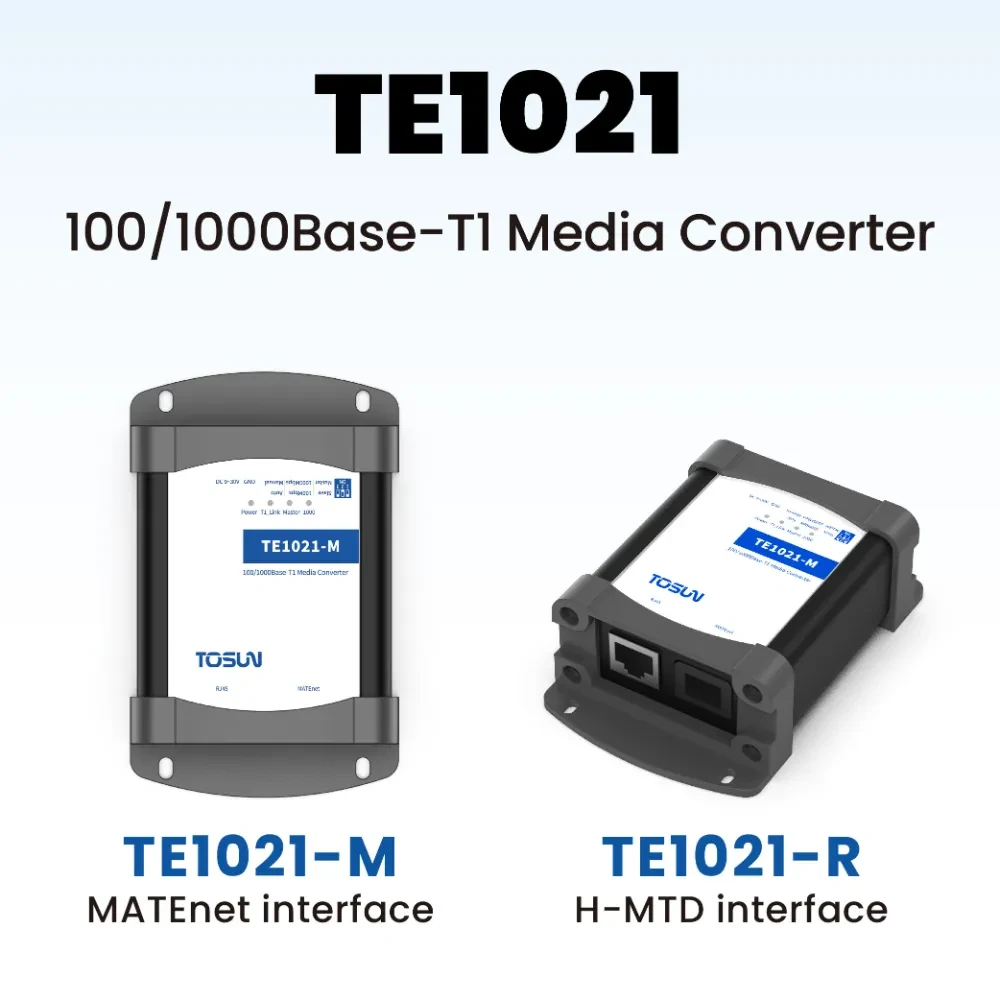

TE1021-R – 100/1000Base-T1介质转换工具
TE1021 同星智能推出的 100/1000Base-T1 汽车以太网到 100/1000Base-TX 普通以太网的介质转换工具。可以通过按键选择主模式或从模式，以太网数据将在汽车以太网和100/1000Base-TX 以太网通信之间无损转换。数据传输在两个方向上都是全双工。模式配置可以简单完成 DIP 开关。
TE1021-R – 100/1000Base-T1介质转换工具
：产品概述
TE1021 将是 100/1000Base-T1 汽车以太网和 PC 系统之间理想的低成本转换器工具。
适合研发人员、ECU 产线、试验工程师、售后工程师等使用。

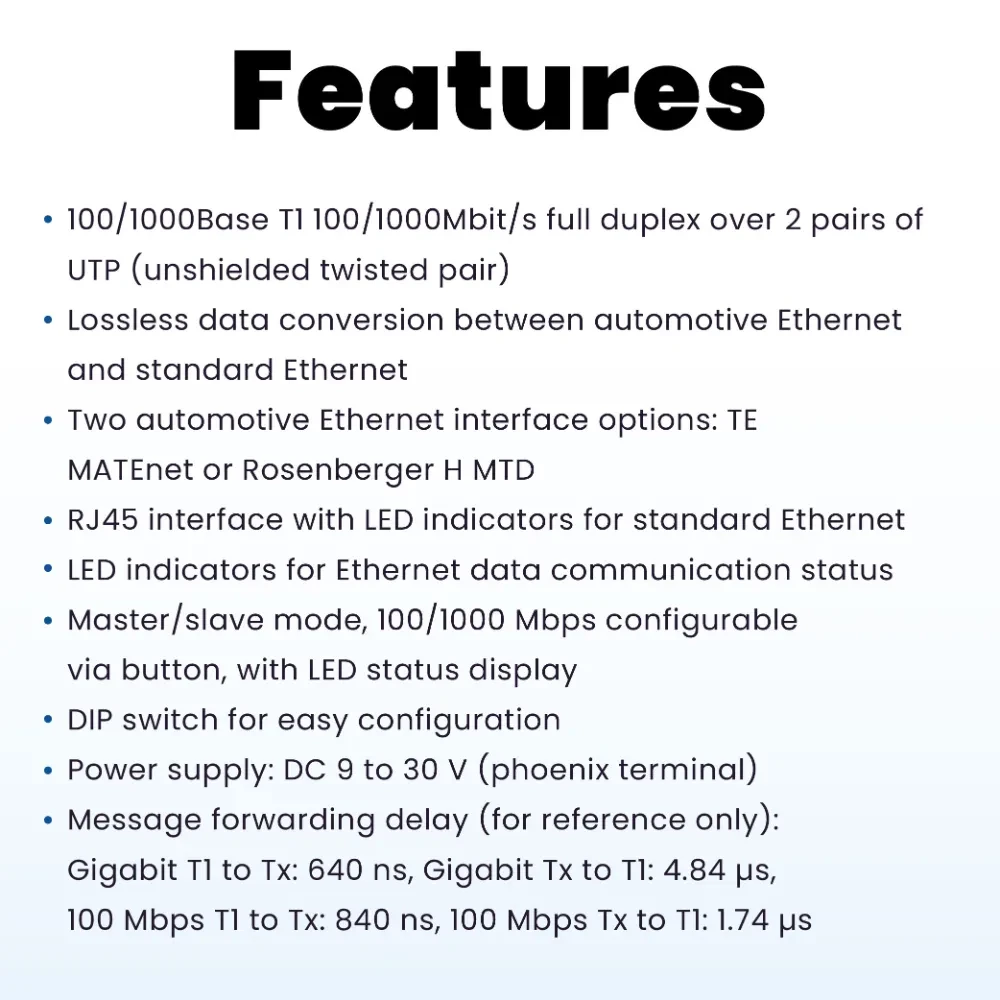

特性:
- 100/1000Mbps 全双工双绞线 UTP（非屏蔽双绞线）
- 汽车以太网与普通以太网数据无损转换
- 两种车载以太网接口可供选择：罗森博格 H-MTD
- 带指示灯传统以太网 RJ45 接口
- 以太网数据通信状态 LED 指示灯
- 主/从模式，100/1000Mbps 可通过按键配置，并通过 LED 状态显示
- DIP 交换机，便于配置
- 电源电压：DC 9~30V（凤凰端子供电）
- 报文转发延迟时间（仅供参考）：
千兆 T1 转 Tx：640ns
千兆 Tx 转 T1:4.84us
百兆 T1 转 Tx：840ns
百兆 Tx 转 T1:1.74us
典型应用:
- 标准/车载以太网介质转换
- 各类测试系统

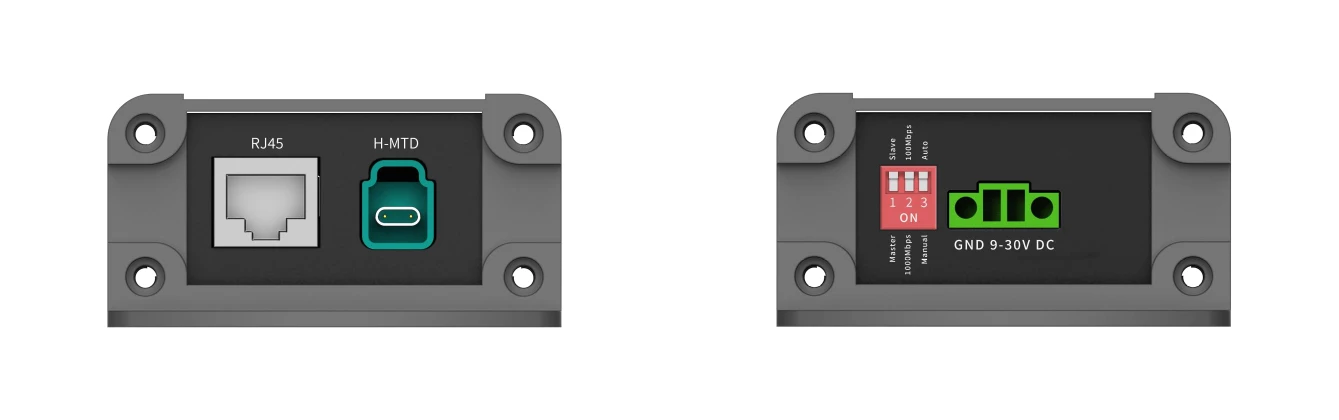

硬件接口说明:
- RJ45 接口
- 车载以太网接口（罗森博格）
- DIP 开关
技术参数 ：
| 项目 | 描述 |
| 通道 | 标准/车载以太网 100/1000Base-T1 |
| 以太网接口 | RJ45+TE MATENet 或 罗森伯格 H-MTD |
| 隔离 | 网络变压器/电容隔离 |
| 供电 | DC9-30V (凤凰端子供电) |
| 功耗 | 1.5W |
| 外壳材料 | 金属 |
| 尺寸 | 约 110*70*36mm |
| 重量 | 约 140g (无包装) / 约 322g (含包装) |
| 工作温度 | -40℃ ~ 80℃ |
| 工作湿度 | 10% ~ 90% (无凝露) |
| 工作环境 | 远离腐蚀性气体 |
其他信息
常见问题
注意事项
注意！静电放电（ESD）可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。
使用设备前，请仔细查阅产品使用手册内的引脚资讯。在设备运行期间，务必注意正确连接电源线，并避免插拔。
