TP1014 – 4 路 CAN (FD) 转 Mini PCIe 接口

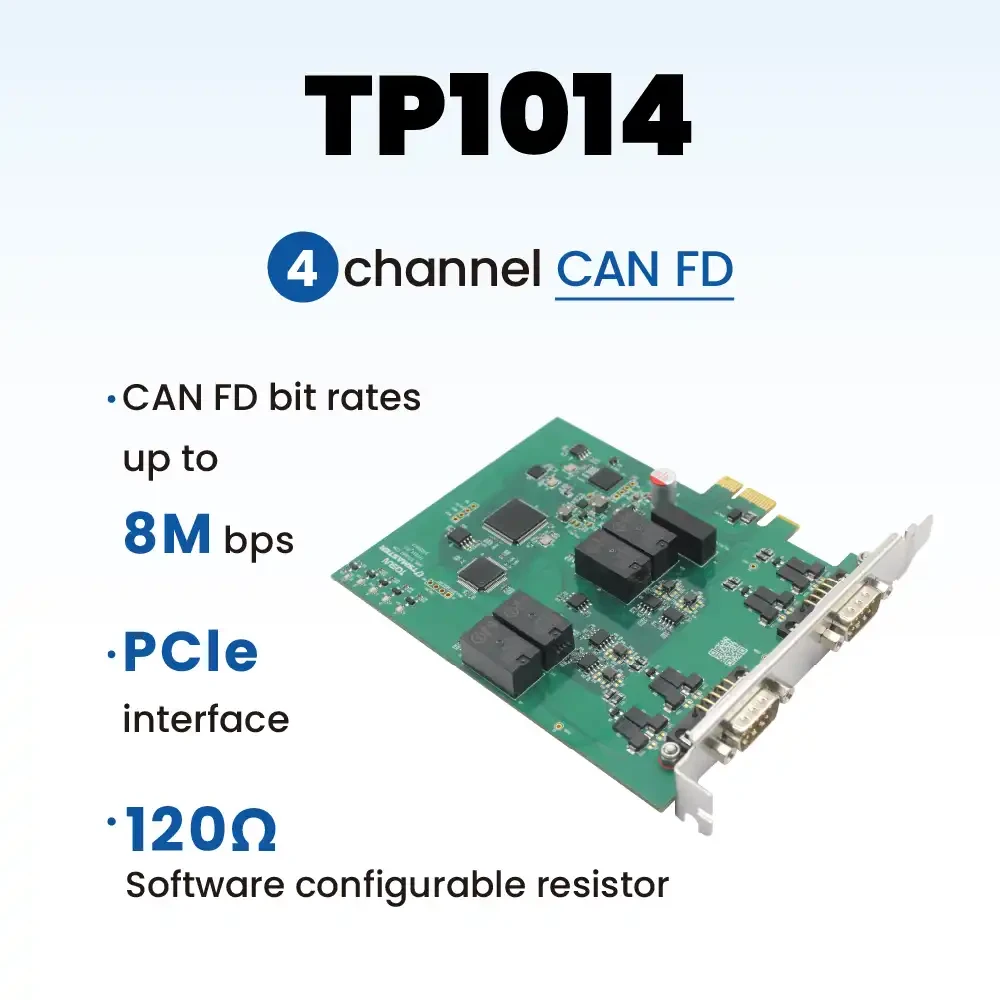

TP1014同星智能推出的一款多通道 CAN FD 总线接口设备，CAN FD 总线速率最高支持8Mbps，产品采用 PCIe 接口与 PC 连接，Windows 和 Linux 系统免驱设计使得设备具备极佳的系统兼容性。
TP1014 – 4 路 CAN (FD) 转 Mini PCIe 接口
：产品概述

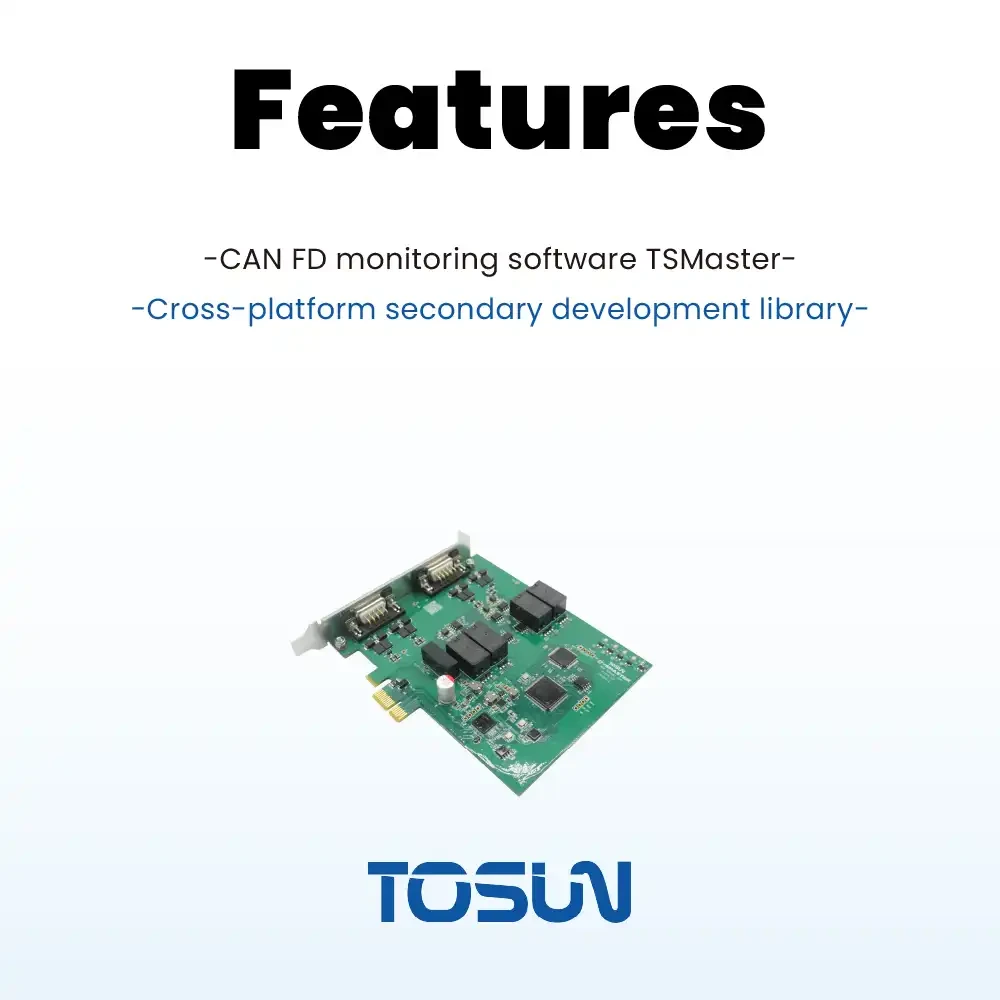

配合功能强大的 TSMaster 软件，支持加载 DBC 和 ARXML 数据库文件，可以很方便地监控、分析、仿真 CAN 总线数据，也可以支持 UDS 诊断、ECU 刷写、CCP/XCP 标定等功能。
设备可用于 Windows 和 Linux 的二次开发 API，支持各类开发环境，如 C++、C#、LabView、Python 等，方便集成到各种测试系统中，高效易用。
特性：
- 微秒级硬件报文时间戳，满足高阶需求
- PCIe接口，Windows/Linux免驱设计，具备极佳的系统兼容性
- CAN通道DC2500V隔离
- 汽车级设计，支持DBC文件、A2L文件、BLF文件、ASC文件、ARXML文件
- 支持BLF格式数据记录和离线/在线回放
- 可支持UDS诊断及CCP、XCP标定
- 支持基于UDS的Flash Bootloader
- 支持信息安全测试
- 支持Windows、Linux系统二次开发接口
- 内置120欧终端电阻可软件配置
- 可加载TSMaster所有收费License
典型应用:
- 域控制器测试
- 整车多通道CAN FD/CAN总线数据采集
- 各种自动化测试系统
技术参数
| 硬件技术参数 | 说明 |
| 通道 | 4 * CAN FD |
| PC 端 | PCIe 接口 |
| CAN 端 | DB9 接口 |
| 驱动 | Windows、Linux 系统免驱设计，具备极佳的系统兼容性 |
| 缓存 | 硬件缓存，每个通道发送缓冲支持到 1000 帧 CAN/CAN FD |
| CAN | 支持 CAN2.0A、B 协议，符合 ISO11898-1 规范，波特率 125 kbps ~ 1 Mbps |
| CAN FD | 支持 ISO 和非 ISO 标准的 CAN FD，波特率 125 kbps ~ 8 Mbps（待测） |
| 时间戳精度 | 1 μs，硬件报文时间戳，满足高阶需求 |
| 终端电阻 | 内置 120 欧终端电阻可软件配置 |
| 每秒发送报文* | 最大 18000 帧/秒 |
| 每秒接收报文* | 最大 18000 帧/秒 |
| 供电 | PCIe 供电 |
| 功耗 | 待测 |
| 尺寸 | 约 109.5 * 120 * 21.5 mm |
| 工作湿度 | 10% ～ 90%（无凝露） |
| 工作环境 | 远离腐蚀性气体 |
目前产品处于开发/测试阶段，外观或功能可能与最终上市版本有所不同。
我们期待透过您的试用，发现潜在问题并持续迭代
其他信息
常见问题
注意事项
注意！静电放电（ESD）可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。
使用设备前，请仔细查阅产品使用手册内的引脚资讯。在设备运行期间，务必注意正确连接电源线，并避免插拔。
