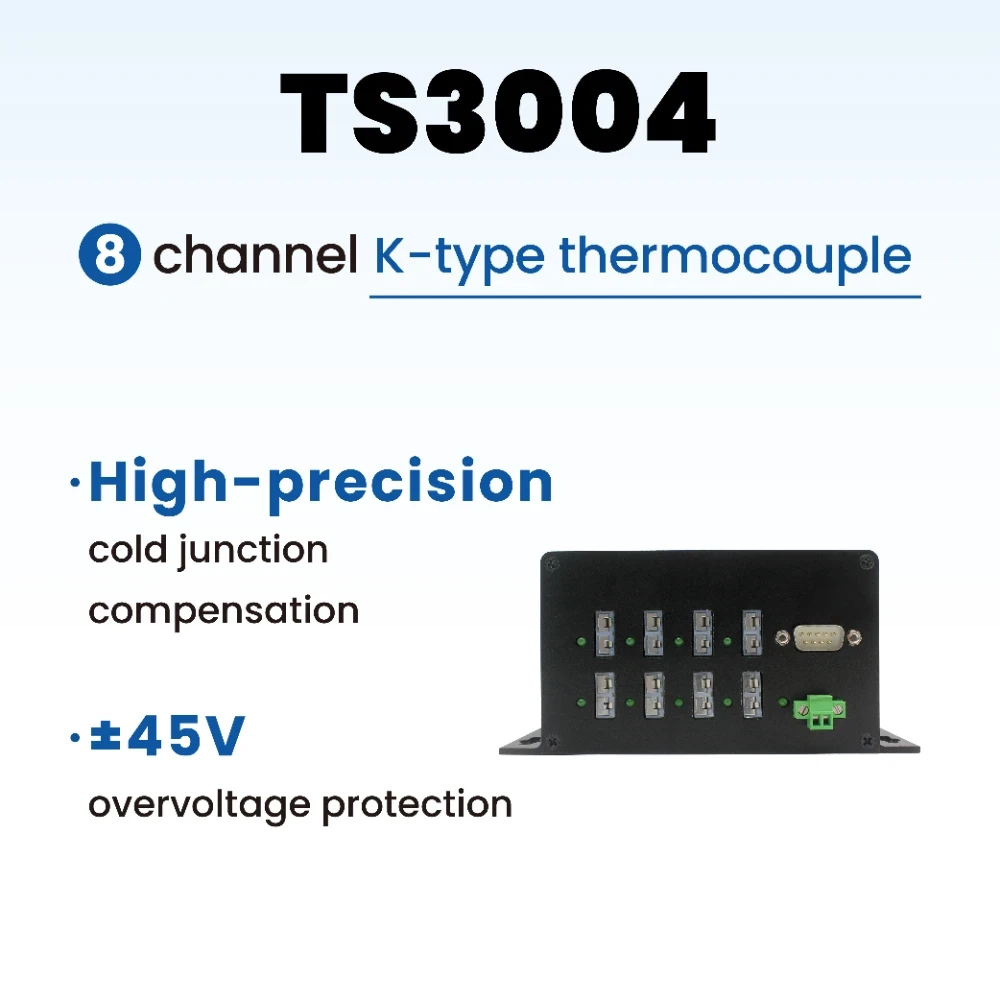

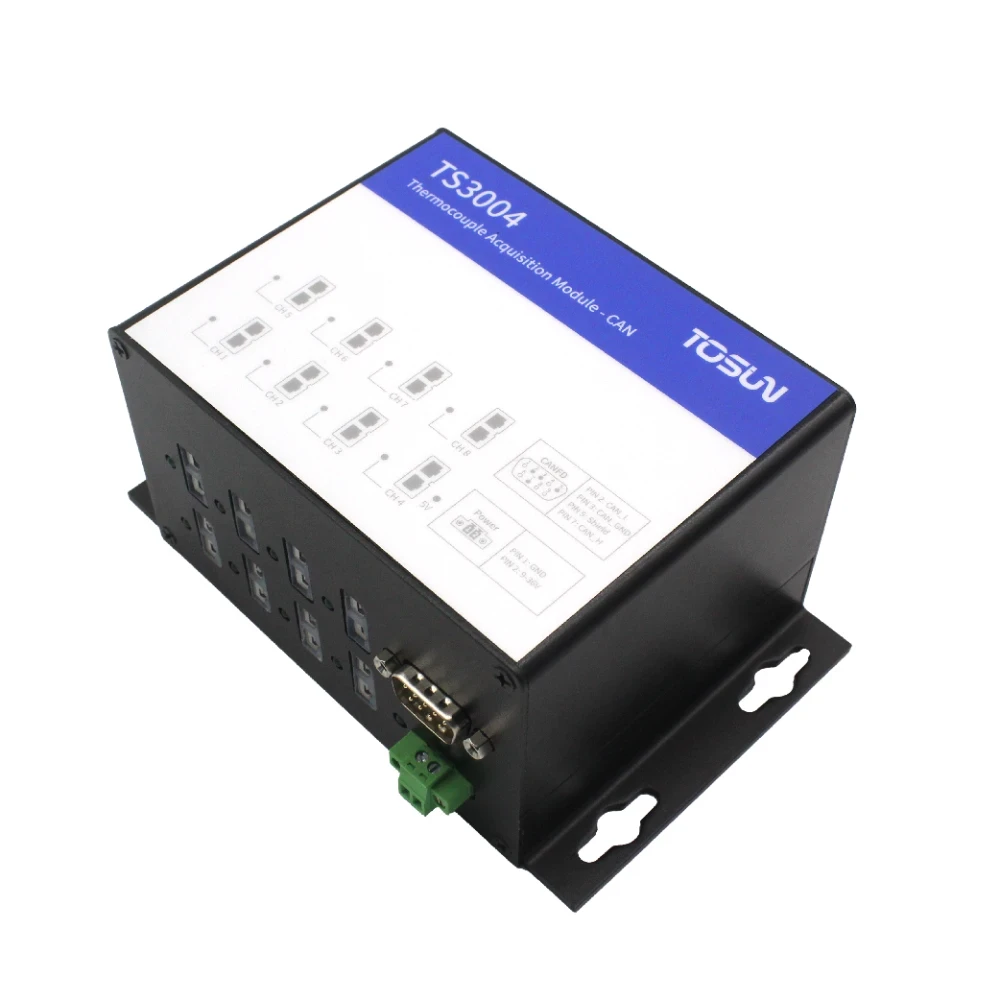

TS3004 – 8 通道 K 型热电偶 CAN 接口模块

核心特性

• 高精度测量：内置冷端补偿，直接输出摄氏温度。
• 宽范围输入：支持-200℃ 至 1370℃ 测温，耐受 ±45V 过压。
• 灵活订购：标准版支持 K 型热电偶（J、N、R、S、T、E、B 型可定制）。
• 抗干扰与诊断：支持 50 Hz 线频滤波（60 Hz 可定制），具备灵敏的热电偶故障检测功能。

工作模式

通过 4 位硬件 ID 拨码开关选择工作模式：

• 默认模式 (ID 0~14)：上电后 CAN 波特率固定为 1 Mbps。支持使用通信指令下发配置报文，设备在接收报文后，相应的配置参数会存入存储器。

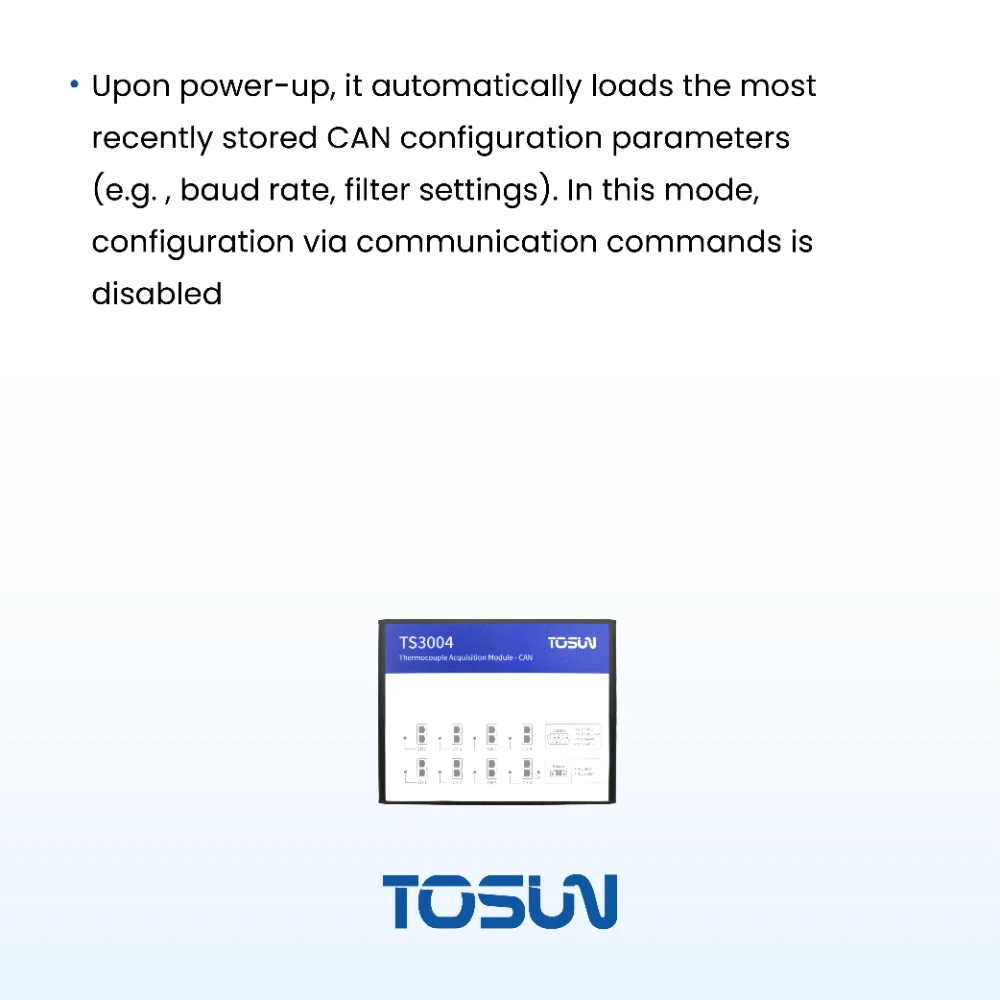

• 自定义模式 (ID 15)：上电后自动加载最近一次存储的 CAN 配置参数（如波特率、滤波设置等）。此模式下不可通过通信指令下发配置报文。

应用生态

设备采用 D-Sub，9Pin 接口，可与其它 CAN 总线类型设备进行通信。配合功能强大的TSMaster 软件，支持加载 DBC 数据库文件，可以很方便地监控、分析、仿真 CAN FD 总线数据。
