TTS1016 Pro – CAN FD/LIN 总线板卡

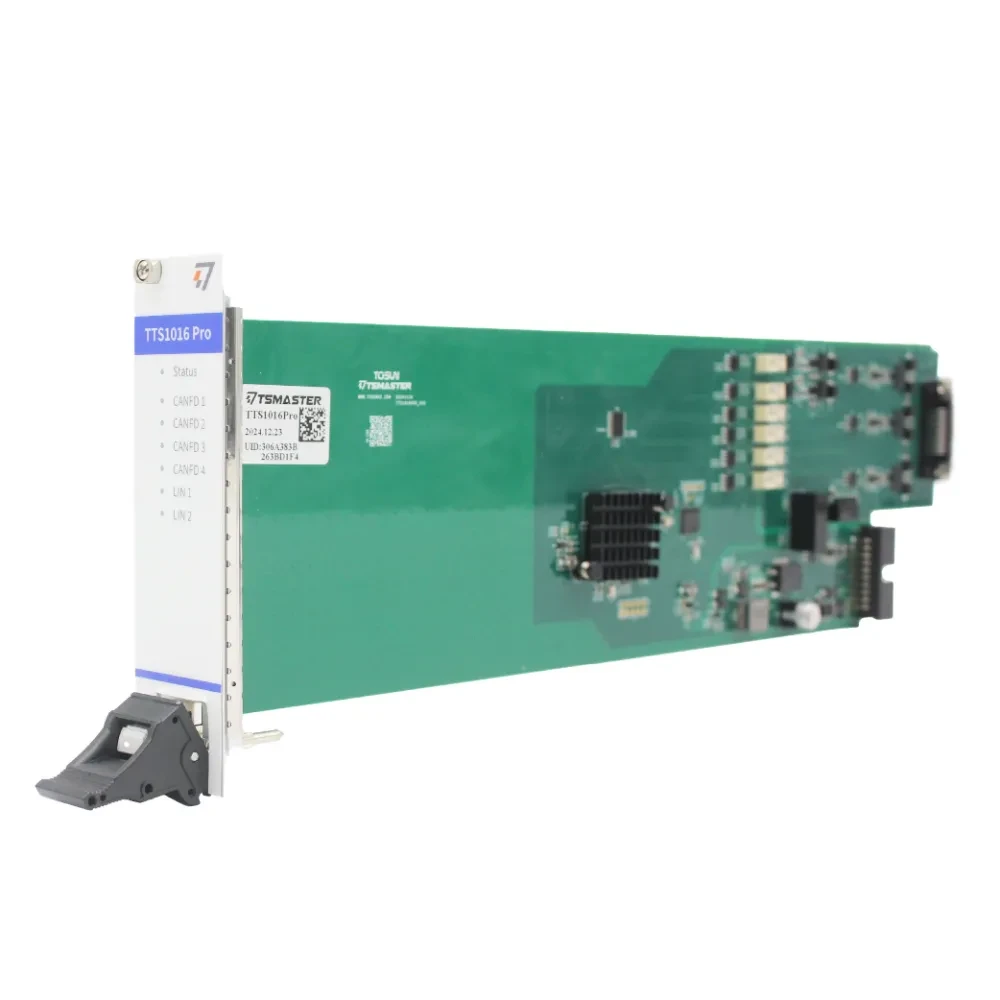

TTS1016 Pro 是同星智能推出的 4 路 CAN FD，2 路 LIN 总线设备，采用机箱滑轨的安装方式方便集成到同星 TTS 系统中，4 路 CAN FD 总线速率最高支持 8M bps，2 路 LIN 支持速率 0~20K bps。
TTS1016 Pro – CAN FD/LIN 总线板卡
：产品概述
配合功能强大的 TSMaster 软件，支持加载 DBC，LDF 和 ARXML 等数据库文件，可以很方便地监控、分析、仿真 CAN FD/LIN 总线数据，也可以支持 UDS 诊断、ECU 刷写、CCP/XCP标定等功能。
特性：
- us（微秒）级硬件报文时间戳，满足高阶需求；
- Windows 系统、Linux 系统免驱设计，具备极佳的系统兼容性；
- CAN 通道 DC2500V 隔离；
- 汽车级设计，支持 LDF、dbc 文件、a2l 文件、blf 文件、asc 文件、arxml 文件；
- CAN 通道波特率 125Kbps-1Mbps 可调，CANFD 最大支持 8Mbps；
- LIN 总线主、从节点可软件配置；
- 支持 blf，asc 格式数据记录和离线/在线回放；
- 可支持 UDS 诊断及 CCP/XCP 标定；
- 支持基于 UDS 的 Flash Bootloader；
- 可支持基于 LIN 总线 UDS 诊断；
- 支持 Windows、Linux 系统二次开发接口；
- 可加载 TSMaster 软件所有收费 license。
典型应用:
- 总线一致性测试
- OTA测试系统
- DV/PV试验台架
- 耐久试验台架
其他信息
| 通道 | 4 *CANFD / 2 *LIN |
|---|---|
| PC 端接口 | 通过背板插槽转 USB2.0 |
| 通讯端接口 | SCSI-26 Pin 接口 |
| 驱动 | Windows，Linux 系统免驱设计，具备极佳的系统兼容性 |
| 缓存 | 硬件缓存，每个通道发送缓冲支持到 1000 帧 CAN |
| CAN | 支持 CAN2.0A、B 协议，符合 ISO11898-1 规范，波特率 125Kbps-1Mbps |
| CAN FD | 支持 ISO 和非 ISO 标准的 CAN FD，波特率 125Kbps-8Mbps |
| LIN | 支持 LIN1.3 和 LIN2.x，波特率 0-20Kbps |
| 调度表 | 支持 LDF 文件并运行调度表，也可以自己配置调度表 |
| 时间戳精度 | 1us，硬件报文时间戳，满足高阶需求 |
| 继电器类型 | 磁保持继电器 |
| 每秒发送报文* | 最大 20000 帧/秒 |
| 每秒接收报文* | 最大 20000 帧/秒 |
| 隔离 | CAN 通道 DC2500V 隔离 |
| 供电 | USB 供电+DC 供电 |
| 功耗 | 5W |
| 工作湿度 | 10% ～ 90% （无凝露） |
| 工作环境 | 远离腐蚀性气体 |
| * | 单通道 1Mbps，0 字节数据域情况 |
常见问题
Pro 版本是否支持 Self ACK？用途是什么？
是的，Pro 设备支持 Self ACK 功能。
在某些特殊测试场景（例如强制唤醒/呼叫 ECU、单节点网络需要主动 ACK 帧）中非常必要，可确保报文顺利被总线确认。
在某些特殊测试场景（例如强制唤醒/呼叫 ECU、单节点网络需要主动 ACK 帧）中非常必要，可确保报文顺利被总线确认。
Pro 版本是否支持更高性能的工作模式？
是的，Pro 设备支持 80 MHz 时钟模式。
Pro 版本在“只听模式（Listen-Only Mode）”下，有什么特别功能？
Pro 设备在只听模式下，支援上报 ACK 错误（ACK Error）。
即使设备不回 ACK，也能监控总线上是否出现 ACK 异常，便于诊断网络健康状况。
即使设备不回 ACK，也能监控总线上是否出现 ACK 异常，便于诊断网络健康状况。
注意事项
注意！静电放电（ESD）可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。
使用设备前，请仔细查阅产品使用手册内的引脚资讯。在设备运行期间，务必注意正确连接电源线，并避免插拔。
