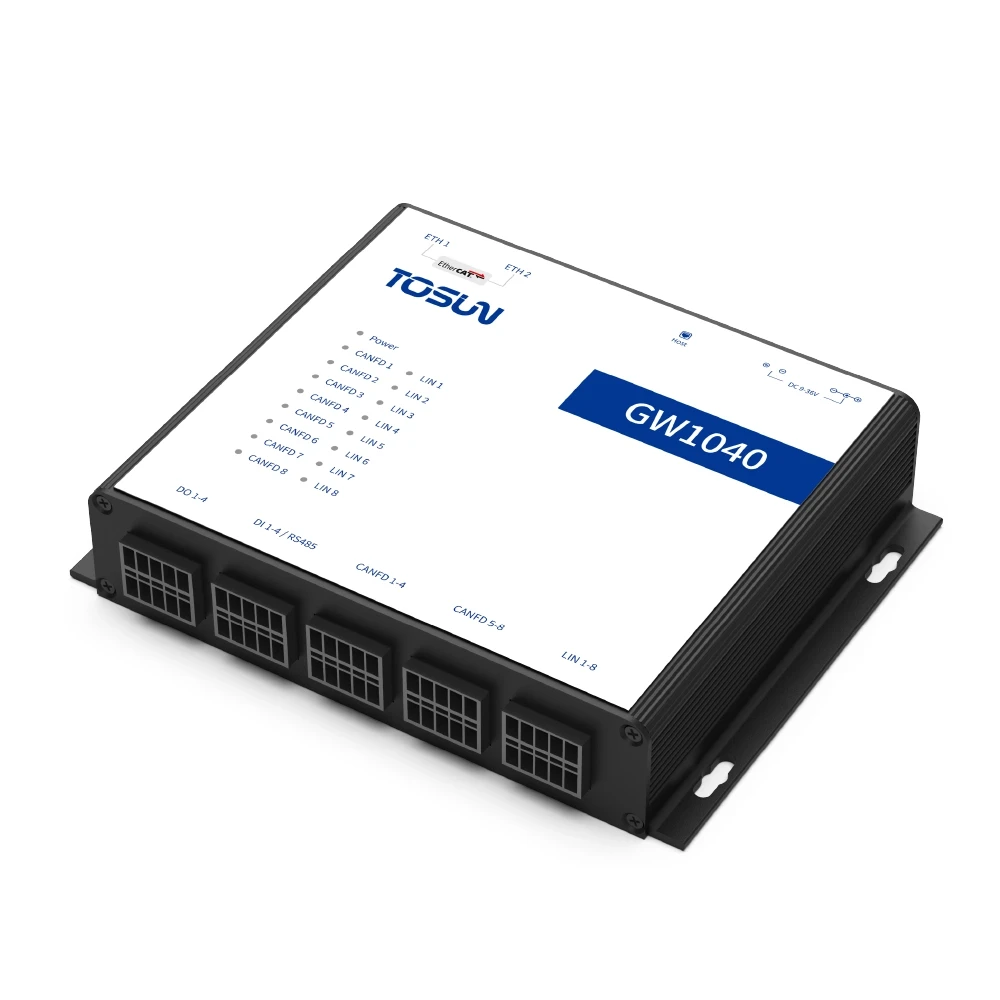

GW1040 – 多通道 CAN FD 与 LIN 高效仿真通信网关

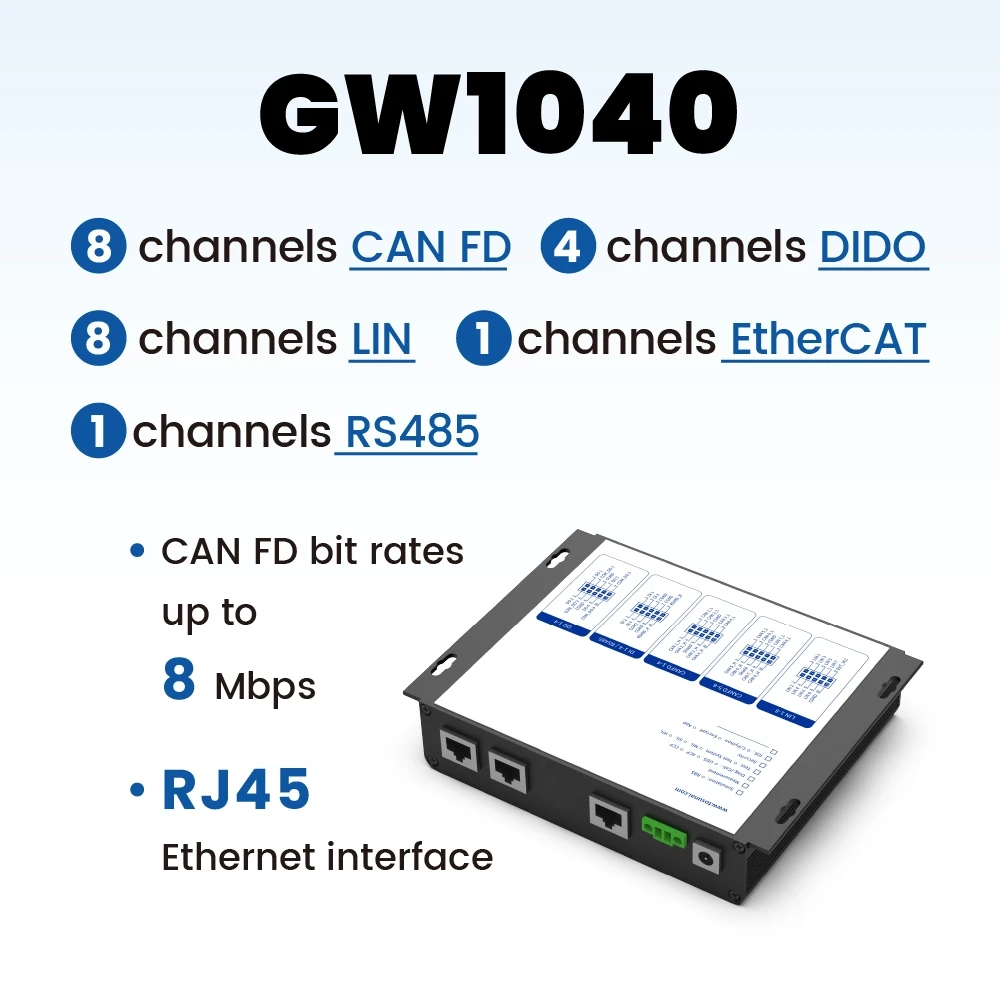

GW1040 是同星智能推出的一款多通道CAN FD 和LIN 总线接口设备，CAN FD 总线速率最高支持8 Mbps，LIN 支持速率0 ~ 20 kbps，产品采用RJ45 网络接口与PC 连接，Windows 和Linux 系统免驱设计使得设备具备极佳的系统兼容性。
GW1040 – 多通道 CAN FD 与 LIN 高效仿真通信网关
：产品概述
配合功能强大的TSMaster 软件，支持加载DBC 和ARXML 数据库文件，可以很方便地监控、分析、仿真CAN FD/LIN 总线数据，也可以支持UDS 诊断、ECU 刷写、CCP/XCP 标定等功能。
典型应用
- 整车级CAN (FD)/LIN 网络同步数据采集与分析
- 智能域控制器（座舱、智驾等）的仿真、测试与诊断
- 构建高可靠性自动化测试系统与耐久测试台架
- 车辆诊断、ECU 标定与软件刷写
产品特性
- μs 级硬件报文时间戳，为高阶仿真与诊断提供精准时序基准
- 千兆以太网连接，Windows/Linux 即插即用，具备极佳的系统兼容性
- CAN 通道DC2500V 强力隔离，汽车级品质设计，无惧恶劣工况
- CAN 内置120Ω终端电阻可软件配置，LIN 主、从节点可软件切换，轻松适应多种网络拓扑
- 全面支持LDF、DBC、A2L 等主流文件格式，无缝对接TSMaster 所有收费功能
- 集成BLF 数据记录回放、UDS 诊断、CCP/XCP 标定及Flash Bootloader 等核心功能
- 提供跨平台二次开发接口，LIN 主从模式可灵活配置，满足深度定制需求
技术参数
| PC 接口 | RJ45 网线接口 |
| 时间戳精度 |
微秒级别高精度时间戳
|
| 驱动 | 跨平台免驱设计 |
| 接口针脚 |
2 x 5P 插拔式接线端子
|
| License |
可加载 TSMaster 所有付费 License
|
| 供电 |
2Pin 供电端子，DC 供电，LIN 接口支持外部供电
|
| 功耗 | 3 W |
| ESD 防护等级 |
接触放电等级 8 KV，空气放电等级 15 KV
|
| 外壳材质 | 金属 |
| 尺寸 |
约 155.5 * 124 * 32.5 mm
|
| 重量 | 约248 g |
| 工作温度范围 | -40℃ ~ +80℃ |
| 工作湿度范围 |
10% ~ 90% （无凝露）
|
目前产品处于开发/测试阶段，外观或功能可能与最终上市版本有所不同。
我们期待透过您的试用，发现潜在问题并持续迭代
其他信息
下载
Datasheet
简体中文
Datasheet
English version
使用手册
简体中文
User Manual
English version
配套软件
CE 证书
配套软件
配套软件
常见问题
注意事项
注意！静电放电（ESD）可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。
使用设备前，请仔细查阅产品使用手册内的引脚资讯。在设备运行期间，务必注意正确连接电源线，并避免插拔。
