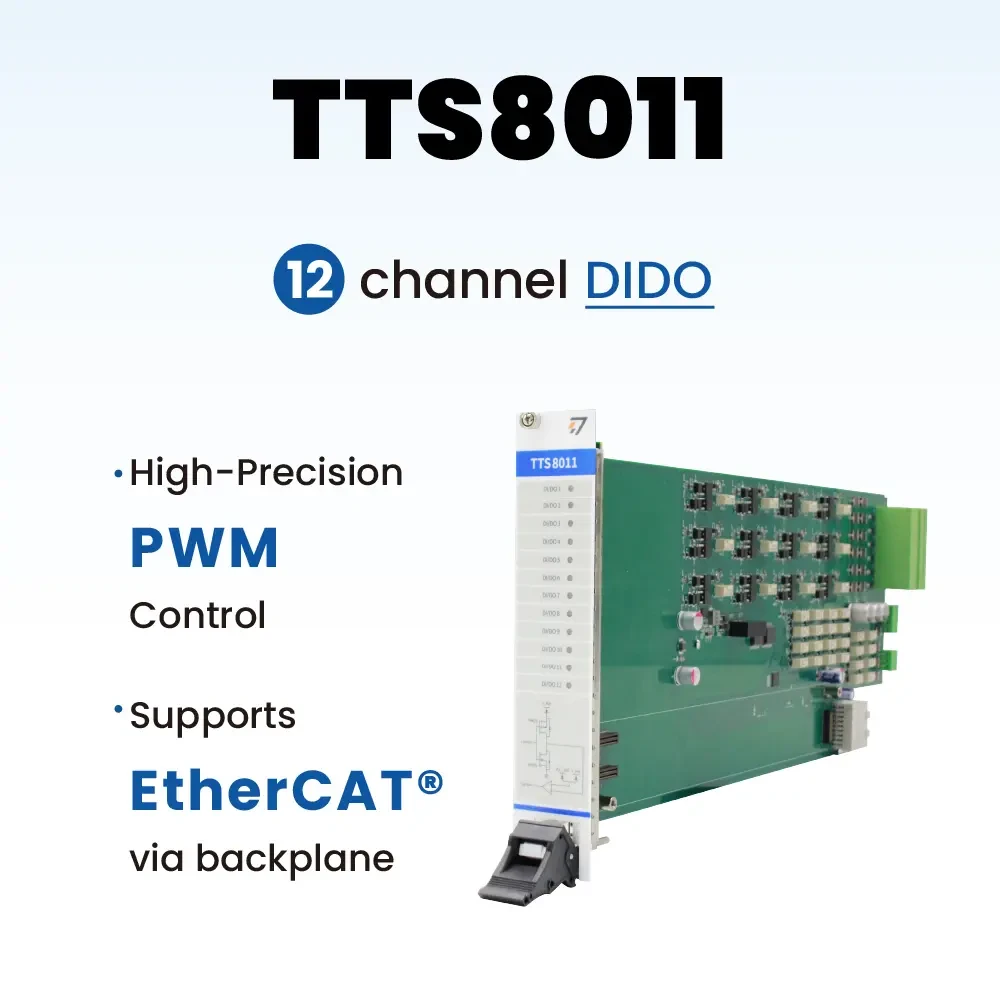

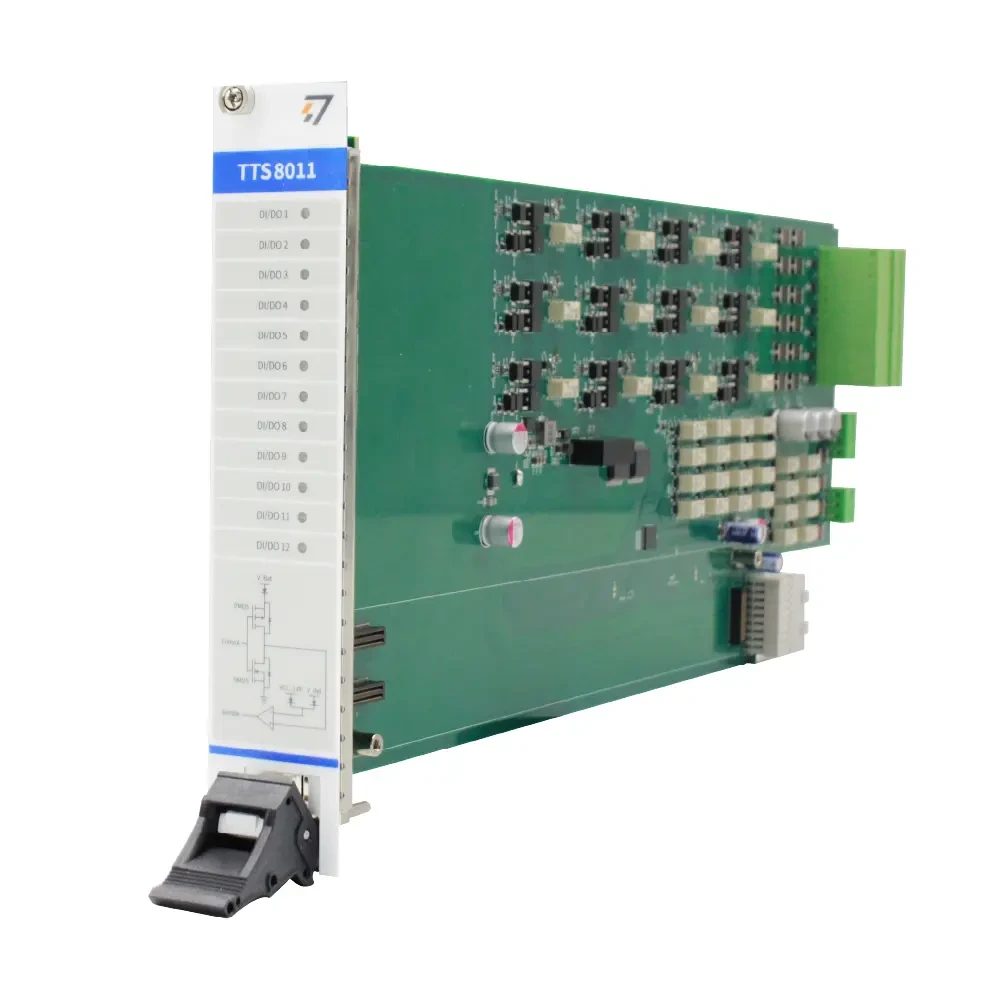

TTS8011 – 12路DI/DO模块，支持 EtherCAT®通信
TTS8011 是一款工业级 EtherCAT 总线板卡，专为 ECU 数字输入/输出测试与验证场景设计，核心功能涵盖多通道多模式的 PWM 输入/输出与精准故障注入。板卡支持通过 EtherCAT 总线实现远程实时控制，通过 XML 文件定义的功能控制信号，可灵活配置并回采输出 PWM 的频率和占空比，采集输入 PWM 波形的占空比和频率。支持 12 路通道独立配置工作状态，可通过外接 VBAT/VREF 灵活配置输出电压或采集阈值，并提供高-低侧短路、对地/虚拟地/公共端短路等多种故障注入模式。
TTS8011 – 12路DI/DO模块，支持 EtherCAT®通信
：产品概述
典型应用
- 比例电磁阀与执行器的精密控制
- 工业数字输出模块与PLC系统
- 位置与位移传感系统
- 隔离电源与通信接口的驱动
- 对地/虚拟地/公共端短路故障注入
产品特性
- 支持 EtherCAT 实时通信协议，响应速度快，控制精度高
- 支持多板级联扩展，适配复杂测试场景
- 具备以太网固件更新功能，维护成本低
技术参数
设备
| 通信接口 | 100BASE EtherCAT/USB2.0（HS） |
| 管理接口 | 1000BASE-T(X) Ethernet |
| 接口针脚 | 板对板连接器，60-Pin |
| DI/DO通道 | DI/DO*12 |
| 功能通道 | 三路故障注入：F_COM/F_GND/F_BAT；两路外部输入：VREF/VBAT |
| EtherCAT | 100BASE-TX 总线标准，支持全双工通信 |
| 供电 | DC24V |
| 功耗 | 4.2W（双通道PWM输出实测） |
| 尺寸 | 380.6*35.56*172.85mm |
| 工作湿度范围 | 10%~90%（无凝露） |
| 工作环境 | 远离腐蚀性气体 |
PWM
| 输出电压 | 标准输出电压5V，可通过外部电源从VBAT输入调整输出电压范围1~60V |
| 采集电压 | 标准采集电压3.3V，可通过外部电源从VREF输入调整采集电压范围1~60V。当采集电压低于输入/输出电压0.7V以上时，可保证采集精度有效 |
| 输出频率范围 | 0.03Hz~200,000Hz |
| 输出占空比范围 | 0%~100% |
| 有效采集频率范围 | 0.03Hz~200,000Hz |
| 有效采集占空比范围 | 1%~99% |
100BASE EtherCAT
| 协议支持 | 支持IEC61158、IEEE802.3 等协议标准 |
| 物理层 | 标准以太网100BASE |
| 信号响应时间 | 最大为10ms |
| 通信模式 | 支持全双工模式通信 |
故障注入
| 故障注入通道数量 | 12路DI/DO |
| 故障类型 | 开路、短路 |
电气参数
电源特性参数
| 工作电压 | DC供电 | — | 24 | — | V |
| 功耗 | DC供电 | — | 3.7 | — | W |
目前产品处于开发/测试阶段，外观或功能可能与最终上市版本有所不同。
我们期待透过您的试用，发现潜在问题并持续迭代
其他信息
下载
Datasheet
简体中文
Datasheet
English version
使用手册
简体中文
User Manual
English version
配套软件
CE 证书
配套软件
配套软件
常见问题
注意事项
注意！静电放电（ESD）可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。
使用设备前，请仔细查阅产品使用手册内的引脚资讯。在设备运行期间，务必注意正确连接电源线，并避免插拔。
