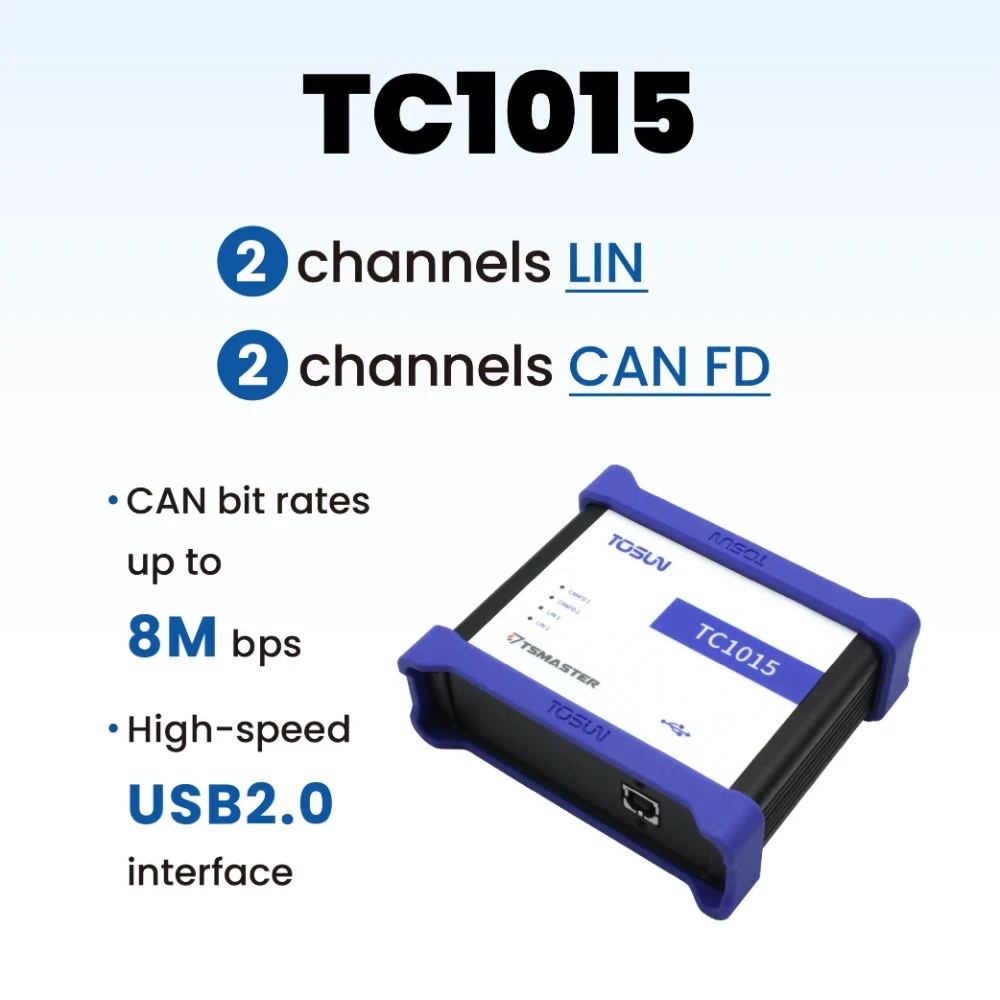

TC1015 – 多通道 CAN FD 和 LIN 总线接口设备

Name: TC1015 - 多通道 CAN FD 和 LIN 总线接口设备 - 上海同星智能科技有限公司
SKU: TC1015

TC1015 是同星智能推出的一款多通道 CAN FD 和 LIN 总线接口设备，CAN FD 总线速率最高支持 8 Mbps，LIN 支持速率 0 ~ 20 kbps，产品采用 USB 2.0 接口与 PC 连接，Windows 和 Linux 系统免驱设计使得设备具备极佳的系统兼容性。

SKU TC1015 分类 CAN / CAN FD, LIN 标签 TC1015

：产品概述

配合功能强大的 TSMaster 软件，支持加载 DBC 和 ARXML 数据库文件，可以很方便地监控、分析、仿真 CAN FD/LIN 总线数据，也可以支持 UDS 诊断、ECU 刷写、CCP/XCP 标定等功能。

典型应用

产品特性

技术参数

通道	2 × CAN FD, 2 × LIN
PC 端接口	USB 2.0 接口
时间戳精度	微秒级别高精度时间戳
驱动	跨平台免驱动设计

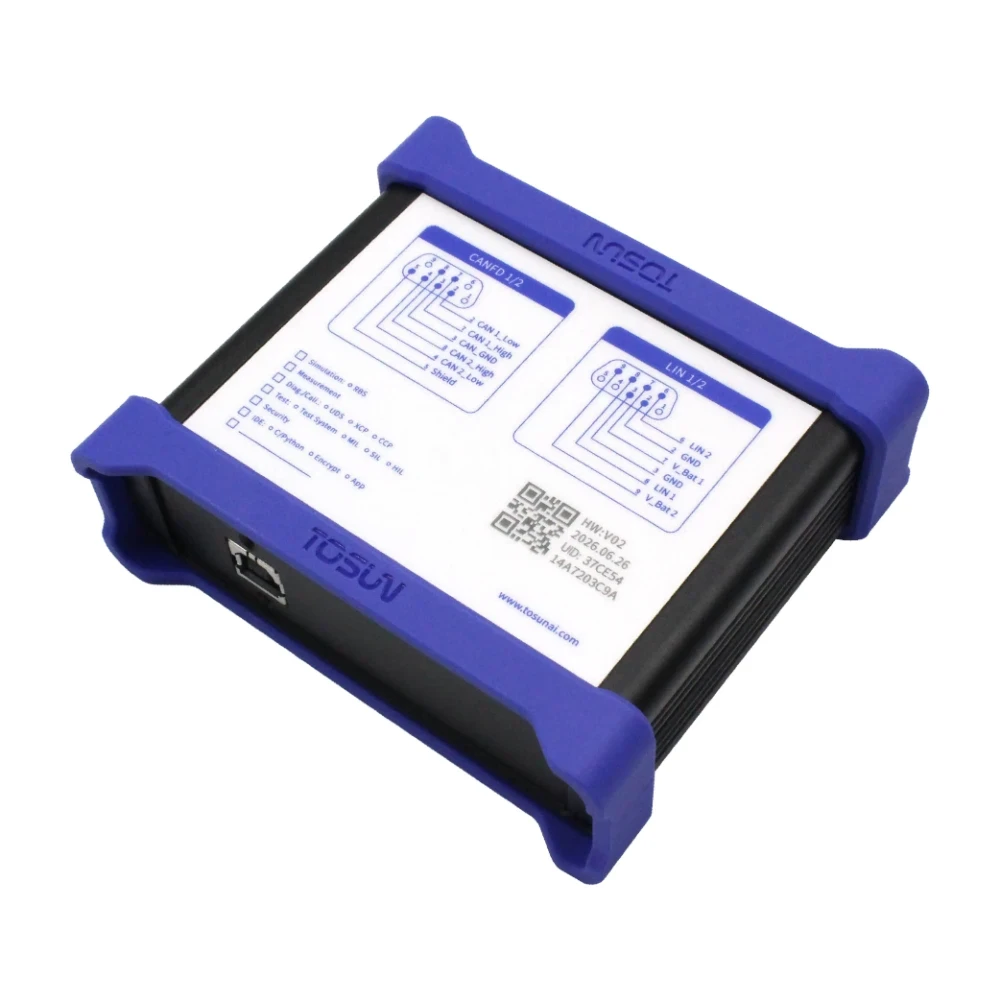

接口针脚	标准 D-Sub, 9-Pin
License	可加载 TSMaster 所有付费 License
供电	USB 供电，LIN 可外部供电（12 V ~ 36 V）
功耗	2 W
ESD 防护等级	接触放电等级 4 kV，空气放电等级 8 kV
CAN	符合 ISO 11898-1/-2 规范；波特率 125 kbps ~ 1 Mbps；数据长度最大 8 字节
CAN FD	符合 ISO 11898-1 规范；波特率 125 kbps ~ 8 Mbps；数据长度最大 64 字节，支持 BRS；收发速率 20,000 帧/秒（单通道 1 Mbps 0 字节远程帧）
LIN	支持 LIN 1.3/2.0/2.1/J2602，主/从模式；波特率 4.8 kbps ~ 20.0 kbps（FAST 模式数据段最高 20 Mbps）；数据长度 1 ~ 2048 字节；支持 LDF 调度表加载、运行、创建与配置
终端电阻	每个 CAN 通道自带 120 Ω 终端电阻
外壳材质	金属
尺寸	约 113 × 98 × 38 mm
重量	约 248 g
工作温度范围	-40℃ ~ 80℃
工作湿度范围	10% ~ 90% （无凝露）
