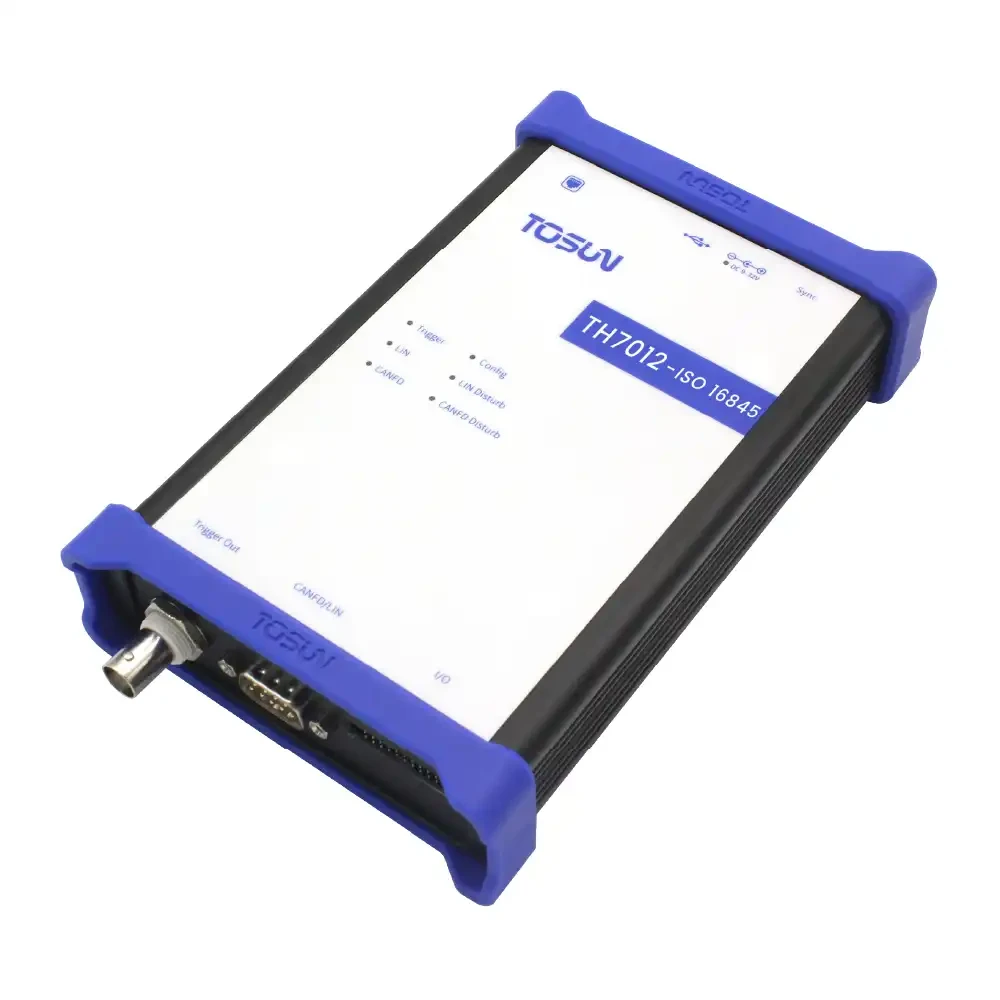

TH7012-ISO 16845 – CAN 一致性测试仪
TH7012-ISO 16845 CAN 一致性测试仪是同星智能推出的 CAN IP 核一致性检测设备，产品采用 RJ45 以太网接口与 PC 连接，Windows 系统免驱设计使得设备具备系统兼容性。
TH7012-ISO 16845 – CAN 一致性测试仪
：产品概述
配合上位机程序，TH7012-ISO 16845 支持测试 IUT 对不同标识符和不同帧长度的标准帧、拓展帧、CAN FD 帧和 CAN FD 拓展帧的收发能力。TH7012-ISO 16845 支持测试 IUT 的错误处理功能，其中错误包括 BIT 错误，CRC 错误，STUFF 错误，FORM 错误和过载帧错误。此外，还能测试 IUT 在主动错误和被动错误状态下不同行为的能力。
TH7012-ISO 16845 CAN 一致性测试仪可以用于检测被测件的 CAN IP 核是否符合ISO-11898-1 CAN 通信协议规范。

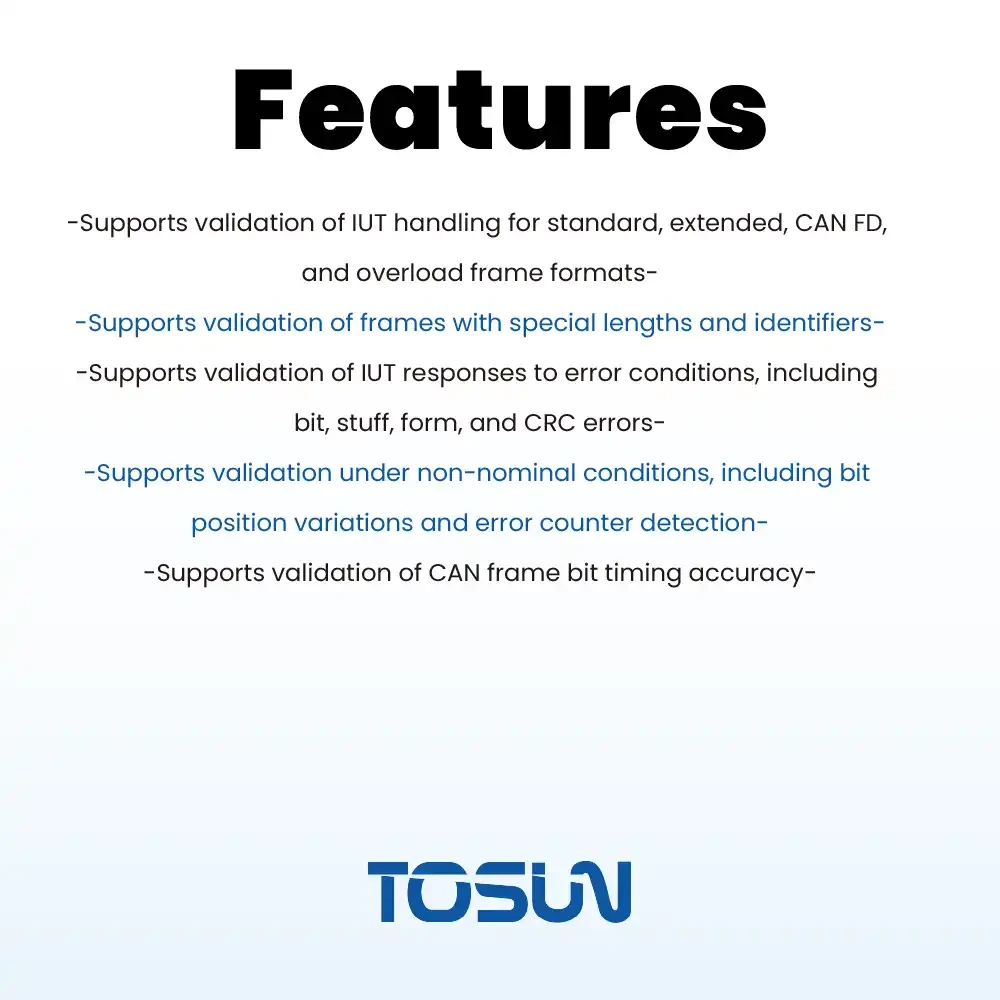

功能特征
- 支持验证 IUT 对特殊长度和标识符的响应
- 支持验证 IUT 对 CAN 标准帧的处理是否正确
- 支持验证 IUT 对 CAN 拓展帧的处理是否正确
- 支持验证 IUT 对 CANFD 帧的处理是否正确
- 支持验证 IUT 对 CANFD 拓展帧的处理是否正确
- 支持验证 IUT 对 BIT 错误的响应是否正确
- 支持验证 IUT 对 STUFF 错误的响应是否正确
- 支持验证 IUT 对 FORM 错误的响应是否正确
- 支持验证 IUT 对 CRC 错误的响应是否正确
- 支持验证 IUT 的 CAN 帧的位定时功能是否正确
- 支持验证 IUT 对过载帧的处理是否正确
- 支持验证 IUT 对非标称比特位的响应，错误计数器的检测是否正确
技术参数
| 通道 | 1 * LIN， 1 * CAN， 1 * UART |
| PC 接口 | USB 2.0、RJ45 以太网 |
| 驱动 | Windows 系统免驱设计，具备极佳的系统兼容性 |
| 供电 | 支持 USB 独立供电，或者外部 DC 供电 (9-36 V) |
| 功耗 | 3 W |
| 外壳材质 | 金属 |
| 尺寸 | 约 191 * 118 * 38 mm |
| 重量 | 约 420 g（无包装）/ 约 775 g（含包装） |
| 工作温度 | -40℃ ~ 80℃ |
| 工作湿度 | 10% ~ 90%（无凝露） |
| 工作环境 | 远离腐蚀性气体 |
目前产品处于开发/测试阶段，外观或功能可能与最终上市版本有所不同。
我们期待透过您的试用，发现潜在问题并持续迭代
其他信息
下载
Datasheet
简体中文
Datasheet
English version
使用手册
简体中文
User Manual
English version
配套软件
CE 证书
配套软件
配套软件
常见问题
注意事项
注意！静电放电（ESD）可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。
使用设备前，请仔细查阅产品使用手册内的引脚资讯。在设备运行期间，务必注意正确连接电源线，并避免插拔。
