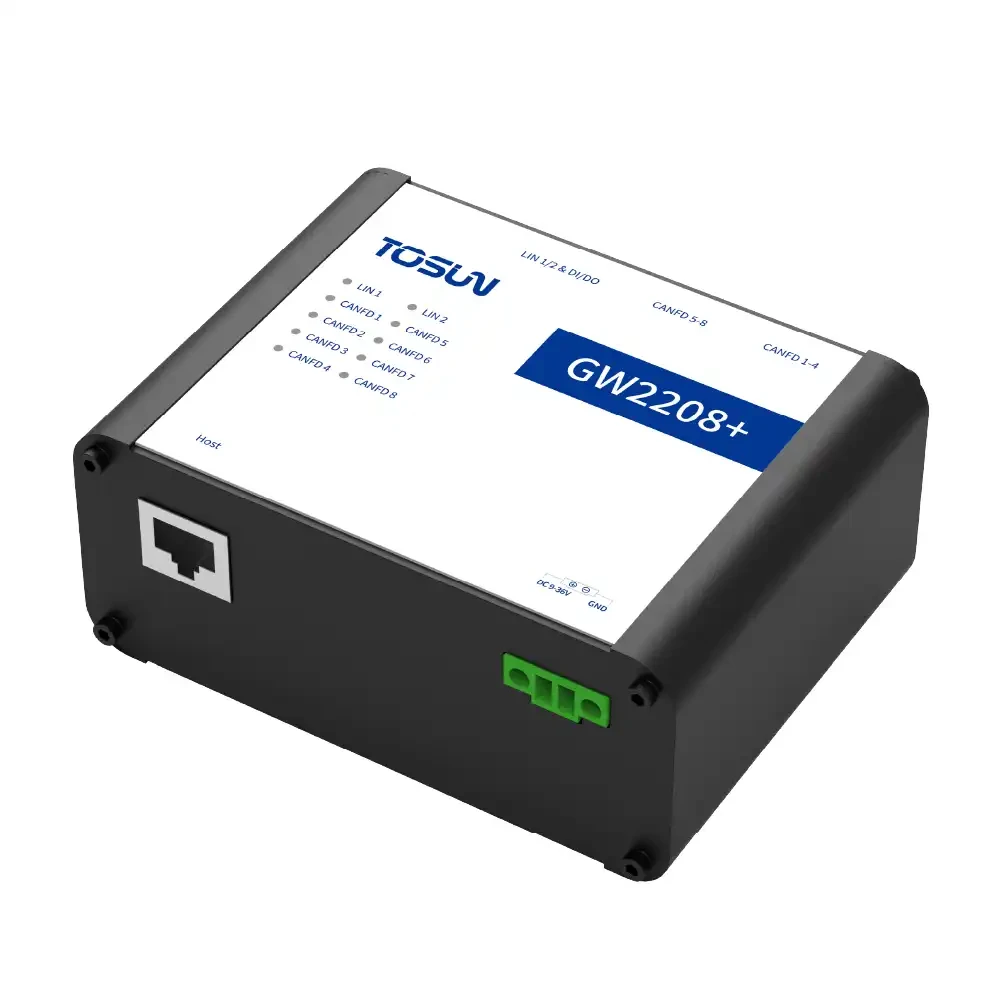

GW2208+ – CAN/CAN FD/LIN 网关设备
GW2208+ 是一款可将CAN/LIN 转以太网的网关设备，支持在线/离线使用（*离线网关功能后续升级支持），集成了先进的CAN/CAN FD 和LIN 总线技术，支持多种通信协议和数据处理功能。该设备不仅支持CAN 与CAN FD 之间的转换，还能够实现CAN 与LIN 的互转以及LIN 与LIN 的互转。
GW2208+ – CAN/CAN FD/LIN 网关设备
：产品概述
GW2208+ 能够实现不同总线协议之间的无缝通信，为复杂系统中的总线通信提供了极大的便利。
其中8路CAN/CAN FD，在CAN 协议下波特率125 kbps-1Mbps可调，CANFD 协议下最大支持8 Mbps；2路LIN 主从节点可软件配置，支持0-20 kbps波特率；同时内置多路数字I/O接口，方便于多种信号测量和系统集成。
GW2208+ 采用以太网的方式与PC 连接，确保了数据传输的速率，使得设备在进行大量总线数据处理时不会与PC端出现通讯瓶颈，配合功能强大的TSMaster 软件，支持加载DBC，LDF，XML，ARXML等格式数据库文件，可以很方便地监控、分析、仿真各类总线数据，也支持UDS诊断、ECU刷写、CCP/XCP标定等功能。
- 8路CAN/CAN FD，2路LIN
- CAN 通道波特率125 kbps-1 Mbps 可调，CAN FD 最大支持8 Mbps
- LIN 通道协议支持LIN1.3 和2.x，波特率0-20 kbps
- LIN 总线主从节点可软件配置
- 支持DO *2，DI *4
- 支持CAN/CAN FD/LIN的转换
- CAN/CAN FD/LIN 报文过滤
- 内置120 欧终端电阻可软件配置
- 支持BLF 和ASC 等多种格式数据记录和离线/在线回放
- 自由设定转换规则且转换规则可持久保存，离线网关功能（*后续升级支持）
*中继扩容、报文路由、速率适配为离线网关功能，待上线
典型应用:
- CAN/CAN FD总线数据监控，采集和解析
- LIN总线数据监控，采集和解析
- CAN/CAN FD/LIN 在线/离线网关
- DIDO（数字输入输出）
技术参数
| 配置项 | 描述 |
| 通道 | 8 * CAN FD、2 * LIN、4 * DI、2 * DO |
| PC 接口 | RJ45 以太网 |
| 驱动 | Windows 系统免驱设计 |
| 缓存 | 硬件缓存，确保不丢帧 |
| CAN | 支持 CAN2.0A、B 协议，符合 ISO11898-1 规范，波特率 125 kbps-1 Mbps |
| CANFD | 支持 ISO 和非 ISO 标准的 CAN FD，波特率 125 kbps-8 Mbps |
| LIN | 支持 LIN1.3 和 2.x，波特率 0-20 kbps |
| 供电 | 外部 DC 供电 (9-36 V) |
| 外壳材质 | 金属 |
| 尺寸 | 约 105 * 83.70 * 45 mm |
| 重量 | 约 300 g (无包装) / 约 470 g (含包装、配件) |
| 工作温度 | -40℃ ~ 80℃ |
| 工作湿度 | 10% ~ 90% (无凝露) |
| 工作环境 | 远离腐蚀性气体 |
目前产品处于开发/测试阶段，外观或功能可能与最终上市版本有所不同。
我们期待透过您的试用，发现潜在问题并持续迭代
其他信息
常见问题
注意事项
注意！静电放电（ESD）可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。
使用设备前，请仔细查阅产品使用手册内的引脚资讯。在设备运行期间，务必注意正确连接电源线，并避免插拔。
