TTS8015 – 16通道模拟IO模块，0–60V电压范围，支持 EtherCAT®通信

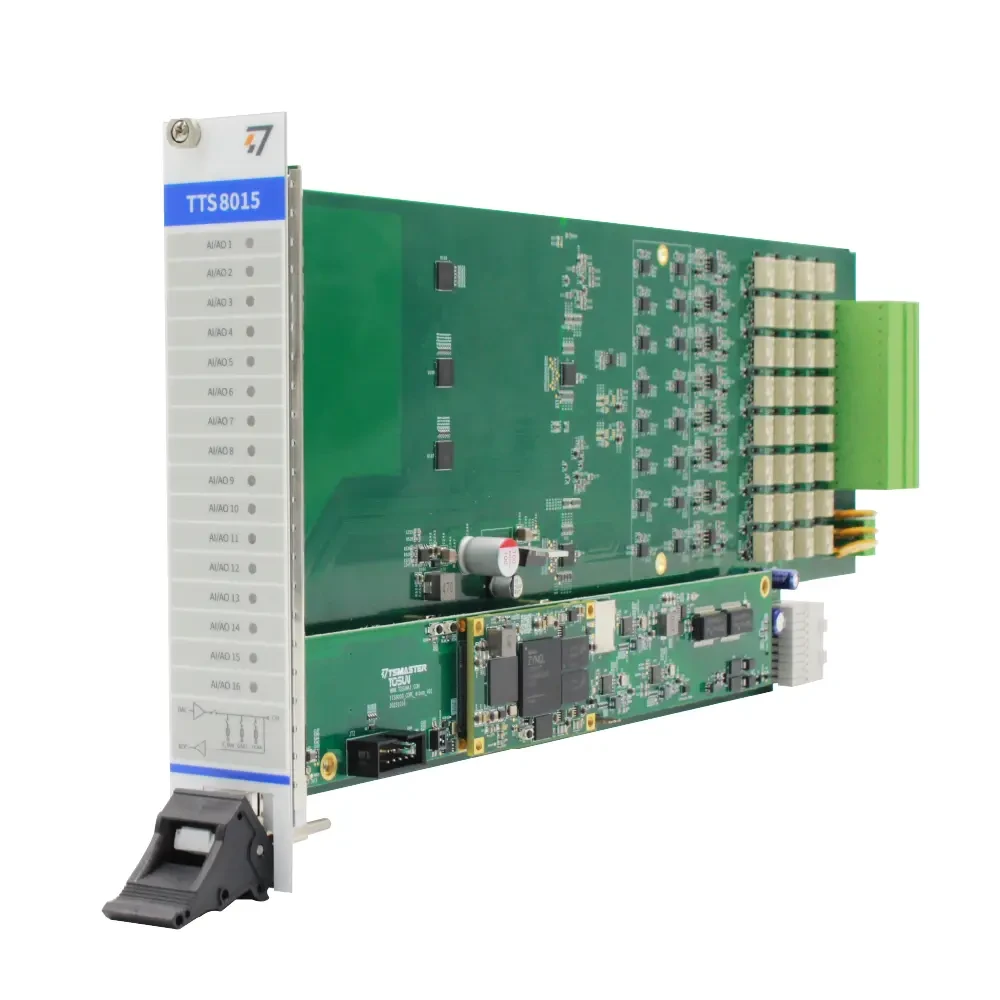

TTS8015 是一款专为 TTS 系统设计的高度集成的模拟信号处理模块，16 通道模拟输入测量，有效测量范围 0V~60V，16 通道独立模拟输出，有效输出并回采范围 0V~40V。提供高-低侧短路、对地/虚拟地/公共端短路等多种故障注入模式。板卡支持通过 EtherCAT 总线实现远程实时控制，通过 XML 文件定义的功能控制信号，可灵活配置电压输出/采集工作状态，在单个紧凑单元中集成了多通道高精度测量与可编程模拟信号输出能力，提供一体化的测试解决方案。
TTS8015 – 16通道模拟IO模块，0–60V电压范围，支持 EtherCAT®通信
：产品概述
典型应用
- 传感器与变送器的测试与标定
- 控制器（PLC/DCS/ECU）的硬件在环测试
- 数据采集系统（SCADA/DAS）的精度验证
- 执行机构驱动器的耐久性与故障边界测试
- 汽车电子与新能源（BMS/VCU）的专用测试
- 科研与可靠性验证
产品特性
- 支持EtherCAT 实时通信协议，响应速度快，控制精度高
- 支持多板级联扩展，适配复杂测试场景
- 具备以太网固件更新功能，维护成本低
技术参数
设备
| 通信接口 | 100BASE EtherCAT |
| 管理接口 | 1000BASE-T(X) Ethernet |
| 接口针脚 | 板对板连接器，60-Pin |
| AI/AO 通道 | AI/AO*16 |
| 功能通道 | 三路故障注入：F_COM/F_GND/F_BAT |
| EtherCAT | 100BASE-TX 总线标准，支持全双工通信 |
| 供电 | DC24V |
| 功耗 | 2.9W |
| 尺寸 | 380.6×35.56×172.85 mm |
| 工作湿度范围 | 10%~90%（无凝露） |
| 工作环境 | 远离腐蚀性气体 |
输出/采集电压
| 输出电压 | 有效输出范围 0~40V |
| 采集电压 | 有效采集范围 0~60V |
100BASE EtherCAT
| 协议支持 | 支持 IEC61158、IEEE802.3 等协议标准 |
| 物理层 | 标准以太网 100BASE |
| 信号响应时间 | 最大为 10ms |
| 通信模式 | 支持全双工模式通信 |
故障注入
| 故障注入通道数量 | 16 路 AI/AO |
| 故障类型 | 开路、短路 |
电气参数
电源特性参数
| 工作电压 | DC 供电 | — | 24 | — | V |
| 功耗 | DC 供电 | — | 7.1 | — | W |
注：功耗典型值 7.1W 为单通道输出电压实测值。
目前产品处于开发/测试阶段，外观或功能可能与最终上市版本有所不同。
我们期待透过您的试用，发现潜在问题并持续迭代
其他信息
下载
Datasheet
简体中文
Datasheet
English version
使用手册
简体中文
User Manual
English version
配套软件
CE 证书
配套软件
配套软件
常见问题
两款产品的电压范围有什么区别？
TTS8015 的输出范围为 0V～40V（正电压），并且支持独立采集 0V～60V；
TTS8016 的输出范围为 -12V～12V（双极性电压），不具备输入采集功能。
TTS8016 的输出范围为 -12V～12V（双极性电压），不具备输入采集功能。
两款产品都支持故障注入吗？
是的，两款产品都支持 16 路故障注入，故障类型包括开路和短路，操作方式完全一致。
注意事项
注意！静电放电（ESD）可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。
使用设备前，请仔细查阅产品使用手册内的引脚资讯。在设备运行期间，务必注意正确连接电源线，并避免插拔。
