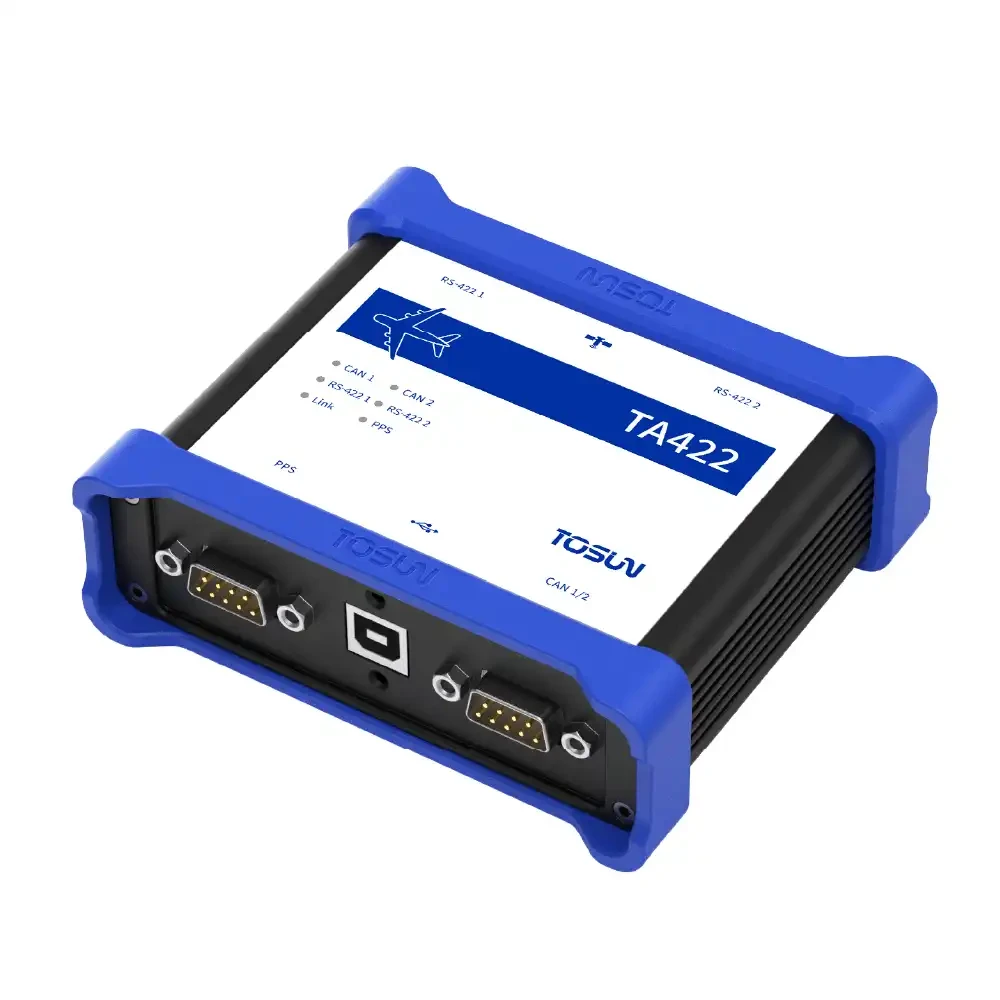

TA422 – 2 路 CAN/CAN FD, 2 路 RS422, PPS 时间同步转 USB 接口
TA422 是一款多接口通信设备，集成2 路CAN/CAN FD、2 路RS422 串行接口及1 路PPS 时间同步信号接口，具备高可靠性、强抗干扰性及良好的扩展性。设备支持CAN 波特率灵活配置，并可按需设置RS422 的数据位、停止位、校验位及波特率，同时支持PPS 时间同步信号的脉宽与电平参数自定义。
TA422 – 2 路 CAN/CAN FD, 2 路 RS422, PPS 时间同步转 USB 接口
：产品概述
设备通过USB 接口与PC 端连接，采用Windows 及Linux 系统免驱设计，无需额外安装驱动程序，具备出色的系统兼容性。产品采用工业级硬件设计，适配恶劣工作环境，可实现多设备间的数据交互、指令传输及统一时间校准。
典型应用
- 域控制器测试
- 整车多通道CAN FD/CAN 总线数据采集
- 各种自动化测试系统
- 连接PLC、传感器、驱动器等工业设备，实现数据采集与控制指令下发
- 通过PPS 信号为多设备提供高精度时钟同步（如分布式测控系统）
产品特性
- CAN 通道波特率125 kbps ~ 1 Mbps 可调，CAN FD 最大支持5 Mbps（8 Mbps 选配）
- RS422 全双工串行通信，支持多种波特率（4800 ~ 921600 bps）和数据格式（数据位、停止位、校验位可调）
- CAN 通道DC 2500 V 强力隔离，适应恶劣工况环境
- USB 免驱设计，Windows/Linux 即插即用，具备极佳的系统兼容性
- 1 Hz 脉冲信号，占空比可软件配置（最小0.1%）
技术参数
| PC 接口 | USB 2.0 (HS) |
| 缓存 | 硬件缓存 |
| 接口针脚 | 标准 D-Sub, 9Pin (DB9) |
| CAN | 支持 CAN 2.0 A、B 协议, 符合 ISO 11898-1 规范, 波特率 125 kbps ~ 1 Mbps |
| CAN FD | 支持 ISO 和非 ISO 标准的 CAN FD, 波特率 125 kbps ~ 5 Mbps (8 Mbps 需定制) |
| 供电 | USB 供电 |
| 功耗 | 1.5 W |
| ESD 防护等级 | 接触放电等级 8 KV, 空气放电等级 8 KV |
| 尺寸 | 98 * 113 mm |
| 重量 | 275 g |
| 工作湿度范围 | 10% ~ 90% (无凝露) |
| 工作环境 | 远离腐蚀性气体 |
目前产品处于开发/测试阶段，外观或功能可能与最终上市版本有所不同。
我们期待透过您的试用，发现潜在问题并持续迭代
其他信息
下载
Datasheet
简体中文
Datasheet
English version
使用手册
简体中文
User Manual
English version
配套软件
CE 证书
配套软件
配套软件
常见问题
注意事项
注意！静电放电（ESD）可能会损坏或摧毁卡上的元件。请采取预防措施以避免静电放电。
使用设备前，请仔细查阅产品使用手册内的引脚资讯。在设备运行期间，务必注意正确连接电源线，并避免插拔。
