TSMaster Bus Analysis｜汽车总线分析与 TLog 设备授权

TLog 不仅是一台用于实车路试和长期数据采集的离线记录设备。激活并连接 TSMaster 后，它同样可以作为在线总线分析工具使用，直接进行报文监控、数据发送、信号分析及实时诊断。

这意味着同一套 TLog 硬件既可以脱离电脑独立完成数据记录，也可以连接电脑进入在线分析模式。从实验室调试、实车测试到问题复现与数据回溯，都可以沿用同一套设备与 TSMaster 工作流，实现 “在线分析 + 离线记录”一体化。

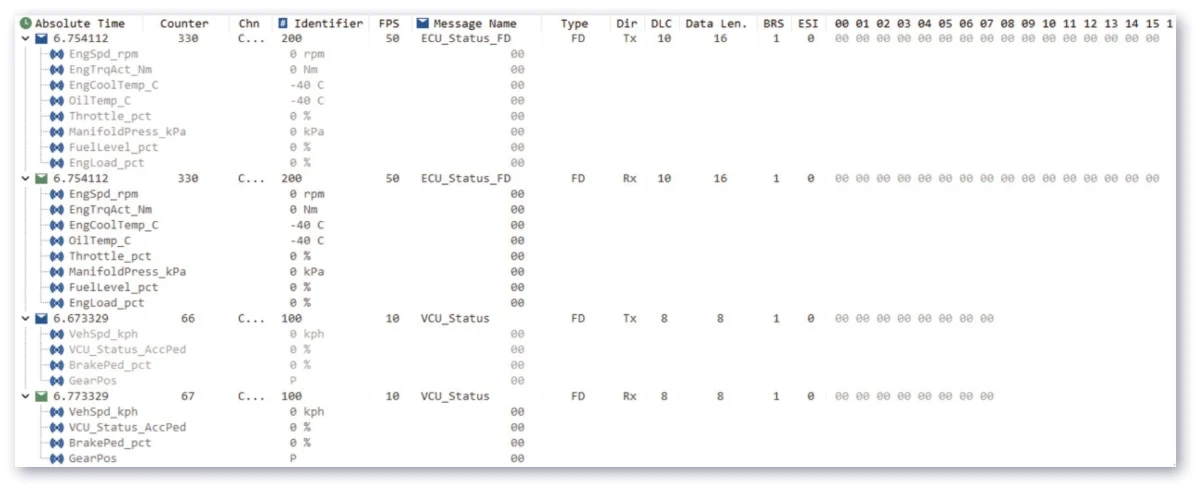

报文监控

可依通道与 ID 过滤，加载 DBC 后直接显示解析后的信号值；发生变化的报文字节自动加粗，异常一目了然。支持 CAN FD／CAN／LIN／FlexRay／车载以太网，可在绝对与相对时间之间切换，并查看帧率或发送周期。

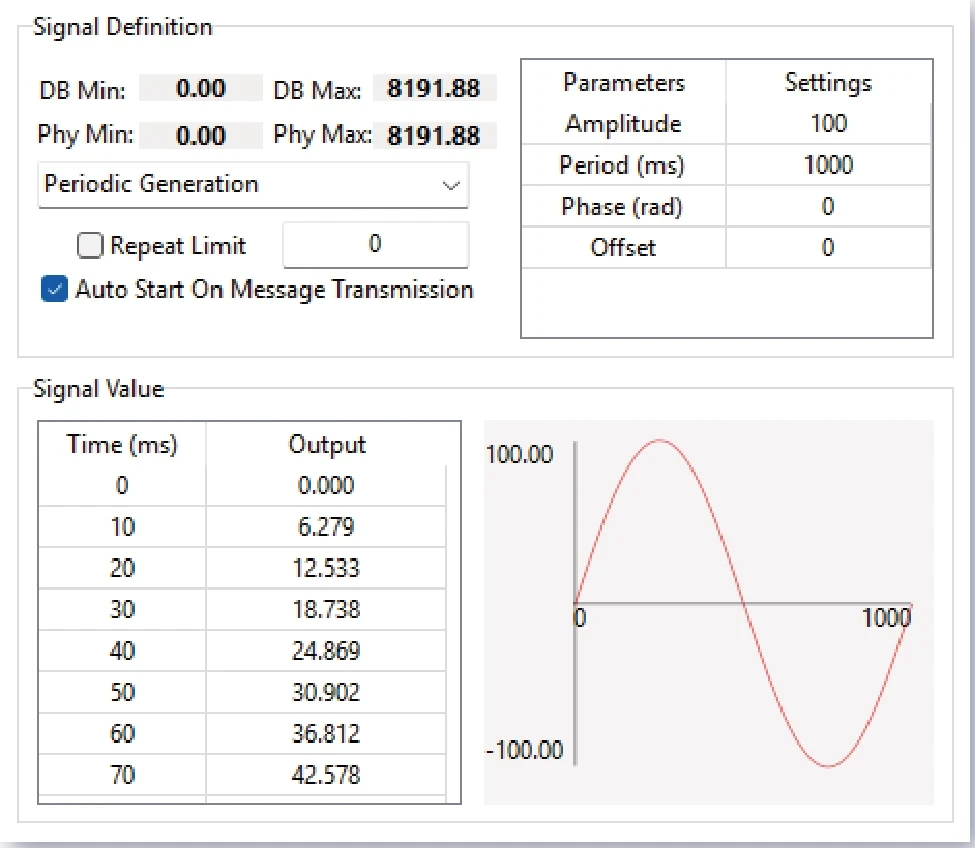

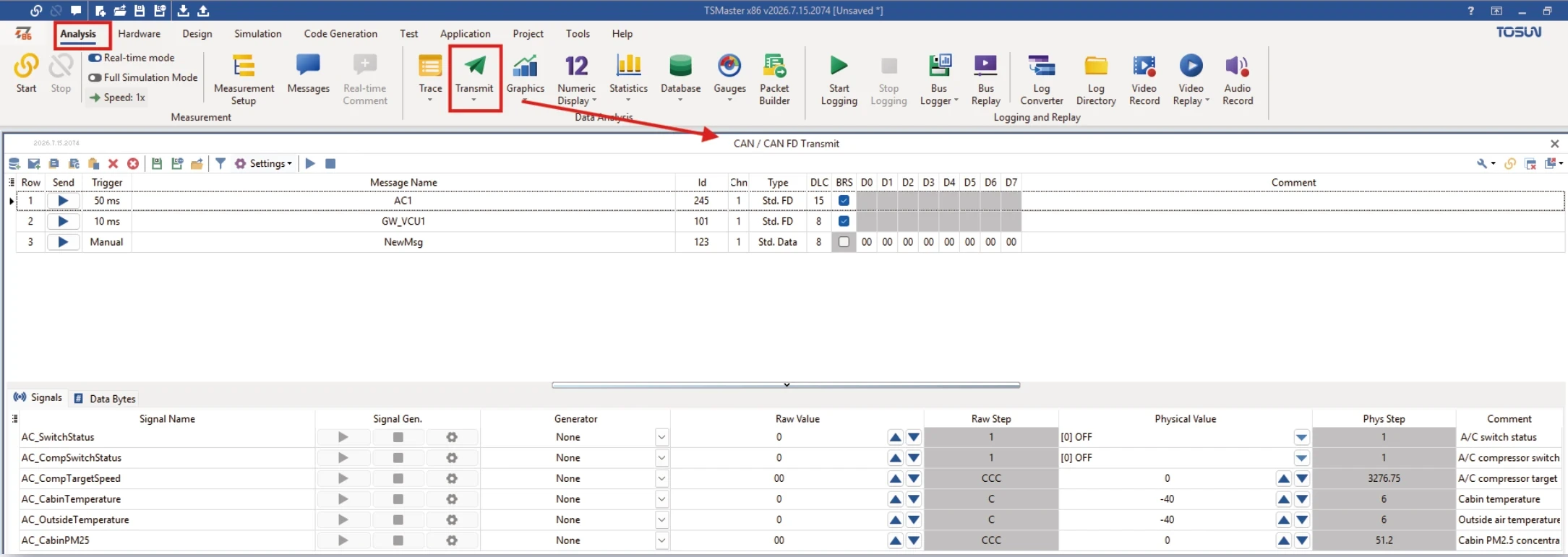

报文发送与信号生成器

支持手动、快捷键与周期发送。内建信号生成器可产生正弦、方波、三角波及自定义波形——无需外部设备，即可为被测 ECU 提供动态、可控的激励信号，用于功能验证、压力测试与故障复现。

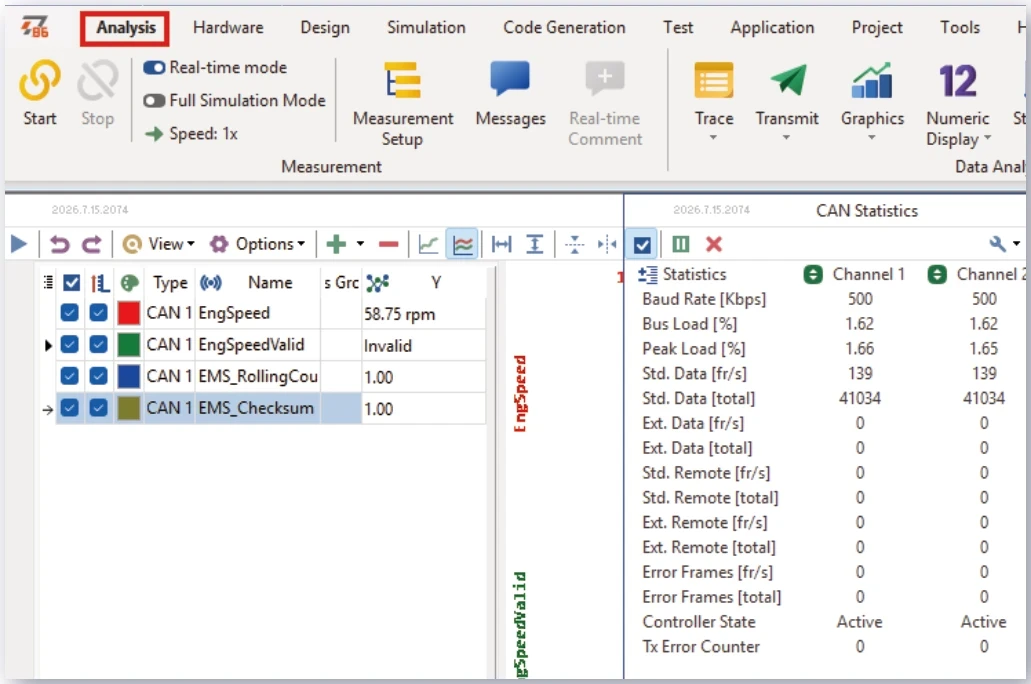

总线统计

实时汇总每条通道的负载率、峰值负载、数据帧率、错误帧率、控制器状态与错误计数，帮助快速判断总线是否过载、帧类型分布是否符合预期，以及控制器是否报错。

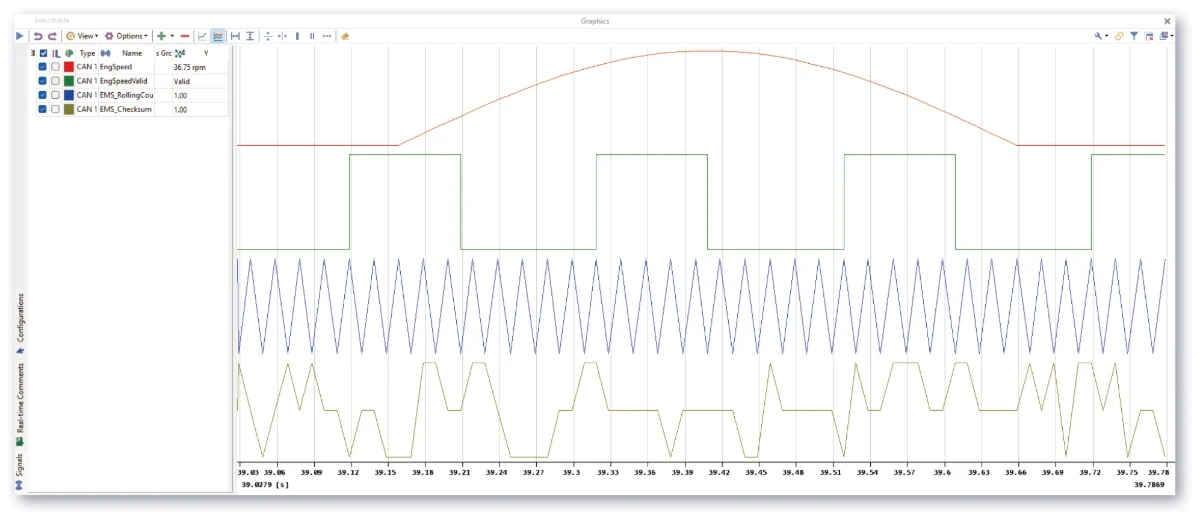

图形曲线

将采样信号按时间顺序绘制成曲线，支持多信号、多轴显示与游标分析（最大／最小／差值），并可添加时间点或区间标注，标记状态跳变、触发条件或异常，提升复盘与报告效率。

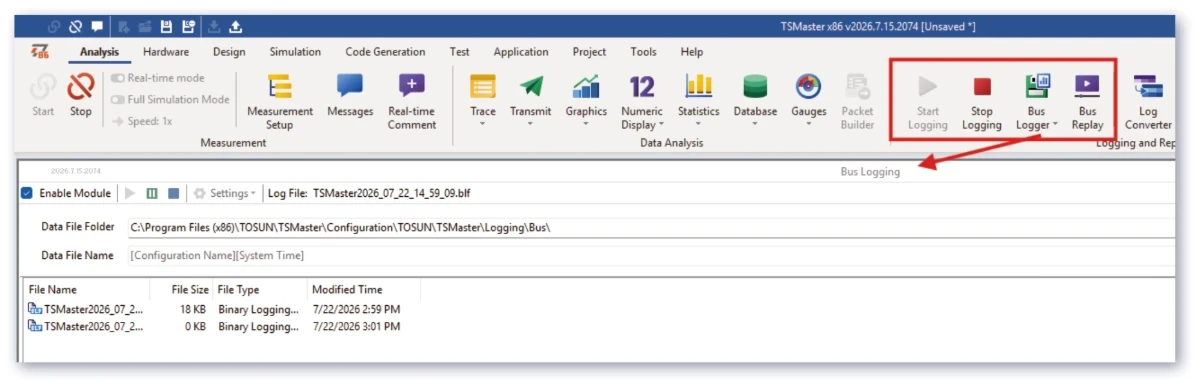

总线记录

以 BLF 为默认格式，支持按文件大小或报文数量自动分卷，以及自定义命名规则，适用于长时、大数据量的实车采集。

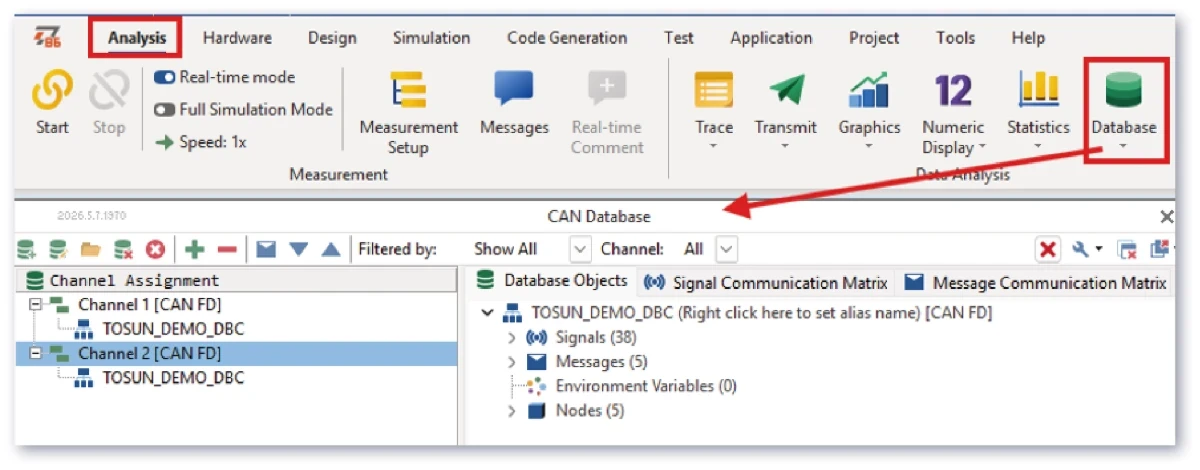

数据库解析

支持 DBC／ARXML／LDF／XML，加载后即可查看完整的网络结构与通信矩阵，并将原始报文映射为可读信号。

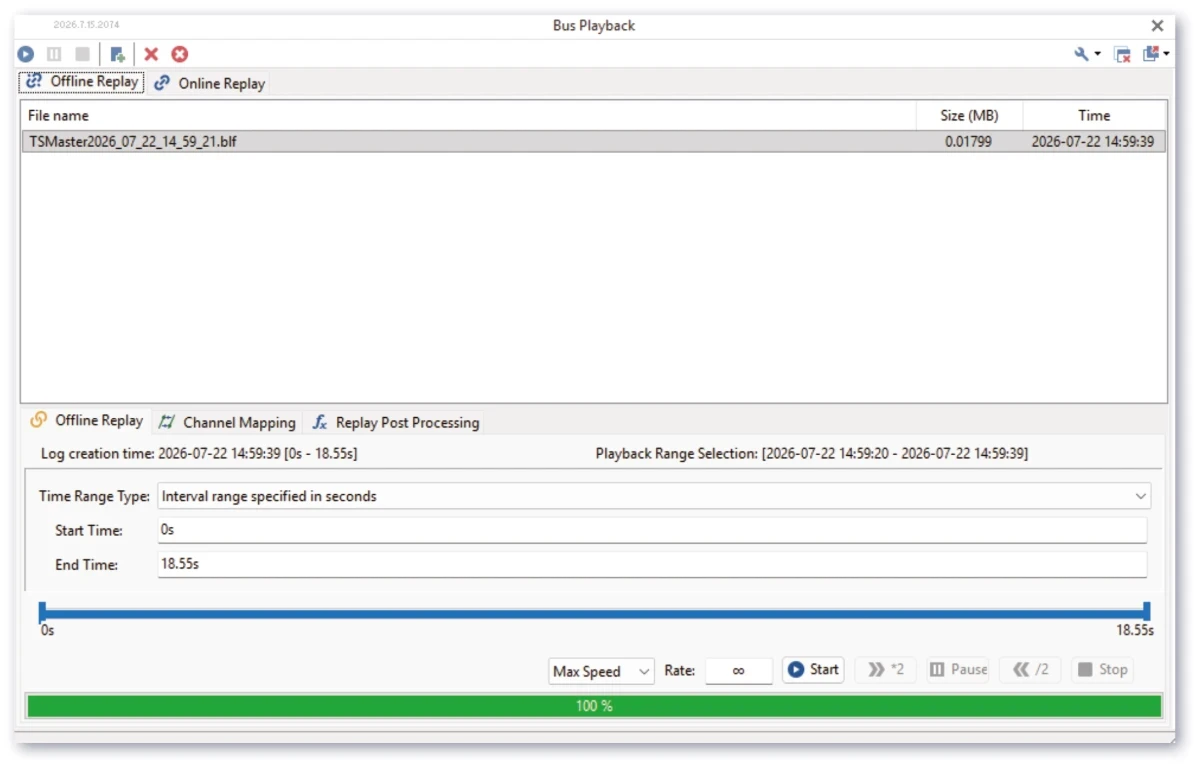

报文回放

BLF／ASC 支持在线重发与离线分析，可设定过滤条件、通道映射与时序条件，让现场采集到的异常在桌面稳定复现。

适用对象

• 需要监看总线、抓 log、复现问题的工程师
• 需要为被测 ECU 提供激励信号的验证人员
• 需要长时记录实车数据并事后分析的团队

与硬件的关系

「总线分析」可作为能力页独立呈现，也可与 TLog 设备激活商品关联（具体设备与授权范围以最新 SKU 说明为准）。
