TSMaster Standard 标准版｜ECU 诊断、J1939 与 Ethernet RBS

从仿真进一步走向 ECU 诊断与刷写

当项目从「让 ECU 通信起来」推进到「与 ECU 进行诊断通信，并完成固件刷写」，就需要进一步引入 UDS 诊断协议。TSMaster Standard 标准版在分析与仿真基础上，扩展 UDS、DoIP、Flash Bootloader 刷写等能力，覆盖 ECU 开发与测试中的诊断及刷写需求。
通过 诊断参数配置 — 诊断数据库 — 诊断控制台 — 自动化刷写，将 UDS 诊断与 ECU 固件刷写整合在同一工具链中，降低诊断流程配置与自动化开发的复杂度。

UDS 诊断：从传输层到服务层，参数一处配齐

诊断传输层参数（总线类型、各类 ID、通道 DLC、间隔）与服务层参数（P2 时间、诊断仪在线参数、种子密钥）均可灵活配置。种子密钥既可直接导入 SeedKey DLL，也可使用内建的 SeedKey 算法编辑器——不必依赖外部开发工具，即可完成 SeedKey 算法。

诊断数据库：ODX／PDX 直接导入

支持导入 ODX／PDX 等标准诊断数据库文件，并可选择不同的 MCU 变量对象；也支持以特定格式的 Excel 表格作为诊断数据库。用户可自行编辑诊断数据库，包括各服务的设置、请求与应答参数，以及下载 APP 的复合诊断服务（APP 文件加载、校验方式、擦除 Flash、请求与传输数据配置等）。

诊断控制台：单次执行、逐条比对、看穿传输过程

诊断控制台可对诊断服务进行单次执行，并与实际回复逐条比对，还能选择是否同步诊断参数中的系统变量。在 ISO15765-2 窗口，可完整查看传输数据包的过程与参数解析——问题出在哪一层、哪一帧，一目了然。

Flash Bootloader 刷写：从一次配置，扩展到全链路方案

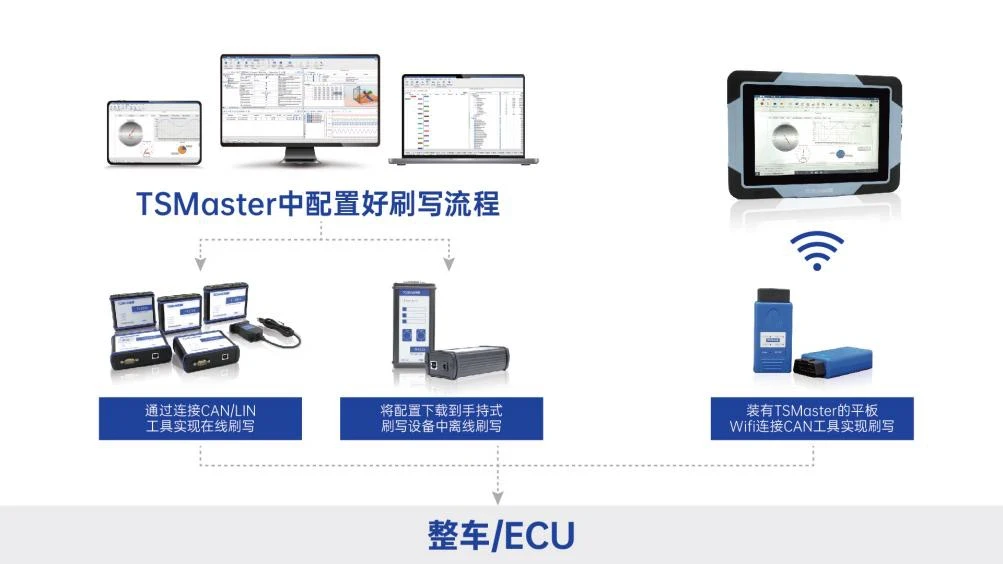

在 TSMaster 中可自定义流程、直接定义诊断服务，并以拖动排列已配置好的服务，快速搭建各类 Flash Bootloader 刷写流程。配合 Panel 等模块，无需编写脚本即可在软件内创建刷写窗体；再结合 COM、应用发布与硬件，同一套诊断架构即可延伸为不同场景的刷写方案：

• 诊断＋Panel → PC 刷写软件
• 诊断＋Panel＋COM → 产线刷写软件
• 诊断＋Panel＋COM＋应用发布 → 售后刷写软件
• 诊断＋TF1011 → 手持式刷写设备
• 诊断＋带无线模块的 CAN 设备 → 远程刷写设备

DoIP：同一套诊断，延伸到普通以太网与车载以太网 T1

DoIP 功能同时支持普通以太网 Tx 与车载以太网 T1，使用方式与 CAN 上的 UDS 诊断基本一致。已有的诊断配置与刷写流程，可平滑迁移到以太网链路，无需重建。

J1939 协议支持

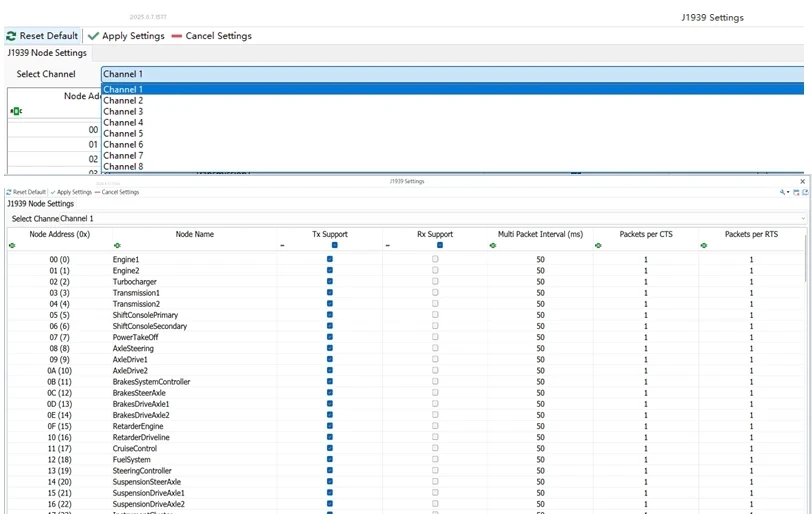

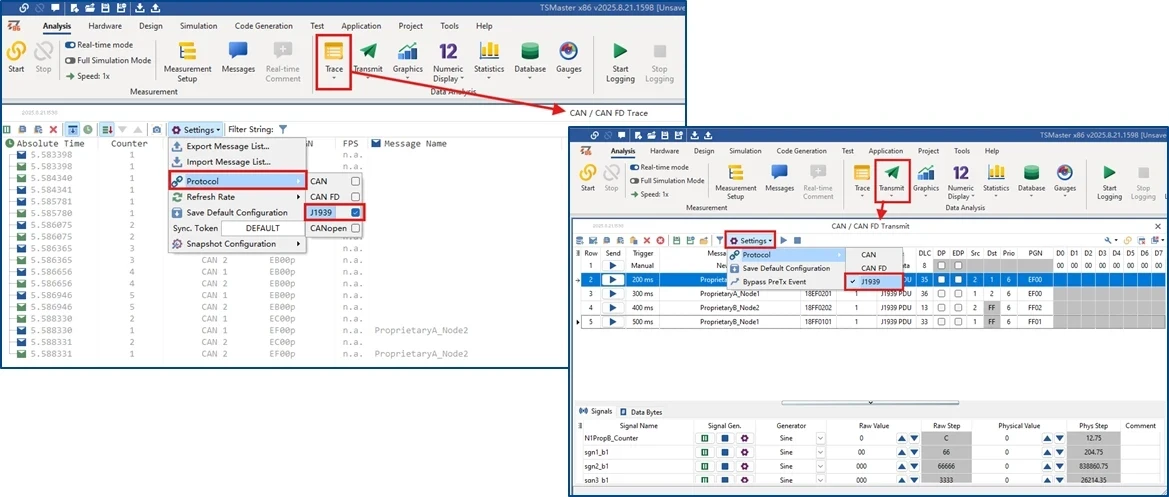

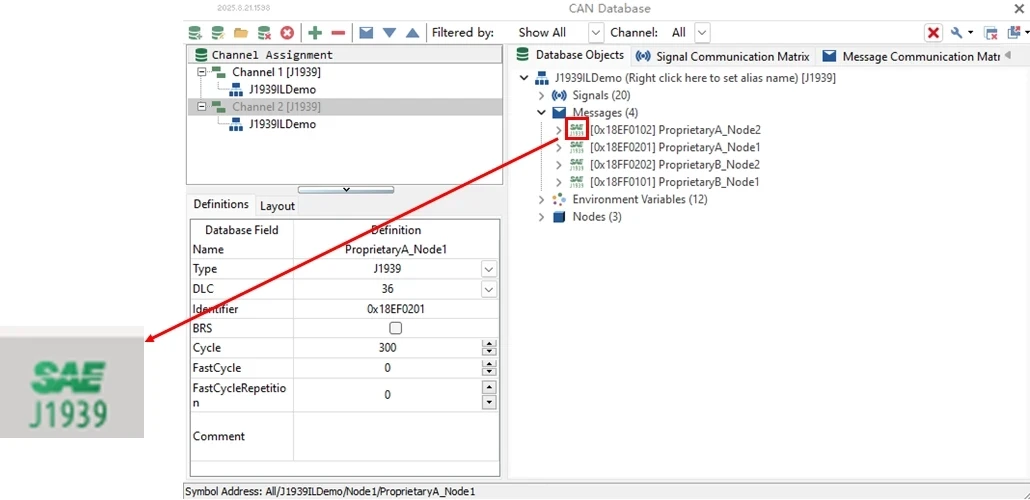

通过 TSMaster 可直接进行 J1939 报文分析、PGN／SPN 解析、DBC 数据库加载、报文发送与参数监控，帮助工程师快速完成商用车及重型车辆的 J1939 网络分析与 ECU 测试。

Ethernet RBS 通信仿真

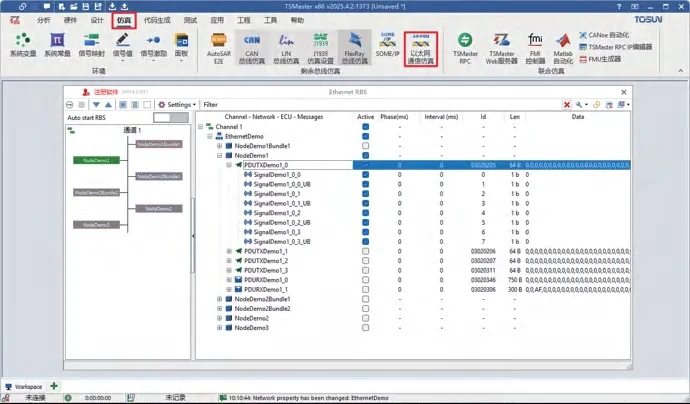

通过 TSMaster Ethernet RBS，可模拟车载以太网中的 ECU 节点与网络通信行为，并构建延迟、丢包及错误报文等测试场景，用于 ECU 集成前的通信验证与网络测试

适用对象

• 需要对 ECU 进行 UDS 诊断、并做 Flash Bootloader 刷写的研发与测试团队
• 需要为产线、售后建立刷写工具（PC／产线／手持／远程）的工程与服务部门
• 涉及商用车 J1939 或车载以太网（DoIP／T1）应用的网络工程师
• 已用 BasicPlus 做仿真与脚本、现在要加入诊断与刷写能力的用户

面向 ECU 诊断与刷写的完整能力

Standard 提供面向 ECU 开发与测试的 UDS 诊断、DoIP 与 Flash Bootloader 刷写能力，支持从诊断参数配置、诊断数据库管理、诊断服务测试到自动化刷写的完整流程，满足 ECU 诊断通信、功能验证与固件更新等应用需求。
