新品发布 | 同星多通道CAN FD转USB/WIFI设备,解决近距离无线通讯问题

新品发布

2024年1月,同星智能连续发布FlexRay系列产品TP1034和以太网系列产品TP1051,上周发布多通道总线记录仪产品TLog1004。1月19日,同星智能又推出一款2/4路CAN FD转USB和WIFI的工具,解决近距离无线通讯问题。

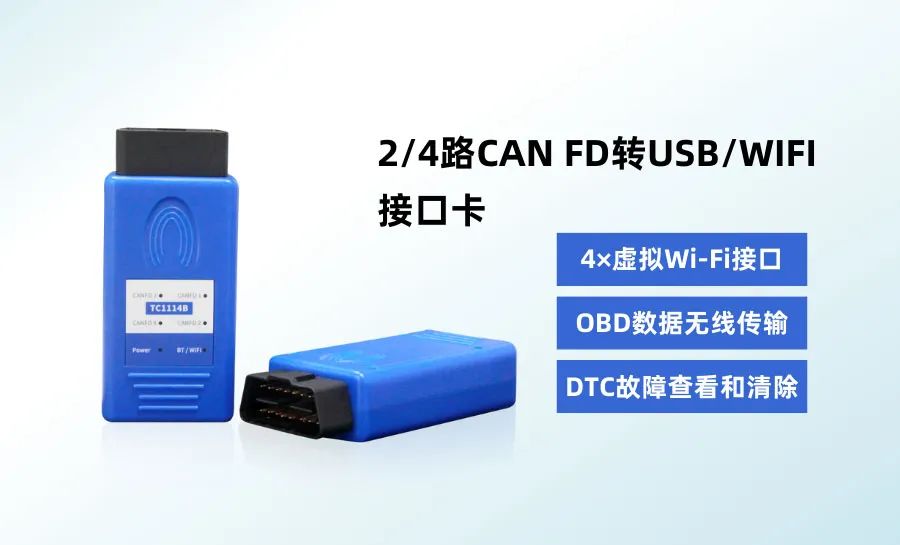

TC1113B/TC1114B-CAN FD转USB/WIFI

1.产品简介

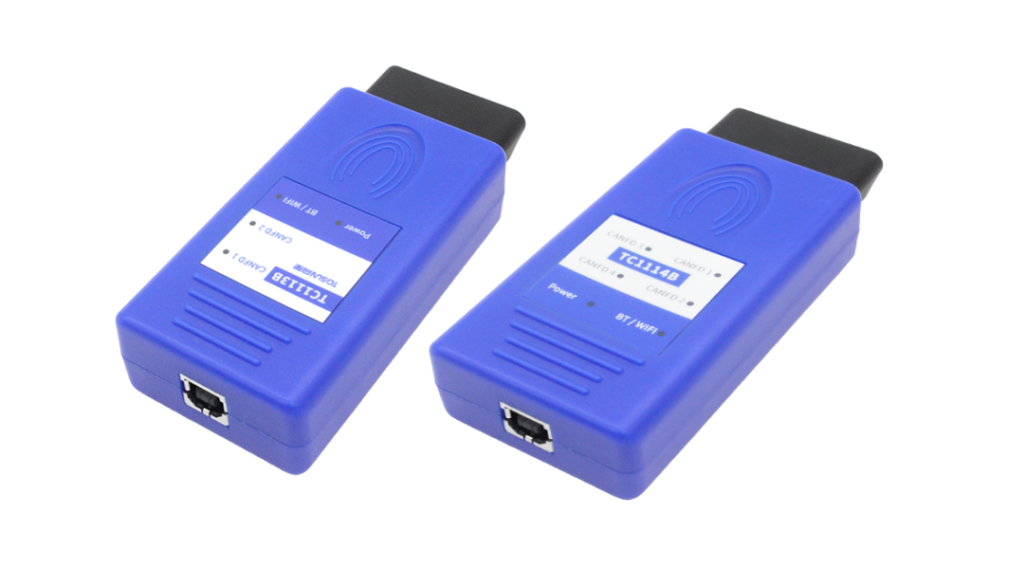

TC1113B和TC1114B是同星智能推出的2/4通道CAN FD总线转USB和WIFI的工具,CANFD总线速率最高支持8M bps,产品采用高速USB2.0接口与PC连接,OBD口与车端连接,支持WIFI功能,Windows系统免驱设计使得设备具备极佳的系统兼容性。

配合功能强大的TSMaster软件,支持加载DBC和ARXML数据库文件,可以很方便地监控、分析、仿真CAN FD总线数据,也可以支持UDS诊断、ECU刷写等功能。

WIFI模式推荐用于报文监听,诊断,不推荐用于仿真。

可用于Windows和Linux的二次开发API,可支持各类开发环境,如C++、C#、LabView、Python等,方便集成到各种测试系统中,高效易用。

同星多通道CAN FD转USB/WIFI设备,解决近距离无线通讯问题

2.典型应用

  1. OBD数据查看和分析
  2. OBD数据无线传输
  3. DTC故障查看和清除
  4. 整车/ECU刷写

3.主要功能

同星多通道CAN FD转USB/WIFI设备,解决近距离无线通讯问题
  • us(微秒)级硬件报文时间戳,满足高阶需求
  • 高速USB2.0接口,Windows、Linux系统免驱设计,具备极佳的系统兼容性
  • 汽车级设计,通过TSMaster软件支持DBC、ARXML数据库文件
  • CAN通道波特率125Kbps—1Mbps可调
  • CANFD通道波特率125Kbps-8Mbps可调
  • 支持BLF、ASC格式数据记录和离线/在线回放
  • 支持基于UDS的Flash Bootloader
  • 支持Windows、Linux系统二次开发接口
  • 内置120欧终端电阻可软件配置

WIFI 功能

  • 支持IEEE 802.11 b/g/n协议
  • 工作信道中心频率范围: 2412 ~ 2484 MHz
  • 在2.4GHz频带支持20MHz和40MHz频宽
  • 支持1T1R模式,数据速率高达150 Mbps
  • 无线多媒体(WMM)
  • 帧聚合(TX/RX A-MPDU, TX/RX A-MSDU)
  • 立即块确认(lmmediate Block ACK)
  • 分片与重组(Fragmentation and defragmentation)
  • 传输机会(Transmission opportunity, TXOP)
  • Beacon自动监测(硬件TSF)
  • 4×虚拟Wi-Fi接口
  • 同时支持基础结构型网络(InfrastructureBSS),Station 模式、SoftAP模式、Station + SoftAP模式和混杂模式

4.技术参数

常规参数

通道

4*CAN FD

PC端接口

高速USB2.0

CAN端接口

OBD

驱动

Windows、Linux系统免驱设计,具备极佳的系统兼容性

CAN

支持CAN2.0A、B协议,符合ISO11898-1规范,波特率125Kbps-1Mbps

CAN FD

支持ISO和非ISO标准的CAN FD,波特率125Kbps-8Mbps

时间戳精度

1us,硬件报文时间戳,满足高阶需求

终端电阻

内置120欧终端电阻可软件配置

隔离

CAN通道DC2500V隔离

外壳材质

塑料

尺寸

80mm*40mm*20mm

工作温度

-40℃~70℃

工作湿度

10% ~ 90% (无凝露)

工作环境

远离腐蚀性气体

USB 模式参数

每秒发送报文

最大20000帧/秒

每秒接收报文

最大20000帧/秒

供电

USB供电

缓存

硬件缓存,每个通道发送缓冲支持到1000帧CAN/CANFD

WIFI 模式参数

每秒发送报文

最大4000帧/秒

每秒接收报文

最大5000帧/秒

供电

OBD供电

缓存

每个通道支持到300帧CAN/CANFD

* 注:单通道1Mbps,0字节数据域情况
