：产品概述
诊断的价值，不在于「能手动发一条 UDS 服务」，而在于能把整套诊断流程标准化、自动化，并安全地交付到产线和售后。TSMaster 诊断把诊断参数配置、诊断数据库、诊断控制台与自动化刷写串成一条链路，让少代码、甚至零代码的诊断开发成为可能。

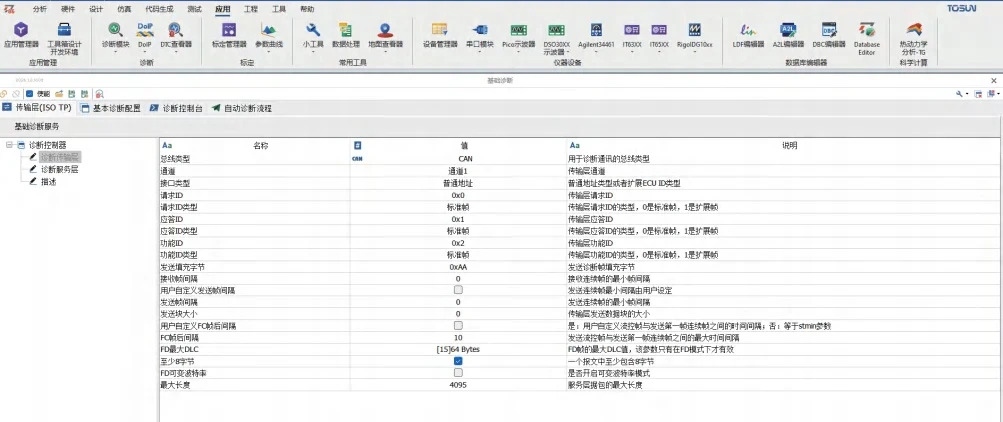

诊断参数配置
传输层参数（总线类型、ID、通道 DLC、间隔）与服务层参数（P2 时间、Tester Present、SeedKey）均可灵活配置。SeedKey 既可导入 DLL，也可使用内建的 SeedKey 算法编辑器——不依赖外部工具即可完成。

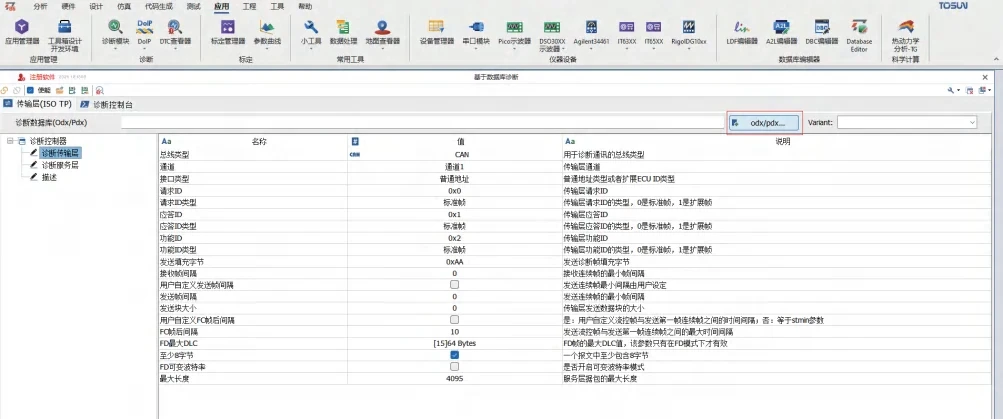

诊断数据库：ODX／PDX／CDD

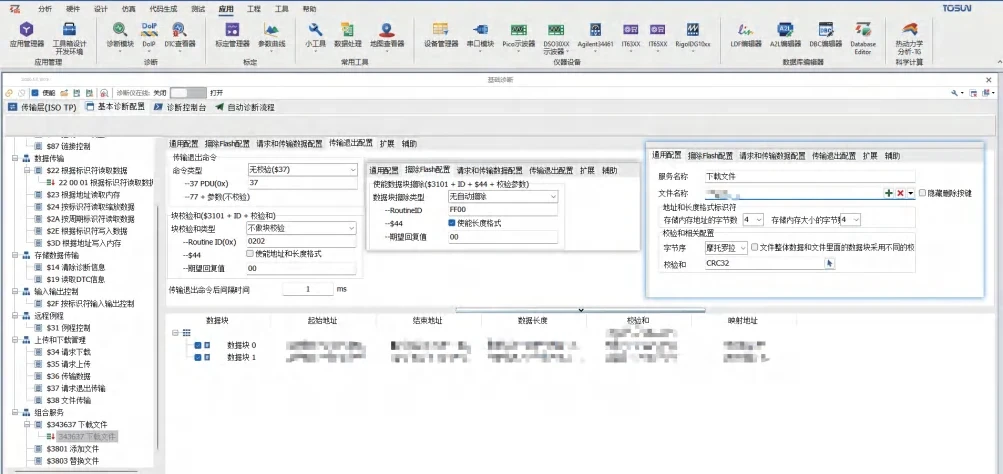

支持导入 ODX／PDX／CDD 等标准诊断数据库文件，可选择不同 MCU 变量对象，也支持以特定格式的 Excel 表格作为诊断数据库。用户可自行编辑诊断服务，包括下载 APP 的复合诊断服务（APP 文件加载、校验方式、擦除 Flash、请求与传输数据配置等）。

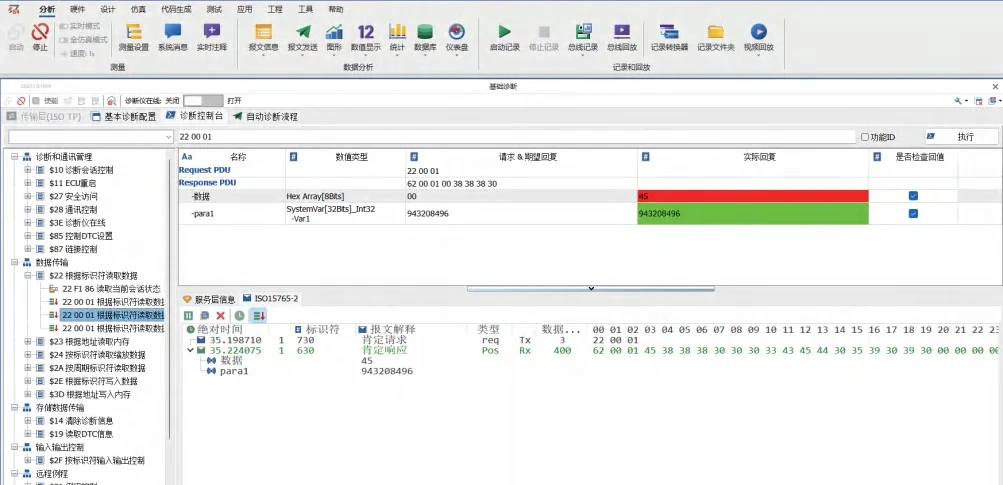

诊断控制台：服务执行、回复比对、ISO15765-2
诊断控制台可对诊断服务单次执行，并与实际回复逐条比对，还能选择是否同步系统变量。在 ISO15765-2 窗口，可完整查看传输数据包的过程与参数解析——问题出在哪一层、哪一帧，一目了然。

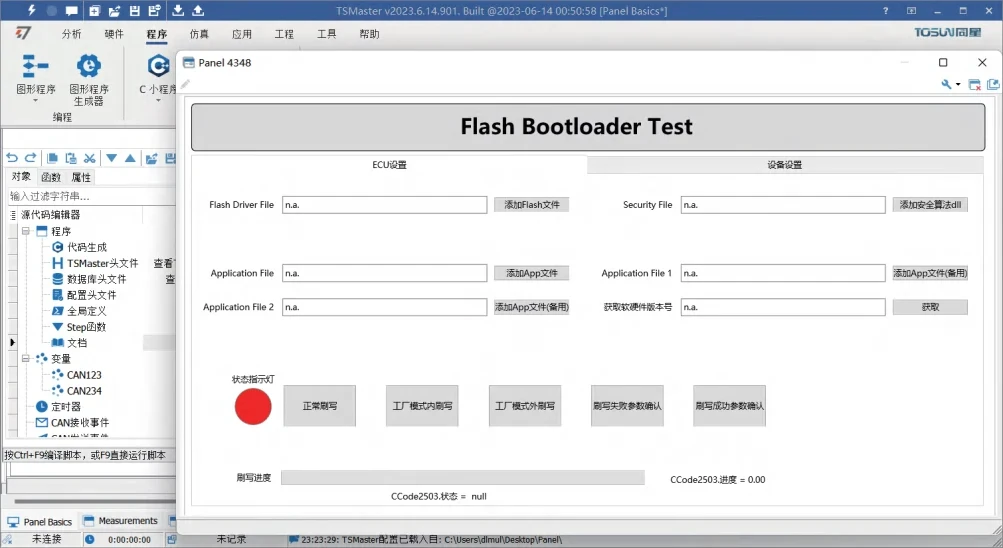

自动化诊断流程与 Flash Bootloader 刷写
可拖拉已配置好的诊断服务，快速建立不同的 Flash Bootloader 自动化流程。配合 Panel、COM、应用发布、TF1011 或无线 CAN 设备，同一套诊断架构即可组成 PC、产线、售后、手持及远程刷写方案。

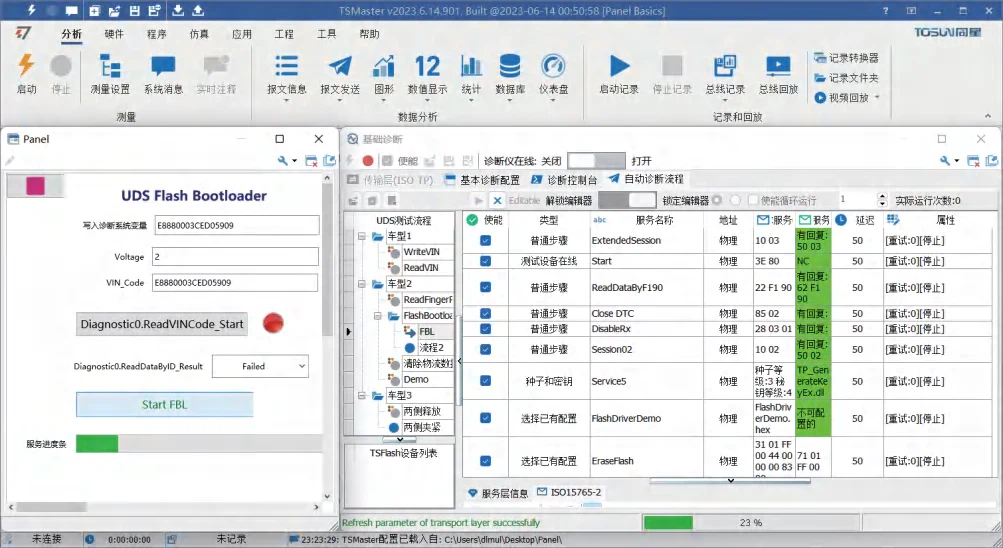

DoIP：普通以太网与车载以太网 T1
DoIP 同时支持普通以太网 Tx 与车载以太网 T1，使用方式与 CAN 上的 UDS 诊断基本一致，已有的诊断配置与刷写流程可平滑迁移，无需重建。
适用对象
- 需要做 UDS 诊断、ODX／PDX／CDD 数据库诊断的工程师
- 需要建立自动化、流程化 Flash Bootloader 刷写的团队
- 需要把诊断／刷写工具交付产线、售后（含手持、远程）的部门
- 涉及 DoIP／车载以太网 T1 诊断的网络工程师
核心功能一览
| 功能 | 说明 |
| 诊断参数 |
传输层（总线／ID／DLC／间隔）＋服务层（P2／Tester Present／SeedKey）；SeedKey DLL＋内建编辑器
|
| 诊断数据库 |
ODX／PDX／CDD＋特定格式 Excel；可编辑服务与复合诊断服务（APP 刷写）
|
| 诊断控制台 |
服务单次执行、回复逐条比对、同步系统变量；ISO15765-2 传输解析
|
| 自动化刷写 |
拖拉建立 Flash Bootloader 流程；PC／产线／售后／手持／远程全链路
|
| DoIP |
普通以太网 Tx＋车载以太网 T1；用法与 CAN UDS 一致
|
