在汽车电子诊断领域，DTC（Diagnostic Trouble Code，诊断故障码） 是ECU定位故障的第一线索。TSMaster 中的DTC查看器模块，支持自动解析来自 PDX、ODX和 Excel 诊断数据库的DTC列表，具备搜索与筛选功能，让技术人员快速定位故障范围。这份快速上手指南，带你轻松玩转DTC查看器。
本文关键词：DTC查看器，UDS诊断，故障代码表，诊断数据库，$19服务
1. DTC查看器功能介绍

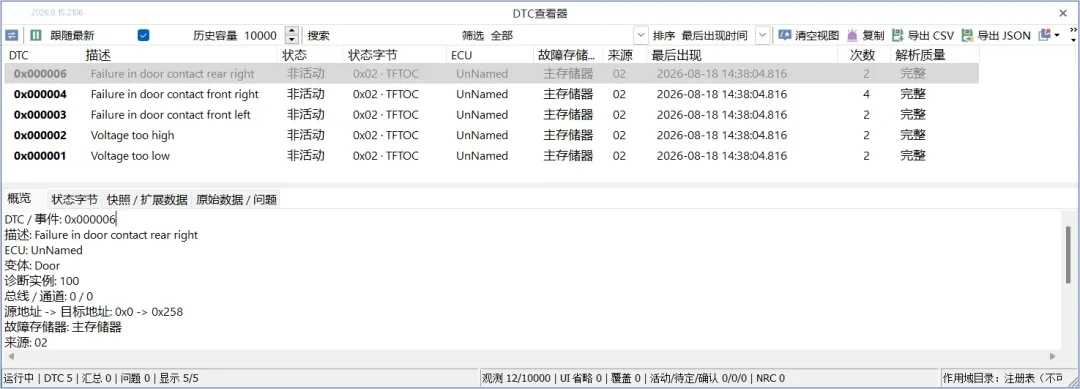

DTC查看器模块，通过诊断模块快速解析来自PDX、ODX和Excel诊断数据库的DTC列表，可实现读取 ECU 故障码列表（DTC）、读取冻结帧 / 快照数据（Freeze Frame / Snapshot）和读取 DTC 扩展数据（Extended Data Record），具有自动解析、搜索与筛选DTC列表功能，支持复制DTC编码和原始报文功能，支持导出CSV和JSON。DTC查看器模块一览，如图1。
1.1 DTC查看器工具栏
DTC工具栏显示在窗口顶部，点击相应图标后相应命令将被执行，并按执行功能改变DTC列表，工具栏按钮说明如下。
- 重新加载：重新加载DTC、快照和扩展数据定义，并重新投影缓存的观测记录。
- 恢复/暂停视图刷新：恢复视图刷新DTC列表，在左下角显示“运行中”；暂停视图刷新，列表停止刷新，但后台仍继续采集。
- 跟随最新：使能跟随最新后，DTC列表在运行中周期性自动读取DTC、实时跟随ECU故障存储器变化。
- 历史容量：默认值为10000。可配置范围：100～500000，输入小于100的值自动修正为100。当达到设置容量后采用固定容量环形缓存，覆盖最旧观察记录，被覆盖数量通过底部状态栏的【覆盖】统计和显示。在实际使用中，列表中显示DTC行数最大为1000行，为设计如此的前台显示行数。
- 搜索：可搜索DTC十六进制值、描述、ECU上下文、子功能问题或原始报文的关键词，按回车确认搜索。
- 筛选：支持全部、活动、非活动、本运行周期失败（TFTOC）、存储状态预设、待定、已确认、自上次清除后测试未完成（TNCSLC）、清除后失败、本运行周期测试未完成（TNCTOC）、WIR和问题类型。
- 排序：支持最后出现时间（最早优先）、最后出现时间（最新优先）、首次出现时间、DTC、上下文、出现次数和解析质量。
- 清空视图：仅清空DTC查看器缓存，不发送UDS 0x14请求。
- 复制：复制当前选中的DTC观测记录。复制的是DTC状态的文本信息。在DTC观测记录中选中后，右键还可以选择【复制DTC编码】、【复制原始报文】和【复制ECU上下文】。
- 导出CSV：将当前筛选结果导出为UTF-8 BOM CSV文本。
- 导出JSON：将当前筛选结果导出为UTF-8 BOM JSON。导出当前搜索、筛选、排序条件下的完整“聚合快照”DTC记录。不受DTC列表1000行显示上限约束。每个 JSON 对象目前包含：首次、最后出现时间；ECU/总线上下文；DTC 编号和描述；状态文本、状态字节、Availability Mask；来源子功能集合；出现次数；解析质量、问题信息；NRC、FDC；Raw Payload。
导出的JSON文件，可以应用在如下场景：
- 自动化诊断测试结果附件；
- CI/CD 或测试脚本读取DTC编号、状态、次数和解析质量；
- 测试前后、软件版本前后DTC集合差异对比；
- 问题复现时连同Raw Payload提供机器可读证据；
- 导入内部报告系统、数据分析脚本或质量平台；
- 对多ECU、多通道DTC结果做离线统计；
- 对解析失败、未知子功能、NRC等问题事件做批量审计。
1.2 DTC查看器解析栏
DTC查看器解析栏，包含概览、状态字节、快照/扩展数据和原始数据/问题4个栏目。

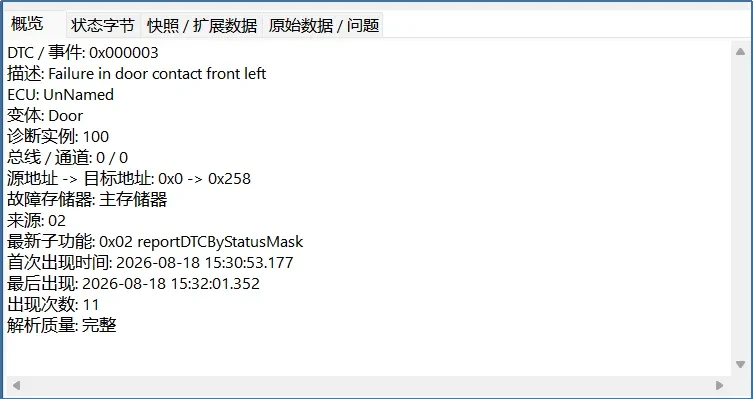

概览：在选中某条DTC记录后，概览将DTC事件的诊断代码、描述、ECU名称（来自诊断数据库）、变体、诊断实例、总线/通道、源地址至目标地址、故障存储器类型、来源、最新子功能、首次出现时间、最后出现时间、出现次数和解析质量，进行相应的呈现。如图2。

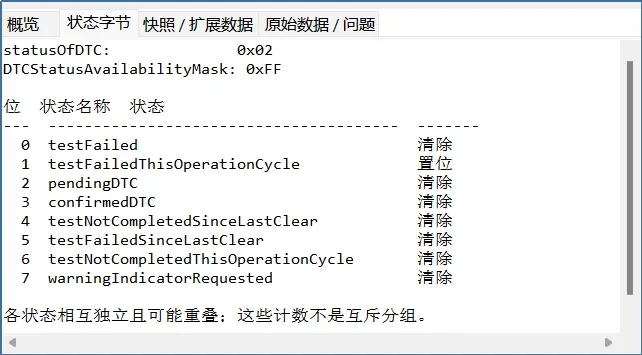

状态字节：显示当前选中 DTC 的 statusofDTC 值，以及DTCStatusAvailabilityMask。针对状态字节按位解析相应的状态为清除或置位。如图3。

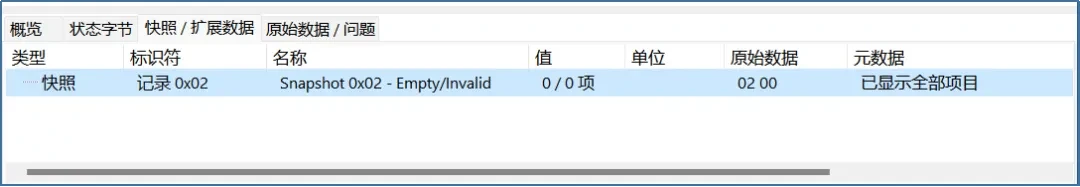

快照/扩展数据：类型根据发送的UDS 0x19 04或0x19 06的响应，自动识别为快照或扩展数据，并基于诊断数据库中的快照或扩展数据定义，显示对应的标识符、名称、值、单位、原始数据和元数据。如下为快照读取，如图4。

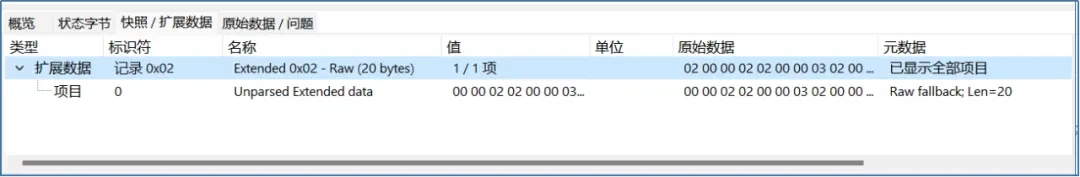

如下为扩展数据的读取与解析，如图5。
原始数据/问题：显示解析质量和问题代码，并将原始报文的字节长度和数据解析显示。如图6。
2. DTC查看器的使用操作指南
DTC查看器的使用前提，是基于诊断数据库的DTC定义、快照和扩展数据的定义，联合TSMaster诊断模块的UDS 0x19服务实现ECU的DTC功能解析与查看，基础诊断模块和基于数据库诊断模块都可以加载诊断数据库。
2.1 基础诊断模块：诊断数据库加载
在基础诊断模块中，支持添加DTC描述文件（Excel诊断数据库文件或ini文件）。
加载路径：应用-诊断模块-基础诊断-传输层（ISO TP）-DTC描述文件。

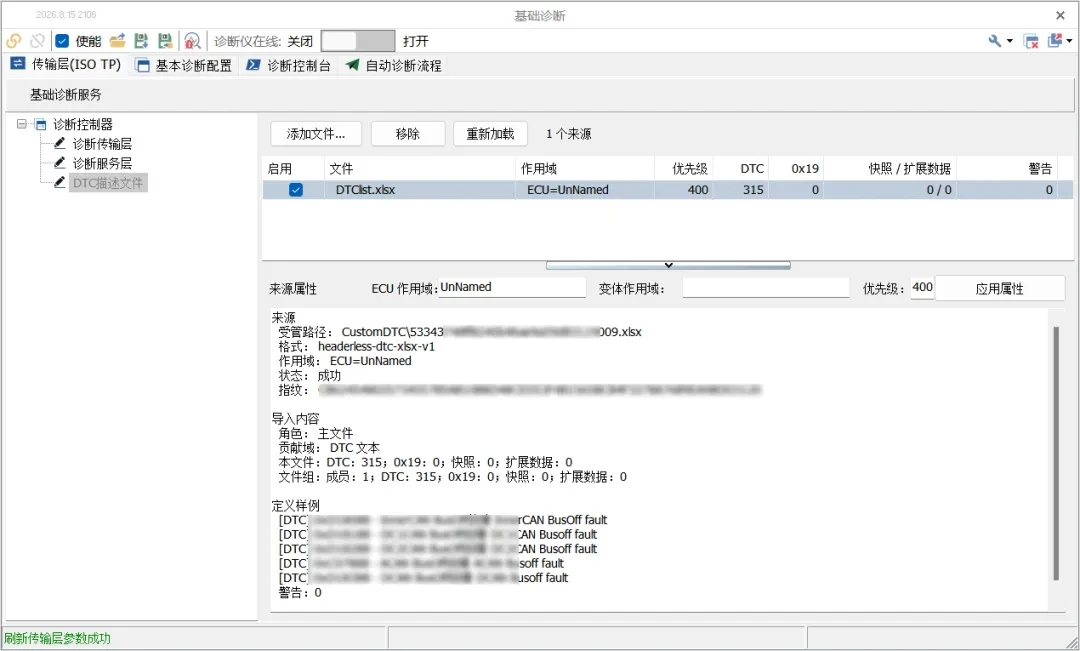

加载Excel诊断数据库文件后，可以查看文件的DTC定义数量、快照/扩展数据的定义数量，可以修改ECU作用域、优先级等。如图7。

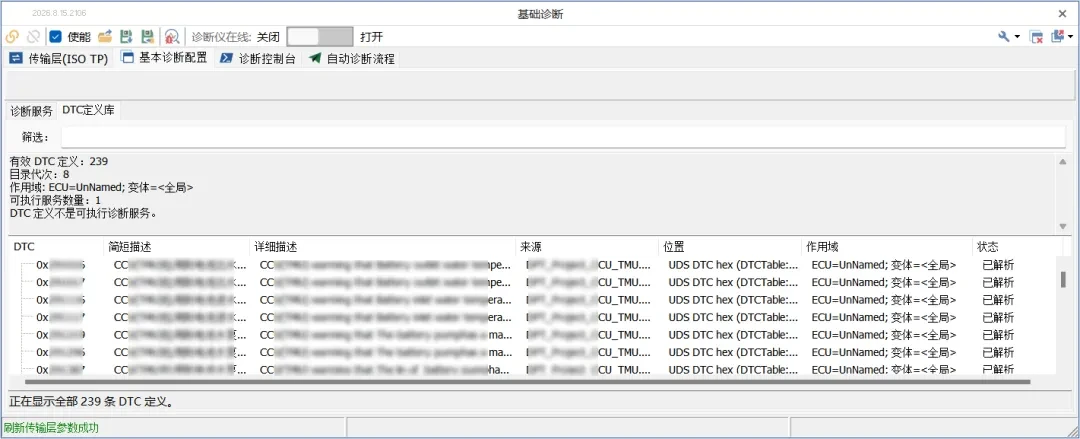

在基本诊断配置的DTC定义库，可查看诊断数据库所有的有效DTC定义，注意DTC定义不是可执行诊断服务。如图8。
注意：在加载Excel诊断数据库文件时，如果遇到不支持的格式或加载失败，可以与同星应用支持沟通，可进一步提供文件格式兼容等方面的支持。
2.2 基于数据库诊断模块：诊断数据库加载
在基于数据库诊断模块中，支持添加PDX/ODX和CDD文件格式的诊断数据库文件。
加载路径：应用-诊断模块-基于数据库诊断-传输层（ISO TP）-诊断控制器。

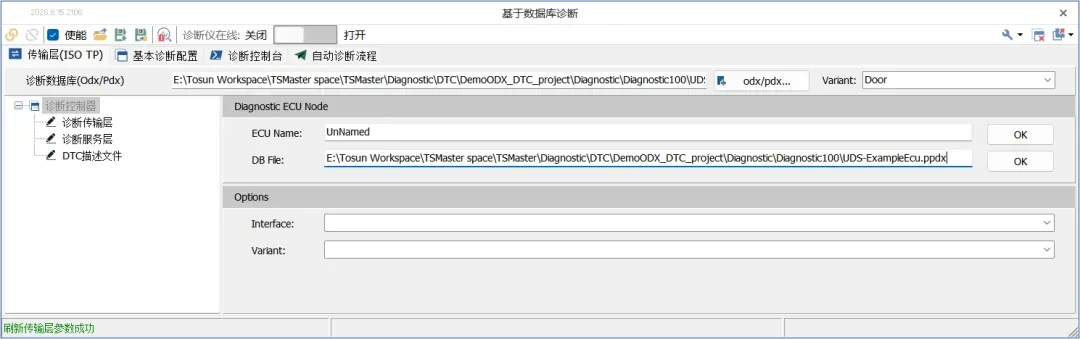

加载诊断数据库文件后，可以修改变量和ECU名称。如图9。

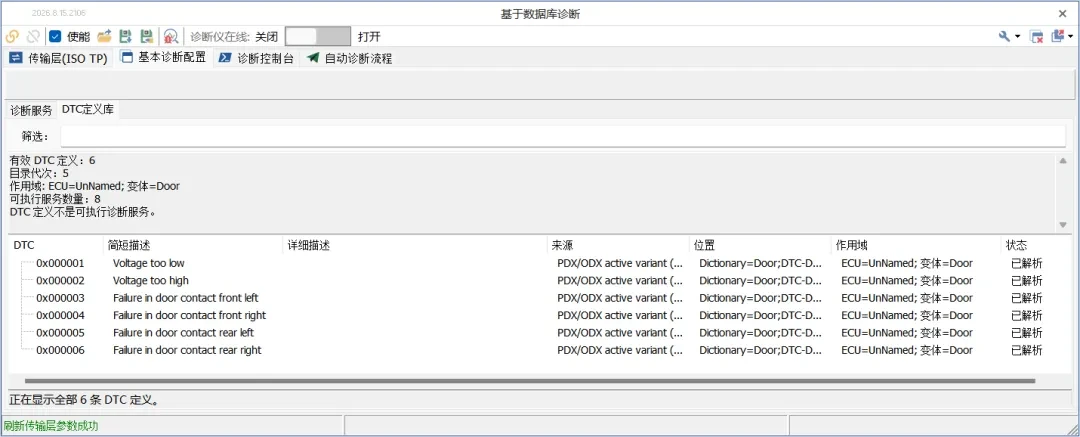

在基本诊断配置的DTC定义库，同样可查看诊断数据库所有的有效DTC定义。如图10。
2.3 读取DTC信息与DTC查看器自动解析
在基础诊断模块和基于数据库诊断模块加载好诊断数据库之后，两个诊断模块都可以发送0x19 UDS服务指令读取DTC 信息。
2.3.1 基础诊断模块读取DTC信息的操作
操作路径：基本诊断配置-存储数据传输-$19读取DTC信息。

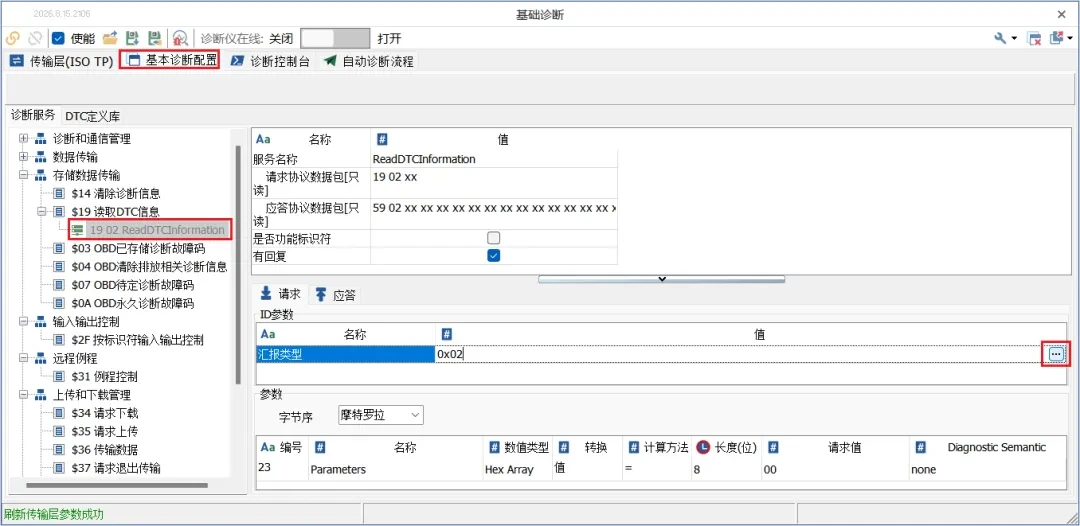

选中$19读取DTC信息，右键新建$19服务，并在右方工作区可以设置请求的ID参数。如图11。

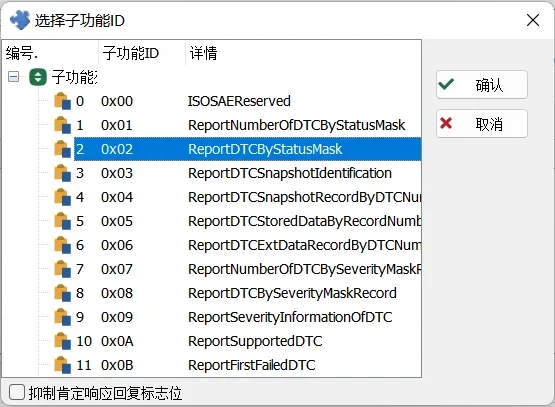

点击“…”可以选择$19服务不同汇报类型的子功能ID。比如0x02 为ReportDTCByStatusMask，根据不同的需求可以选择不同的子功能ID。如图12。

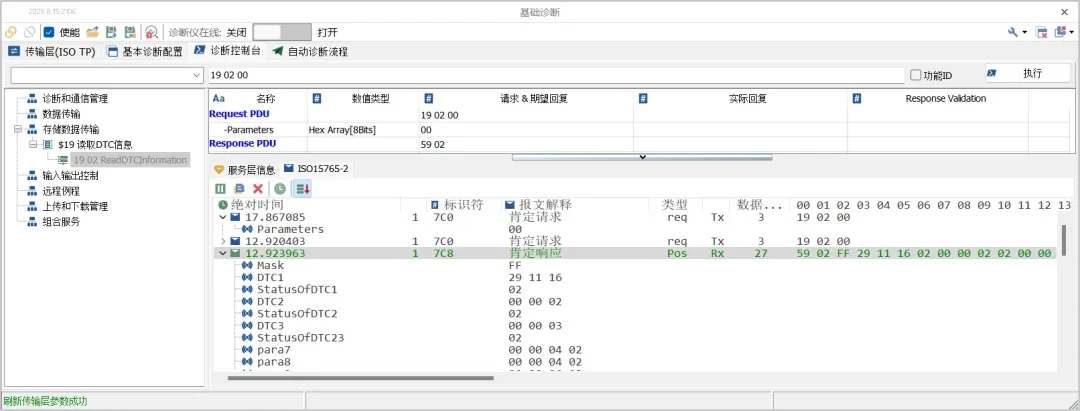

然后，在【诊断控制台】执行$19服务的请求，可以选中创建的$19服务，右键执行，在【ISO15765-2】窗口查看到$19服务的请求与响应。如图13。

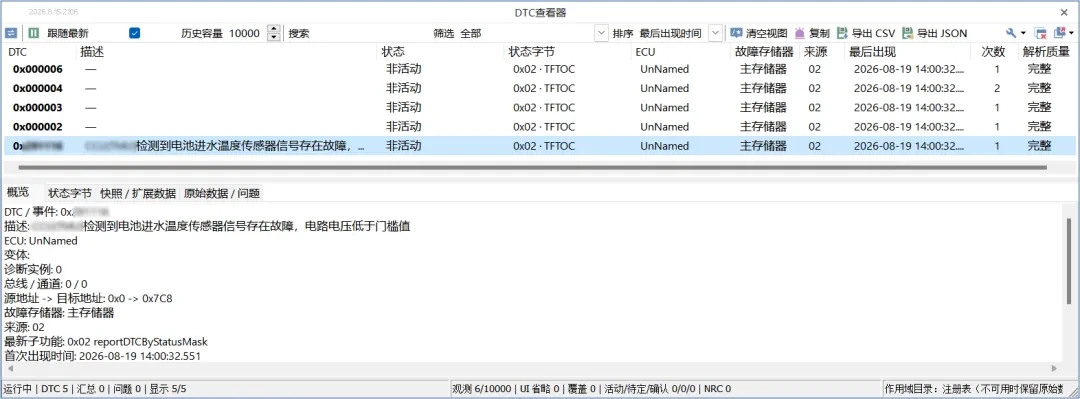

此时，诊断模块的19服务的DTC读取信息，会同步在DTC查看器中自动解析。如图14。
2.3.2 基于数据库诊断模块读取DTC信息的操作
基于数据库存诊断模块，在加载相应的诊断数据库之后，因为$19读取DTC信息的服务通常在数据库中已经定义好，所以我们只需要在诊断控制台选择相应的$19读取DTC信息的服务，对应执行后，DTC查看器会自动解析相应的DTC信息。
操作路径：基于数据库诊断-诊断控制台-存储数据传输-$19读取DTC信息。

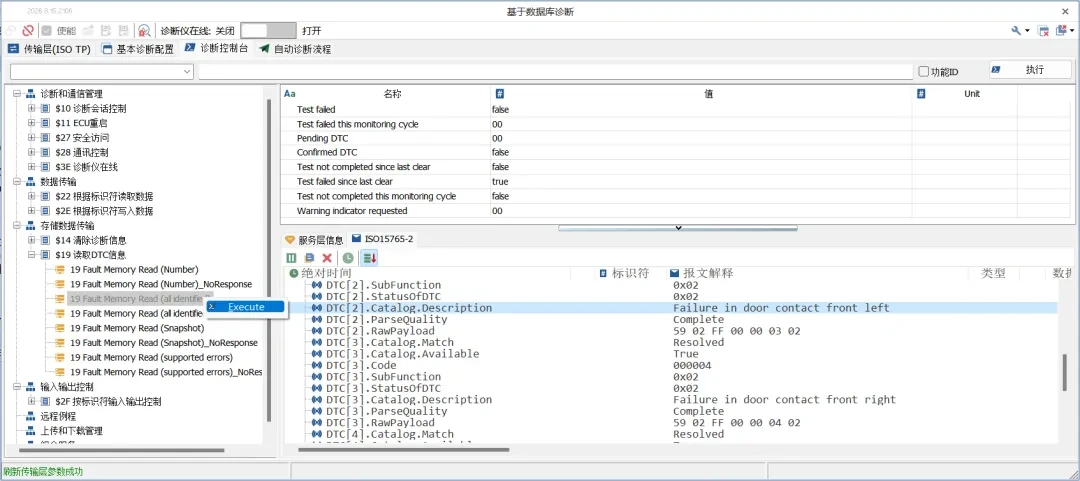

选择相应的$19读取DTC信息的服务, 右键执行，并在【ISO15765-2】窗口查看到$19服务的请求与响应，以及DTC相应的解析详情。如图15。

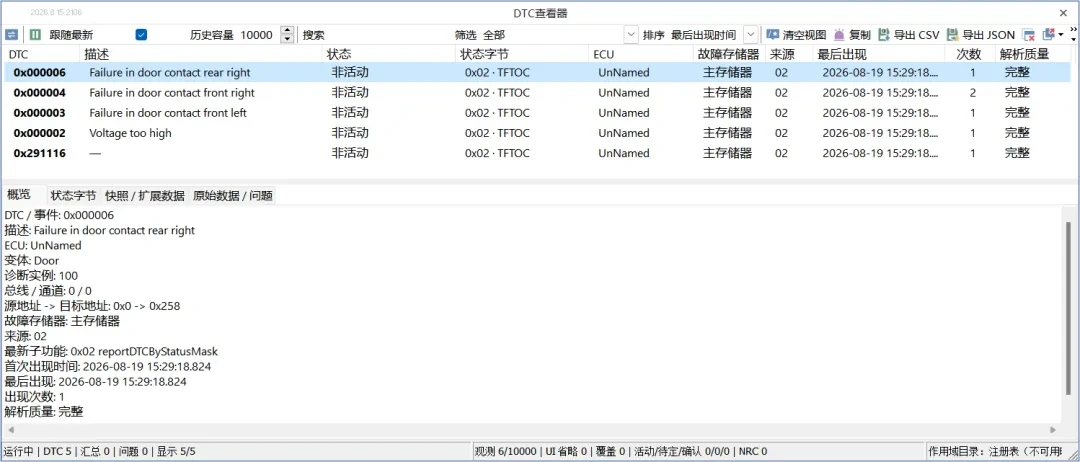

此时$19服务的DTC读取信息同步在DTC查看器中自动解析。如图16。
