在汽车控制器大批量生产的车间里，每一块 PCBA（印刷电路板组件）在装车出厂之前，都必须通过一道严苛的“出生考验”——FCT 功能测试。这不是普通的目检或程序烧录，而是在模拟真实运行环境的条件下，对每块实装电路板进行全方位通电功能验证。一旦出现任何电气缺陷，都将在这一环节被精准拦截，杙绝不良品流向整车装配线。
同星 FCT 测试方案通过模拟真实运行环境与电气负载，实现通电状态下的全方位电子电气功能性测试与程序烧录，助力客户构建高效、高可靠性的量产交付体系，大幅降低出厂不良率。
痛点分析：现有痛点 vs 同星方案
| 类别 | 现有痛点 | FCT方案 |
| 测试效率 | 测试周期长，手工操作占用时间多 | 自动化测试，统一调度管理，提高吞吐量 |
| 接口兼容性 | 控制器接口和总线协议多样，适配复杂 | 统一接口抽象层，快速切换不同型号控制器 |
| 数据一致性 | 测试数据分散，缺乏统一归档 | 集中化数据管理，自动采集和存储，支持追溯 |
| 自动化扩展性 | 难快速支持新型号或更新流程 | 模块化平台设计，脚本和硬件模块可快速扩展 |
| 架构分散 | 测试设备种类多且分散，利用率低，重复采购严重，系统维护复杂 | 统一硬件平台与资源调度，提升设备利用率，减少重复配置，降低综合成本 |
方案亮点：一站式自动化测试系统

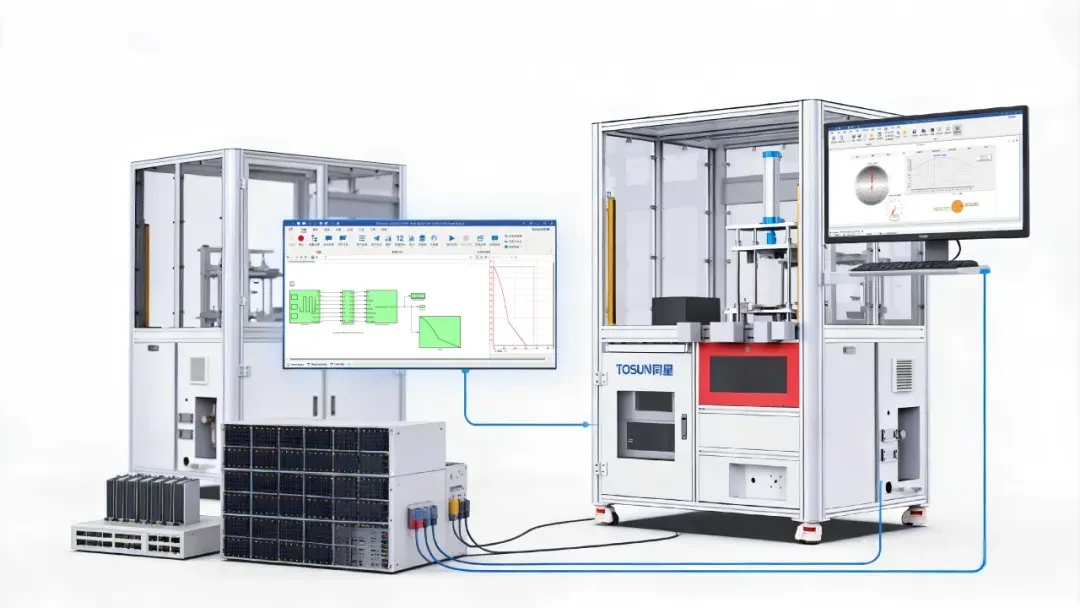

同星 FCT 测试方案以 TSMaster 软件平台为核心，结合高性能硬件矩阵，构建了覆盖“烧录→激励→验证→追溯”全链路的自动化测试系统。
软件层（TSMaster）
- 自动化测试流程执行引擎
- UDS Bootloader 刷写模块
- CAN/LIN/FlexRay 总线报文监控
- MES 数据接口，实时上传测试结果
硬件层（专用板卡）
- DI/DO/AI/AO/PWM同星自研信号板卡
- CAN FD/LIN/FlexRay 总线接口卡
- 程控电源 + 继电器电源管理模块
- 定制针床治具，精准连接 PCBA 测试点

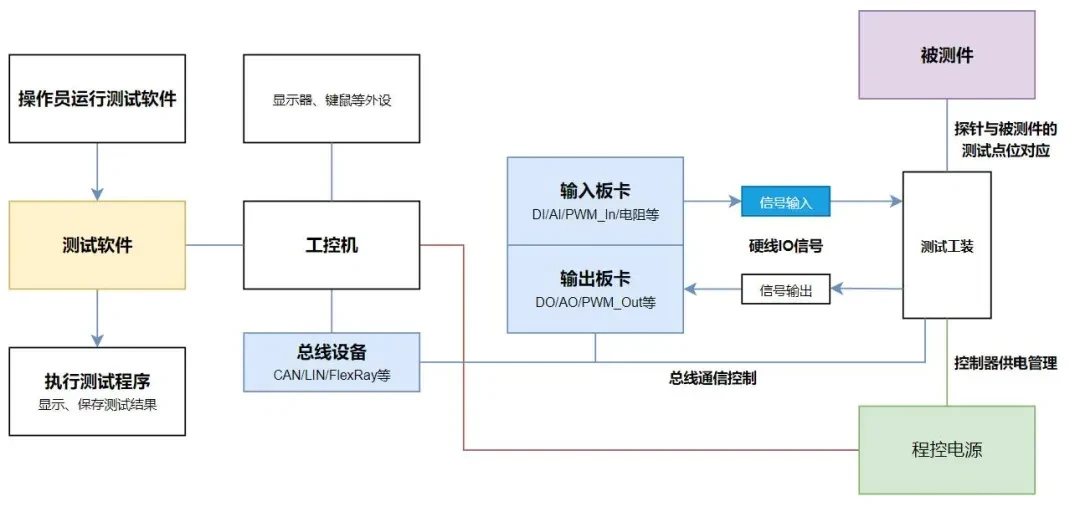

系统架构：软硬协同，三层清晰
本方案采用经典的 IPC 工控机 + TSMaster + 专用板卡架构，实现测试流程的软硬协同：
| 层级 | 组成 | 职责 |
| 管理层 | IPC 工控机 + 测试软件 | 操作员权限管理、任务调度、MES 交互 |
| 执行层 | DI/DO/AI/AO板卡 + 总线接口卡 + 程控电源 | 信号激励采集、总线通讯、供电管理 |
| 被测层 | 针床治具 + 探针 | 与 PCBA 测试点建立物理连接 |
核心测试能力：六大维度全覆盖
01-多模式程序烧录
传统烧录依赖人工插拔，效率低、风险高。同星 FCT 方案深度集成 TSMaster 诊断模块，实现了：
- UDS Bootloader 全自动刷写流程，无需人工干预
- 兼容英飞凌（Infineon TLE989x）、NXP 等主流芯片平台
- Boot 程序与 App 程序一次性完成烧录
02-混合信号仿真与 I/O 测试
利用同星高精度 I/O 板卡，精准模拟传感器输入信号——电压、频率、PWM——让测试台“扮演”真实的整车环境，全面验证 PCBA 的信号采集逻辑与输出驱动能力。
- 信号激励：利用高精度 I/O 板卡模拟传感器输入信号（如电压、频率、PWM），验证 PCBA 的采集逻辑。
- 输出检测：实时采集 PCBA 的控制输出信号，自动判定电平逻辑与驱动状态是否合格。
03-总线通讯与诊断自动化
汽车控制器的“神经网络”是总线。同星 FCT 方案对每块板卡执行标准化诊断流程：
- 自动读取/清除故障码（DTC）
- 读取软硬件版本号（DID）
- 安全访问解锁验证
- 总线报文周期与错误帧监测，确认通讯链路稳定性
04-供电与功率负载测试
系统集成程控电子负载及电源，在大电流驱动条件下测试 PCBA 的带载能力与热稳定性——精准剔除虚焊、驱动芯片不良品，这类缺陷在常温无负载测试中完全隐身。模拟汽车12V/24V电源环境，测试零部件在额定电压、电压波动（±10%）、瞬态电压冲击下的工作稳定性，包括静态电流、动态电流测量。
05-故障模拟测试
系统模拟零部件常见故障（如线路开路/短路、传感器失效、通信异常），验证零部件故障诊断功能、故障码（DTC）上报准确性及保护机制有效性。

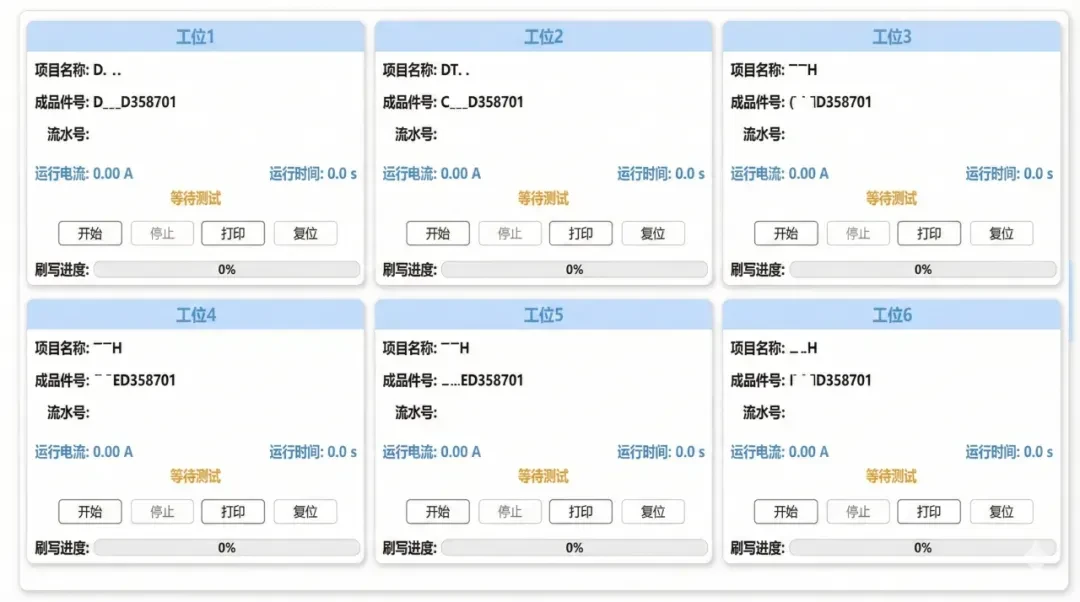

06-全流程数据追溯
每一块 PCBA 从扫码入站到测试完成，全过程数据自动上传 MES：
- 电压值、电流值、Pass/Fail 结果实时记录
- 条码绑定，生产数据全链路可追溯
- 满足车规级质量管理体系要求

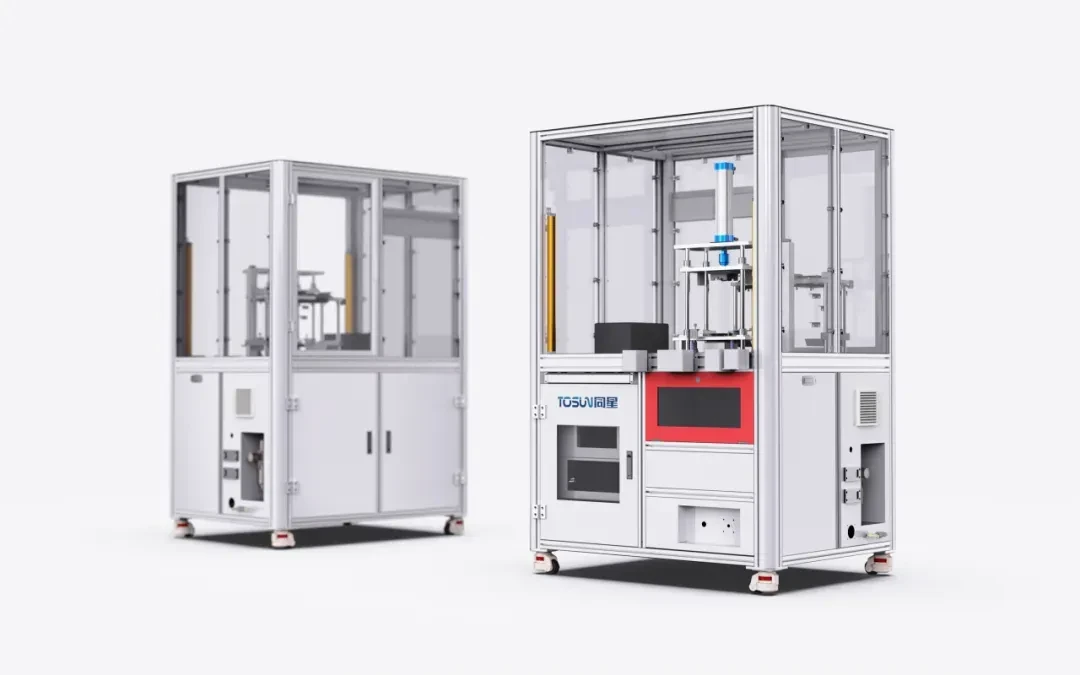

真实落地：两大应用案例
案例1：中控旋转屏控制器 FCT 测试
针对中控旋转屏控制器 PCBA 的多接口复杂特性，定制化搭建 FCT 测试台架，覆盖显示接口、旋转编码器信号、CAN 总线通讯及电源管理全维度验证，实现量产交付全流程自动化。
案例2：可换型座椅控制器 FCT 设备
面向座椅控制器多电机驱动、大电流带载特性，集成功率负载测试与 LIN 总线诊断，精准识别虚焊及驱动电路不良，保障每块板卡交付质量。
为什么选择同星FCT方案？
同星智能深耕汽车电子测试领域多年，TSMaster 平台已获国内外众多主机厂及 Tier1 供应商认可。FCT 测试方案在 TSMaster 的强大生态支撑下，具备高度定制化集成能力，能够适配各类复杂 PCBA 测试场景，真正做到“每一块出厂板卡都经得起检验”。
- 一站式：烧录 + 信号仿真 + 总线诊断 + 负载测试，全在一套设备内完成
- 高精度：同星自研板卡，信号采集精度达到车规级标准
- 强兼容：支持 CAN/CAN FD/LIN/FlexRay 等主流汽车总线协议
- 可追溯：MES 无缝对接，生产数据永久存档
- 快部署：标准化模块化设计，缩短项目交付周期
