EOL（End of Line）测试是汽车零部件生产制造过程中，产品完成所有装配工艺后的最后一道关键质检环节。在严苛的生产节拍下，测试系统需模拟真实车载环境，对ECU进行全方位的电气、通讯及逻辑功能验证，保障每一台出厂产品均符合质量标准。
同星 EOL 解决方案基于 TSMaster 软件平台，深度整合 IPC 工控机、程控仪器仪表及自研总线板卡，构建了一套自动化、模块化、可追溯的产线终检系统。它不仅覆盖传统的电气与功能测试，更全面支持 SOME/IP、DoIP 等新一代车载以太网协议。

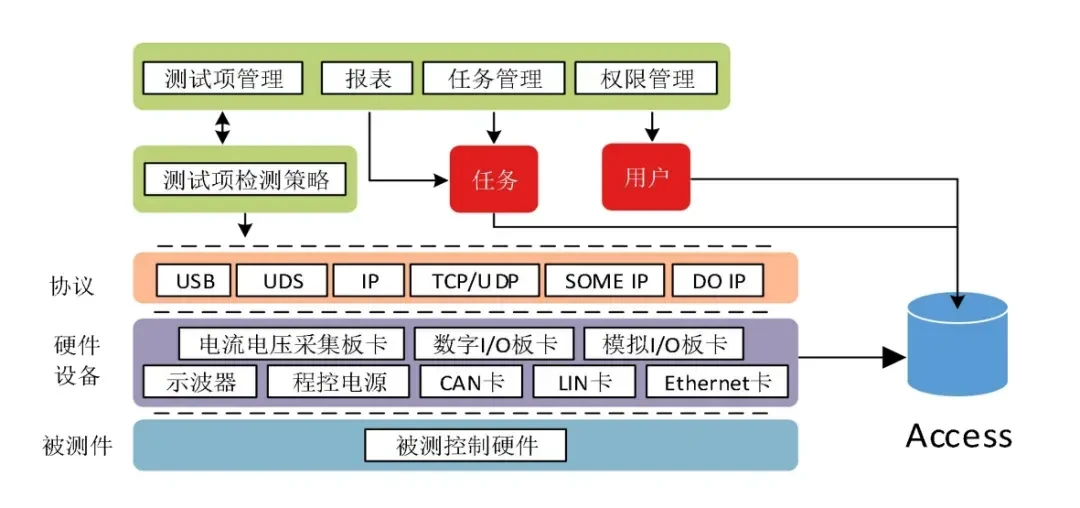

01. 系统架构：分层设计，软硬协同
同星EOL系统采用分层架构设计，实现了从管理层到执行层的无缝贯通，确保系统的高可靠性、易扩展性与可维护性。
| 层级 | 核心组成 | 功能说明 |
| 软件管理层 | TSMaster平台 | 测试项管理、任务管理、权限管理及报表系统 |
| 协议栈支持 | USB / UDS / TCP-UDP / SOME-IP / DoIP | 覆盖传统与新型车载通讯协议 |
| 硬件设备层 | IPC工控机 + 程控仪器 + 同星自研板卡 | 主控计算、信号采集、总线通讯、负载模拟 |
| 机械执行层 | 定制治具 + 探针模组 + 扫码枪 | 精确定位、自动化对接与产品识别 |
02. 测试能力：电气+通讯+逻辑全栈覆盖
系统具备“电气性能 + 通讯管理 + 功能逻辑 + 数字化防错”四位一体的全栈测试能力。
01. 电气性能与静态测试
- 上电/唤醒测试：控制电源输出并提供IGN唤醒信号，实时监测静态电流与工作电流变化，验证ECU功耗特性。
- 电压边界测试：验证ECU在过压、欠压条件下的故障码（DTC）记录与保护机制，确保产品在极端供电环境下的可靠性。
02. 通讯与程序管理
- 版本管理：自动读取软硬件版本号，与MES系统目标值比对，自动写入下线日期及VIN码，实现出厂信息精准固化。
03. 功能逻辑验证
- 传感器与执行器交互：通过I/O板卡模拟传感器输入（如温度、阻值），并驱动真实负载（如电机、灯光），验证ECU控制逻辑的正确性。
- PWM信号分析：采集控制器输出的PWM占空比，与目标值对比以判定功能是否合格，精确到座椅通风等级等细节参数。
04. 数字化与防错
- MES深度交互：测试前扫码获取工艺参数，测试后自动上传结果至数据库或MES系统，实现“一码一档”的全链路质量追溯。
- 智能防错：通过I/O List与引脚定义检查，配合治具到位检测，从源头防止误操作或不良品流出。
- 自动化报表：根据PTS测试标准，自动生成详细的测试评价报告，包含波形截图与失效分析建议，便于客户审核与追溯。
03. 典型应用案例
案例1：产线EOL测试
| 项目 | 内容 |
| 测试内容 | 电气安全性检测、ECU故障诊断、系统性能评估等 |
| 核心亮点 | 全方位安全保障，精准运维决策，降本增效 |
案例2：AR智能尾门EOL测试
| 项目 | 内容 |
| 测试内容 | 光机工作电压检测、Logo投影位置校准、TOF功能验证、温度传感器供电测试 |
| 核心亮点 | 集成光学检测与CAN通讯测试，实现复杂光机系统的自动化终检 |
04. 为什么选择同星EOL下线测试方案？
- 全栈覆盖：电气、通讯、逻辑、数字化四位一体，满足汽车电子全品类ECU测试需求
- 协议全面：从传统CAN/LIN到新一代SOME/IP、DoIP车载以太网，协议栈完整覆盖
- 高度自动化：从扫码识别到测试执行再到数据上传，全流程自动化闭环，适配严苛产线节拍
- 深度集成：自研TSMaster平台+自研总线板卡+I/O板卡，软硬一体化协同，系统稳定可靠
- 品质可追溯：与MES系统深度融合，“一码一档”全链路数据追溯，满足IATF 16949等质量体系审计要求
