同星多工位自动化刷写台架，助力汽车电子高效量产与质量追溯

随着汽车电子化、智能化的高速发展，整车中ECU、TCU、BMS等控制器的数量不断增加。在研发、试验和量产阶段，固件刷写与版本升级变得愈发频繁。然而，传统的人工单工位刷写方式，正面临着效率低、一致性差、扩展性不足、追溯性弱等挑战。

针对这些痛点，同星智能推出CAN多工位自动化刷写台架解决方案，面向研发、生产、售后等场景，帮助客户实现高效、稳定、可追溯的批量刷写。

直击痛点：传统刷写方式的四大局限

传统刷写方式的四个痛点：

效率问题：单工位手动刷写，难以满足多批量、多版本同时烧录的需求

稳定性问题：通用烧录器接口兼容性差，大容量固件或长时间操作易掉线

追溯性问题：缺乏日志记录和数据追溯，质量问题难以定位

扩展性问题：工装和工具更换频繁，维护成本高

破局之道：同星自动化刷写解决方案

该方案围绕烧录设备的功能需求，采用模块化与分布式架构，确保高效、稳定且易于扩展。系统支持两种方式：手动刷写和多工位自动刷写。

手动刷写：
适用于小批量或特殊产品，通过操作员人工操作完成烧录，流程相对灵活但效率有限。

多工位自动化刷写：
采用“上位机软件 + 通讯接口模块 +多工位治具 + DUT”的标准架构，实现 CAN、LIN 等协议的批量烧录。自动化方案不仅提升产线效率，降低人为失误，还可实现数据追溯、异常处理和集中管理。

硬核亮点：多工位自动化刷写台架

✅ 多协议兼容
支持CAN、LIN等主流车规级协议，满足不同控制器需求。

✅ 多工位并行
支持多工位同步或独立运行，大幅提升产线烧录效率。

✅ 灵活扩展
模块化架构，支持快速增加工位或更换烧录模块。

✅ 数据可追溯
全程记录烧录日志，支持工位级、批次级追溯。

✅ 自动化集成
可与MES系统、扫码枪、打印机、气缸治具等对接，实现全自动流程。

✅ 安全可靠
内置电源保护、通信超时处理、烧录结果校验机制，保障长期稳定运行。

融合设计：软硬件一体化协同架构

硬件平台 →

系统硬件平台采用模块化设计，根据客户需求灵活配置，确保满足不同 DUT 和产线环境的烧录需求。

整体由以下部分组成：

上位机与通讯接口

工业级 PC 或工控机，运行烧录控制软件
配置 CAN、LIN、以太网、UART 等多种通讯接口，支持不同协议烧录
可扩展 JTAG、SWD、SPI 等编程接口，满足特殊芯片烧录需求

多工位治具平台

工位采用气缸夹紧/电动夹紧设计，保证 DUT 快速、可靠固定
每个工位独立供电、独立通讯，支持并行与单独控制
可根据客户需求定制针床、连接器、扫码器等工装

电源与信号检测模块

集成可编程电源，支持12V、24V 等范围调节
支持电流、电压实时监控，异常时自动切断保护
内置信号检测电路，实时监控 CAN/LIN 总线与传感器信号状态

安全与防护设计

工业级防护外壳，电磁屏蔽设计
过压、过流、短路保护，确保 DUT 和系统安全
支持紧急停止按钮、声光报警等安全功能

同星自动化刷写设备：

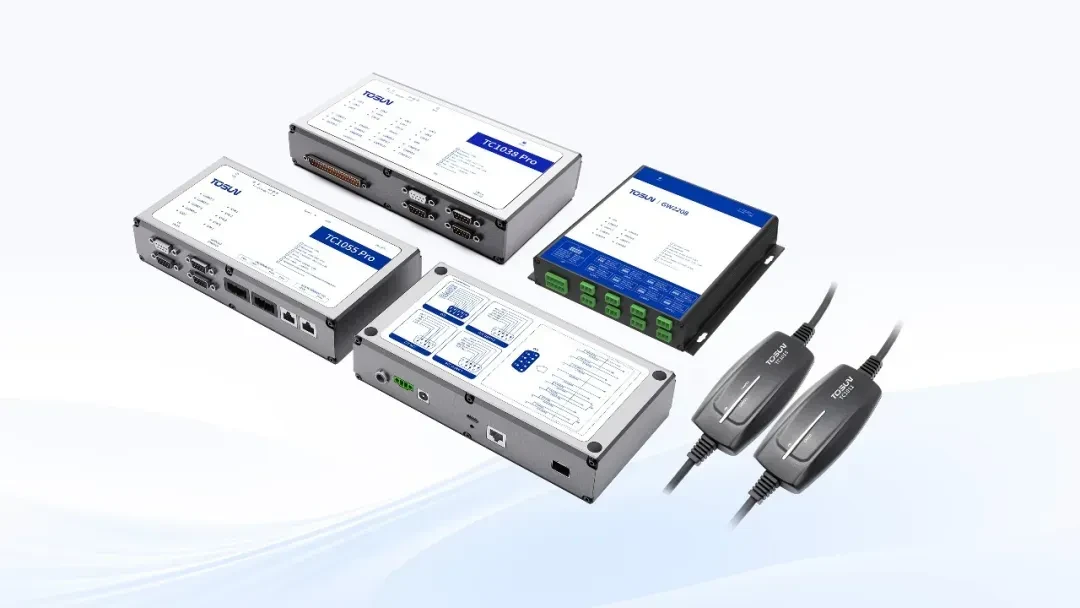

✅ CAN FD/CAN总线刷写工具

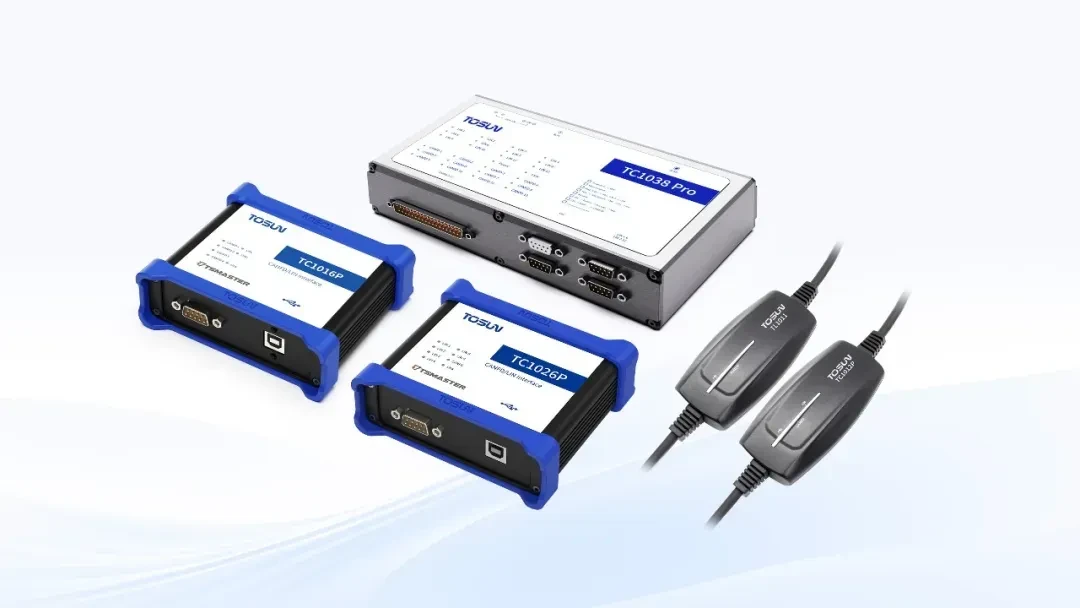

✅ LIN总线刷写工具

✅ 车载以太网刷写工具

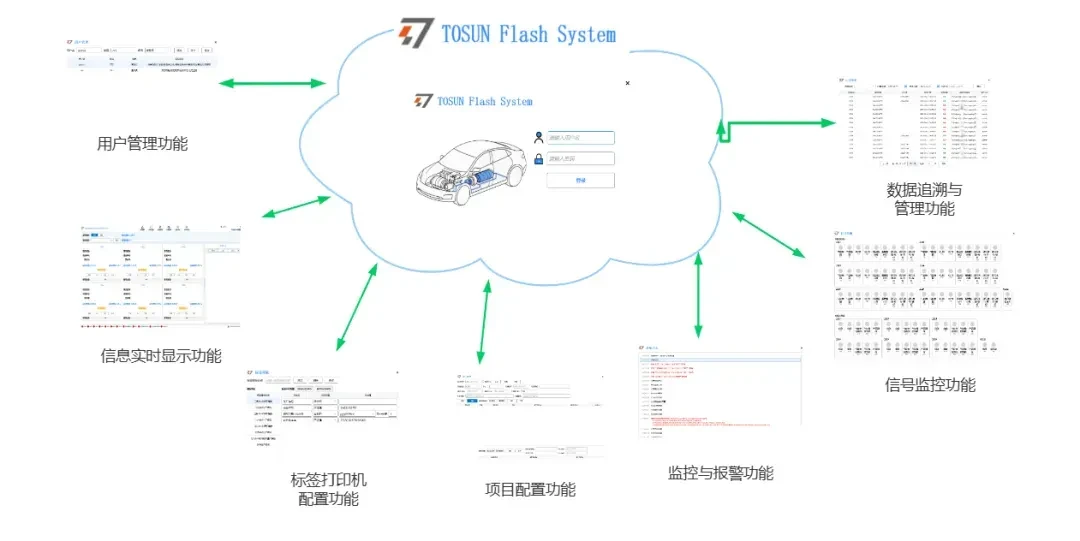

软件平台 →

系统软件采用自主研发的上位机控制平台，界面简洁直观，支持多工位并行烧录与独立控制。软件具备灵活的参数配置能力，可根据不同项目快速切换烧录方案，并支持 CAN、LIN 等多种通讯协议。同时，系统内置日志记录、异常报警和数据追溯功能，可无缝对接产线 MES 系统，实现从烧录执行到结果管理的全流程数字化管控，大幅提升生产效率与质量一致性。
